I-PEX 82870-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

从“多少GHz”理解极细同轴线束，其实并不准确

在高速数字信号应用中，工程师经常会问：“这款极细同轴线束最高能传输多少GHz的信号？”实际上，对于 USB4、Thunderbolt、DisplayPort、eDP 等高速数字接口而言，不能简单用一个固定的GHz数值来定义线束的最高传输能力。更重要的指标是传输速率、信号完整性以及整个链路在目标频率范围内的插入损耗、回波损耗、串扰和阻抗控制能力。I-PEX 官方资料显示，CABLINE®-CA II 是 0.4mm Pitch、水平插拔、全屏蔽结构的极细同轴连接器方案，其参考传输能力达到 32 Gbps/lane PAM4，并对应USB4、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1、eDP等高速应用。需要特别说明的是，32 Gbps/lane是连接器/线束方案的高速传输参考值，并不等同于“最高32GHz”；实际可稳定工作的频率上限，需要结合具体极细同轴线材、长度、阻抗、连接器、PCB走线及整机系统进行验证。

为什么极细同轴线束能够用于高频高速信号传输？
极细同轴线束与普通电缆最大的区别之一，在于它针对高速信号建立了更加受控的传输结构。其中心导体负责信号传输，周围通过绝缘层和屏蔽结构形成相对稳定的电磁传输环境，从而减少外部干扰以及信号之间的相互影响。对于高速数字信号来说，真正影响传输质量的并不是单纯“线有多细”，而是特性阻抗、衰减、串扰、屏蔽效果以及连接器过渡区域的阻抗连续性。CABLINE®-CA II采用0.4mm超细Pitch，并通过ZenShield®全屏蔽及多点接地结构改善EMI表现，同时采用机械锁扣结构降低连接器未完全嵌合或使用过程中回退的风险。官方公开的32 Gbps/lane PAM4测试参考条件中，采用了40AWG、45Ω、100mm Micro-Coaxial Cable进行测试，这也说明高速性能必须结合“连接器+线材+长度+信号定义”作为完整链路进行评估，而不能只看连接器型号。

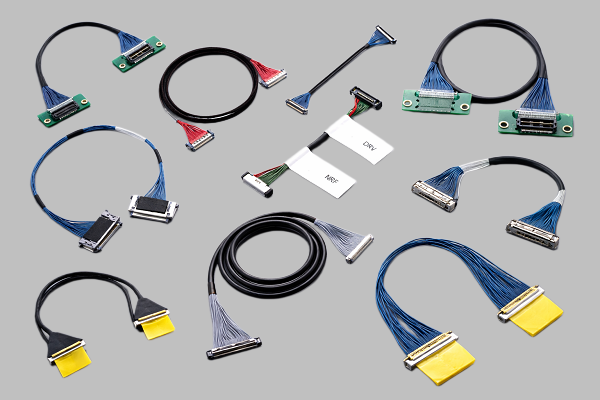

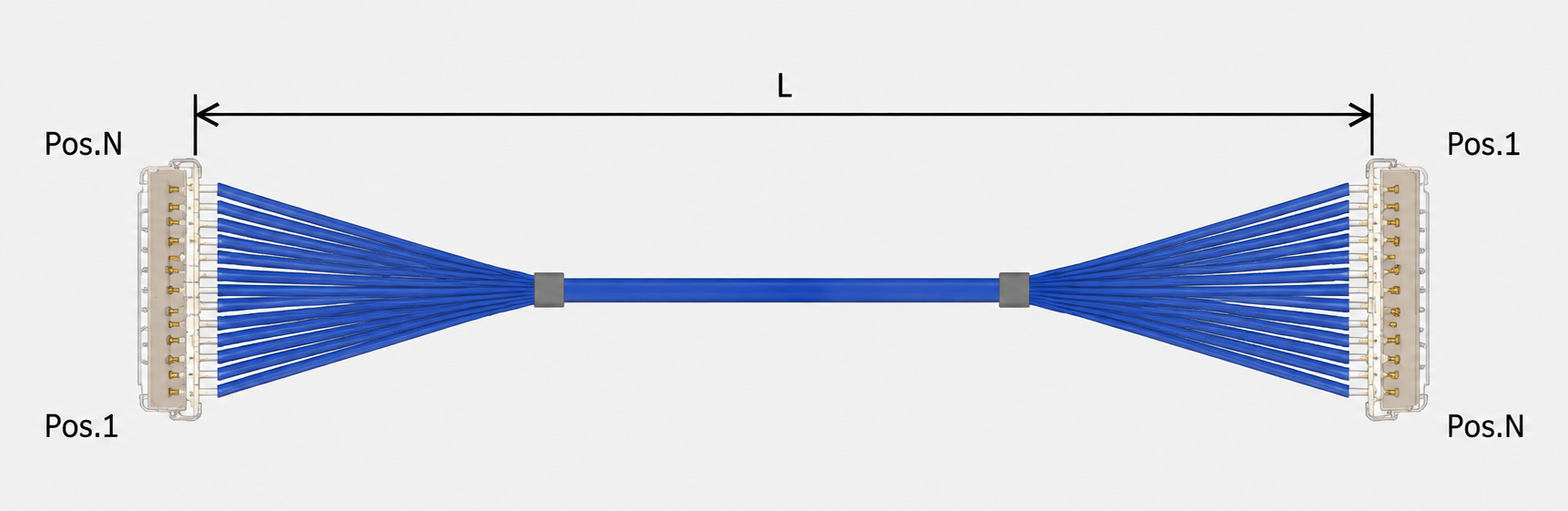

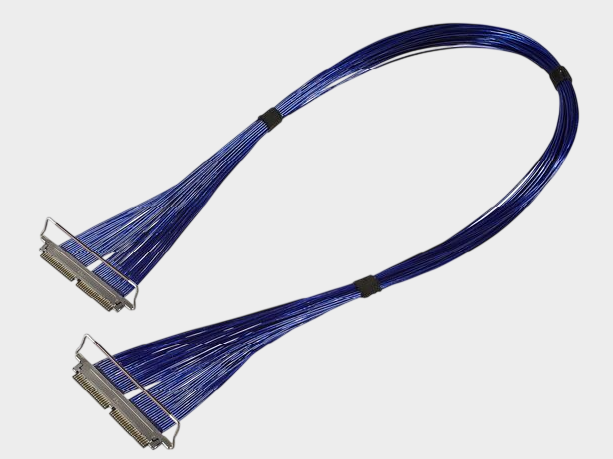

I-PEX 82870-100B-02-D：50Pin、1-N结构的高密度极细同轴线束方案

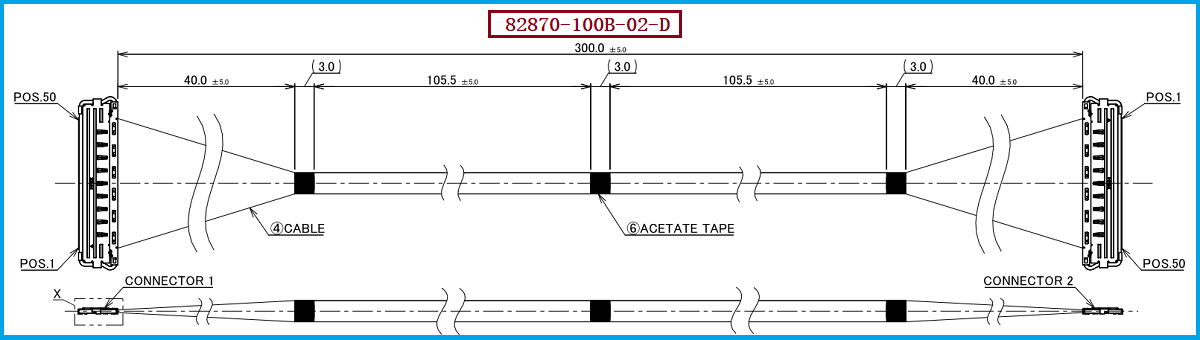

针对工程师进行高速显示及高速数据设备设计时，本次重点介绍的产品型号为 I-PEX 82870-100B-02-D，属于CABLINE®-CA II系列50Pin极细同轴线束方案，线位定义为 1-N。该线束配套使用的线材端连接器型号为 20680-050T-01，对应50Pin连接结构。CABLINE®-CA II系列支持20、30、40、50Pin，并采用0.4mm接触间距；官方资料同时给出了-40℃～+105℃的工作温度范围以及不同线径对应的电流能力。对于工程师而言，50Pin高密度结构的价值不仅在于“Pin数更多”，更重要的是能够在有限设备空间内完成多路高速信号的集中连接；而对于采购人员而言，在确认 82870-100B-02-D、20680-050T-01、50Pin、1-N等关键参数后，还需要进一步确认线材规格、长度、Pin Assignment、阻抗及测试标准，避免仅凭料号进行简单替换。

选型和兼容与替代方案参考及建议
对于需要进行国产替代、第二供应商导入或成本优化的项目，建议工程师首先以原设计的连接器系列、Pin数、线位定义、线材结构、特性阻抗、线长及高速协议要求作为基础，再进行兼容性评估。对于本产品，可围绕 I-PEX 82870-100B-02-D + 20680-050T-01 + 50Pin + 1-N这一组合进行替代线束开发；尤其是高速信号应用，不建议仅以“外形尺寸相同”作为替代判定依据，而应进一步验证插拔配合、接触可靠性、阻抗一致性、插入损耗、回波损耗、近端/远端串扰以及高速眼图等关键指标。我们公司可提供 I-PEX 82870-100B-02-D 兼容替代线束方案，可根据客户设备结构和信号需求进行极细同轴线束的规格匹配、端接加工及方案开发，为工程师提供国产化替代选型，也为采购人员提供稳定的第二供应来源。

判断极细同轴线束“能跑多高频”，核心是看完整高速链路
极细同轴线束并不存在一个脱离具体结构、线材和测试条件的固定“最高GHz”答案。对于I-PEX CABLINE®-CA II平台，官方给出的高速传输参考能力为32 Gbps/lane PAM4，并覆盖USB4、Thunderbolt、DisplayPort、HDMI、eDP等多种高速应用。对于 I-PEX 82870-100B-02-D 这类50Pin、1-N极细同轴线束，真正决定其高速传输能力的是线材、阻抗、长度、连接器及整机PCB共同构成的完整信号链路。我是【3W电子元器件网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。因此，在国产替代和项目选型过程中，应从“能不能连接”进一步升级到“能不能稳定、高速、可靠地传输信号”来评价线束方案。
