医疗内窥镜小型化背后，为什么离不开极细同轴线束？

医疗内窥镜需要在非常有限的空间内完成图像采集、信号传输以及器件连接，尤其是软性内窥镜、超细内窥镜等设备，对内部线缆的尺寸、柔韧性和信号完整性提出了更高要求。传统线束如果外径较大、排列空间需求较高，不仅会增加器械内部布局难度，也可能影响探头端部的小型化设计。因此，极细同轴线束能够在有限空间内实现多通道高速信号传输，同时兼顾线束体积与信号质量，成为精密医疗成像设备内部连接的一种重要方案。对于医疗设备工程师而言，选择极细同轴线束时不能只关注“线径够不够细”，还需要综合考虑阻抗控制、屏蔽性能、弯折可靠性、端子压接一致性以及长期使用稳定性。

为什么医疗内窥镜对高速信号传输要求特别高？

内窥镜摄像系统采集到的图像数据需要通过内部高速通道传送至后端处理电路，随着高清、超高清以及高帧率成像技术的发展，单位时间内需要传输的数据量持续增加。极细同轴线束采用中心导体—绝缘层—屏蔽层—外护层的同轴结构，可以形成相对稳定的传输环境，使高速信号在微小线径下仍能够保持较好的信号完整性。与此同时，同轴屏蔽结构能够降低外部电磁干扰对弱小图像信号的影响，也能够减少高速信号向周围电路产生的电磁辐射。对于工程师来说，这意味着线束设计不能简单理解为“把很多根细线放在一起”，而是需要从特性阻抗、串扰、衰减、屏蔽、连接器端接以及整体信号完整性等方面进行系统匹配，这也是医疗内窥镜采用极细同轴方案的重要原因。

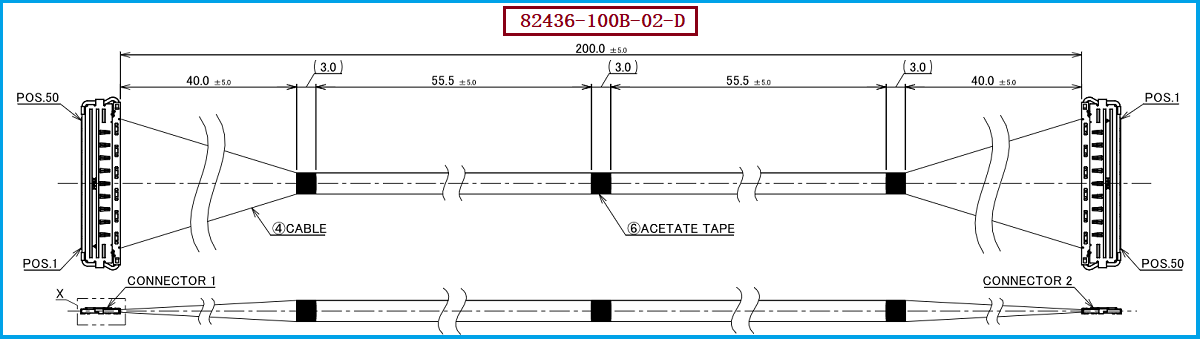

I-PEX 82436-100B-02-D：50Pin、200mm极细同轴线束方案
结合I-PEX CABLINE®-CA II系列资料，I-PEX 82436-100B-02-D属于50Pin极细同轴线束参考型号，对应长度为200mm，属于1-N（一端连接）结构方案，采用Micro-Coaxial极细同轴线。该方案配套的线材端连接器型号为20680-050T-01，对应CABLINE®-CA II 50Pin Plug Housing。CABLINE®-CA II采用0.4mm Pitch的高密度连接设计，并结合全屏蔽结构及机械锁扣等设计思路，为高密度、高速信号连接提供了基础。对于医疗成像设备工程师而言，这类50Pin、200mm规格能够为多通道信号连接提供较高的集成度；对于采购人员而言，则可以将82436-100B-02-D、20680-050T-01、200mm作为规格核对和供应商技术确认的重要信息。我们公司可提供：I-PEX 82436-100B-02-D兼容替代线束方案，可根据实际设备结构、线长、Pin数、端接方式及应用要求进行极细同轴线束的生产制造与配套。

选型和兼容与替代方案参考及建议
在医疗内窥镜项目中进行极细同轴线束选型时，建议工程师和采购人员不要仅按照连接器料号直接进行替换，而应同时确认Pin数、线材类型、线径/AWG、特性阻抗、线束长度、连接器型号、端接结构、屏蔽要求以及设备内部弯折空间。以本方案为例，需要重点确认目标产品是否要求50Pin、200mm长度，以及线材端是否采用20680-050T-01。如果原设备采用I-PEX CABLINE®-CA II系列结构，替代线束还应重点验证连接器配合尺寸、端子接触可靠性、线序、导通性能和高速信号完整性。对于采购人员而言，建议在询价阶段同时提供原厂料号82436-100B-02-D、配套连接器20680-050T-01及长度200mm，并要求供应商提供对应的规格确认和样品验证，从而降低因“连接器相同但线材或加工工艺不同”造成的兼容风险。

医疗内窥镜需要的不只是“细”，更是稳定可靠的高速连接
医疗内窥镜向更小型、更高清、更高集成度方向发展，使内部线束同时面临空间受限、高速传输、多通道连接、抗干扰以及持续弯折等多重挑战。极细同轴线束凭借同轴传输结构、高密度布线能力以及较好的屏蔽性能，为精密医疗成像设备提供了一种兼顾小型化与高速信号传输的连接方案。I-PEX 82436-100B-02-D（50Pin，200mm）+ 20680-050T-01可作为相关项目进行规格匹配和国产兼容替代时的重要参考型号。我是【3W电子元器件网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于正在进行医疗内窥镜、精密摄像模组或其他小型高速设备线束开发的工程师及采购人员，选择具备稳定端接工艺和量产能力的极细同轴线束制造商，有助于提高产品开发及供应链的可靠性。
