I-PEX 82871-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

随着 NVIDIA Jetson 平台被广泛应用于机器人视觉、智能摄像机、工业视觉、无人机及边缘AI设备，摄像头模组与主控板之间不仅需要传输高速图像数据，还要兼顾设备内部空间、EMI控制、机械可靠性以及长期运行稳定性。这里所说的“为何NVIDIA推荐极细同轴线而非FFC排线”，从工程设计角度更准确地理解，应当是：为什么在Jetson相关高速视觉设备中，工程师往往更倾向采用极细同轴线作为高速摄像头连接方案。 与传统FFC排线相比，极细同轴线每个高速信号通道具有独立的同轴屏蔽结构，可以更好地控制信号之间的串扰以及外部电磁干扰，在高速MIPI等摄像数据传输环境下，对于保持信号完整性具有明显价值。尤其当摄像头分辨率、帧率和数据吞吐量持续提升后，单纯依靠普通排线实现稳定高速传输会面临阻抗控制、串扰、EMI及布线空间等方面的挑战，因此极细同轴线逐渐成为高性能视觉设备内部连接的重要选择。

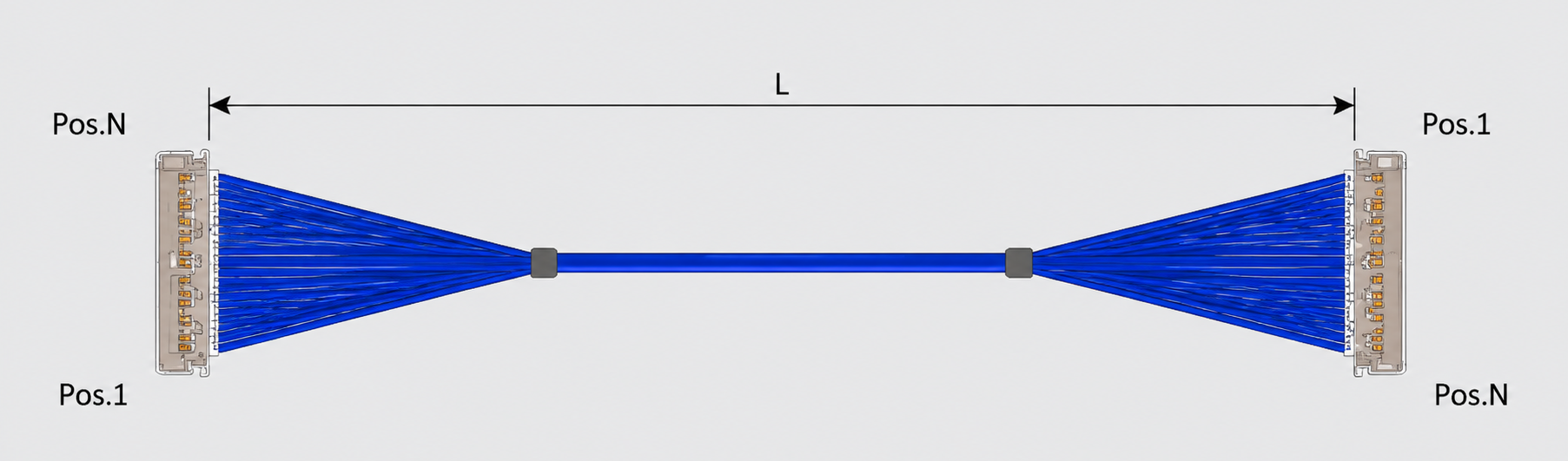

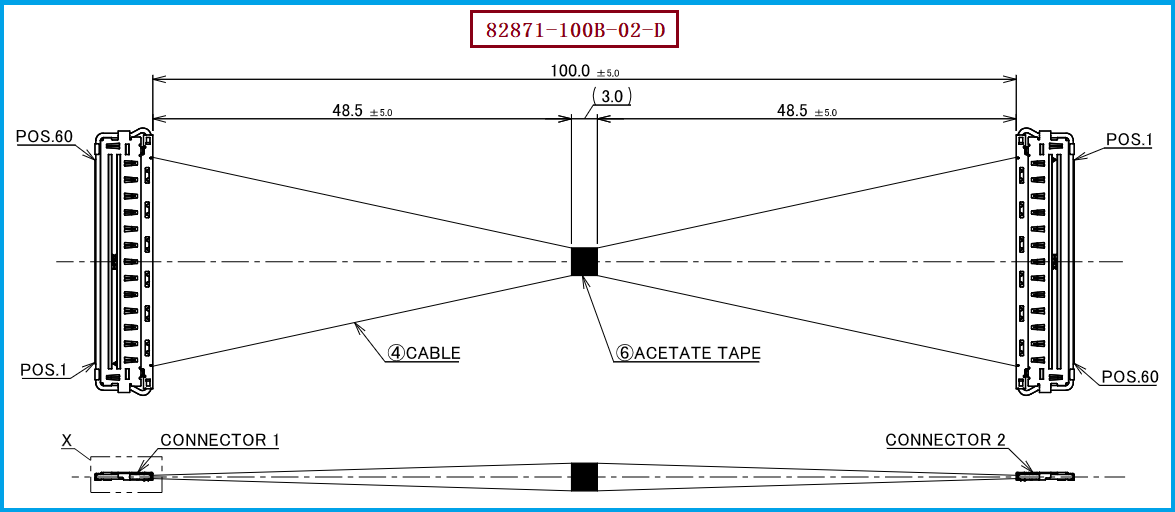

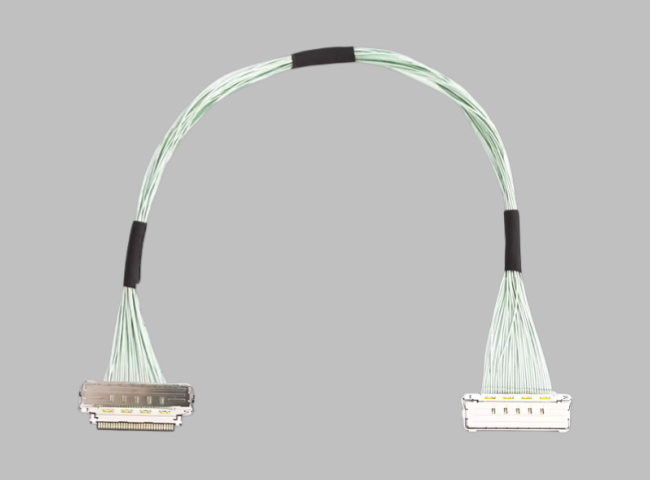

本次介绍的产品型号为 I-PEX 82871-100B-02-D，属于CABLINE®-CA II系列极细同轴线束方案，对应的线材端连接器型号为 20680-060T-01，线束长度为 100MM。从工程师进行产品选型的角度来看，100MM长度适合摄像头模组、AI视觉主板及紧凑型设备内部的短距离高速信号连接，在满足连接距离要求的同时，可以减少过长线缆带来的弯折、走线及空间占用问题。CABLINE®-CA II连接器采用0.4mm级超细间距设计，并结合屏蔽及机械锁扣结构，适合高密度、小型化电子设备中的高速信号连接。对于采购人员而言，I-PEX 82871-100B-02-D、20680-060T-01、100MM这三个信息也是进行样品确认、替代选型、BOM核对以及供应链询价时需要重点确认的参数。

FFC的优势在于结构简单、成本相对容易控制、柔性较好，但当应用进入高速、高密度和强EMI环境后，工程师通常需要更加关注阻抗一致性、相邻信号串扰、外部噪声耦合以及连接区域的屏蔽连续性。极细同轴线则通过“芯线+绝缘层+屏蔽层”的结构，为高速信号提供更加独立的传输环境，同时可以通过线材结构、阻抗、屏蔽以及端接工艺进行综合控制。对于Jetson视觉设备而言，摄像头通常需要在有限空间内完成高速数据传输，同时设备内部还可能存在处理器、电源、无线通信模块以及其他高速数字电路，因此连接线束不仅是“把信号从A点传到B点”，还直接关系到系统的信号完整性和EMC设计。我们公司可提供 I-PEX 82871-100B-02-D 兼容替代线束方案，可根据客户的连接器、线材规格、长度、Pin数、走线方向及设备安装空间进行极细同轴线束的生产制造，为Jetson视觉设备、AI摄像头模组及高速电子设备提供国产化、兼容化线束解决方案。

对于工程师来说，选用 I-PEX 82871-100B-02-D或进行兼容替代时，不能只核对“连接器能否插上”，还需要综合确认连接器型号、Pin数、线材结构、特性阻抗、线长、屏蔽结构、端接方式以及实际高速信号要求。本方案明确的线材端连接器为 20680-060T-01，标准参考长度为100MM，因此在进行国产替代或二次开发时，应首先按照原始线束的接口结构和电气要求进行匹配，再结合设备实际安装空间确认长度及出线方向。如果用于Jetson相机、机器视觉或其他高速摄像应用，还建议在样品阶段重点验证高速信号完整性、误码情况、串扰、EMI以及实际设备运行稳定性。对于采购人员，则建议重点核实替代产品是否能够保持原连接器接口兼容、线束尺寸一致、交期稳定以及批量制造一致性，从而降低后续导入风险。
