I-PEX 81674-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

在工业相机、机器视觉、智能检测及自动化设备不断向高分辨率、高帧率和高速数据处理发展的背景下，设备内部连接线束所承担的信号传输任务越来越重要。尤其是在以TI（Texas Instruments）相关高速视觉处理、图像采集及工业视觉方案为代表的应用场景中，摄像头前端采集到的高速图像数据需要经过稳定、低损耗、低干扰的内部连接链路传输至后端处理电路，因此线束不仅要满足基本的电气连接要求，还需要兼顾信号完整性、EMI控制、空间占用和长期可靠性。对于设备工程师而言，传统尺寸较大的线缆在高密度工业视觉设备内部往往会受到布线空间、弯折半径以及接口密度等限制，而极细同轴线束能够在较小空间内实现多通道高速信号连接，为工业相机和视觉处理设备的小型化设计提供更加灵活的布线基础。

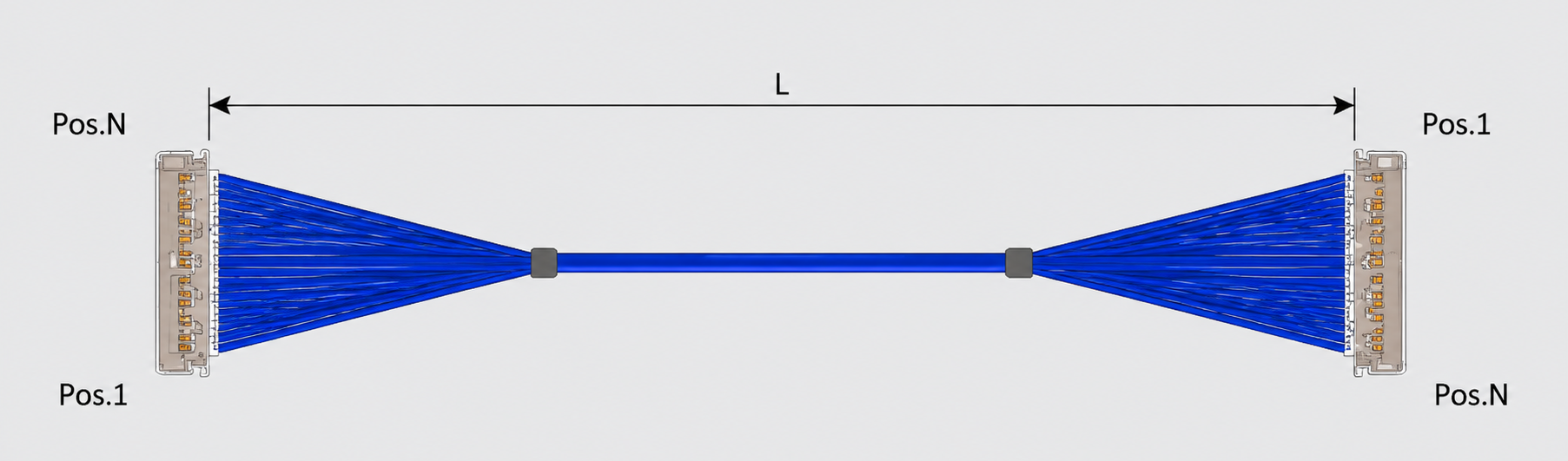

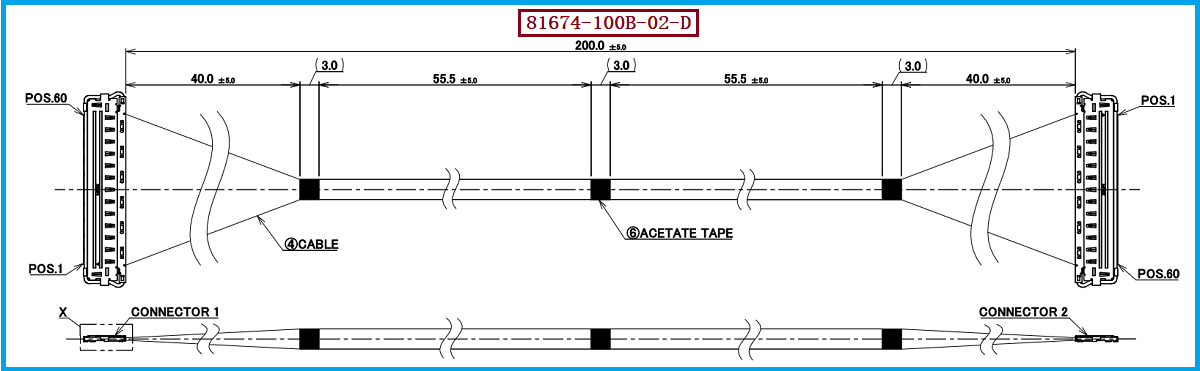

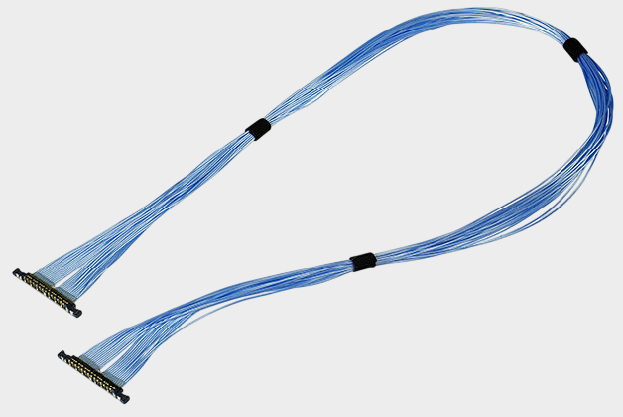

本次介绍的产品型号为 I-PEX 81674-100B-02-D，属于CABLINE®-CA II系列极细同轴线束参考方案，其线材端使用的连接器型号为 20680-060T-01，线位定义采用 1-N 方式，即一端集中连接、另一端按照对应信号线位进行连接的线束结构。从工程应用角度来看，这种结构能够减少设备内部复杂的连接关系，使多通道信号能够通过一组紧凑型极细同轴线束完成传输。对于TI工业视觉相关设备而言，当摄像头、图像传感器、高速处理器、采集板卡等模块之间需要进行高密度信号互连时，极细同轴线束可以帮助工程师进一步优化内部空间，同时通过同轴结构对高速信号进行更好的电磁隔离。特别是在高分辨率、高帧率图像数据传输过程中，线束的阻抗一致性、屏蔽结构、端接工艺以及制造一致性都会影响最终的信号质量，因此选择与连接器匹配的专业极细同轴线束，对于产品研发阶段的高速信号调试及批量生产具有重要意义。

在TI工业视觉应用中，工业相机往往需要在有限的设备空间内完成图像采集、数据处理、通信及电源等多种功能，高速信号链路附近还可能存在处理器、电源模块、时钟电路及其他高速接口，因此电磁干扰和串扰控制成为工程设计的重要考虑因素。极细同轴线采用中心导体、绝缘层及屏蔽层构成相对完整的信号传输结构，相比普通离散线，在高速信号连接场景下更有利于进行信号隔离和阻抗控制；同时，其纤细的外径能够减少线束在设备内部所占用的空间，使工程师能够更加灵活地进行PCB、摄像模组及处理板之间的布线。对于采购人员而言，线束并不是简单的“连接器+导线”组合，真正影响批量使用效果的是连接器匹配、线材规格、端接精度、线序一致性、长度公差以及批次稳定性。因此，在TI工业视觉相关产品导入过程中，应同时关注样品验证与量产一致性，确保极细同轴线束在高速数据传输、设备振动以及长期运行环境下保持稳定连接。

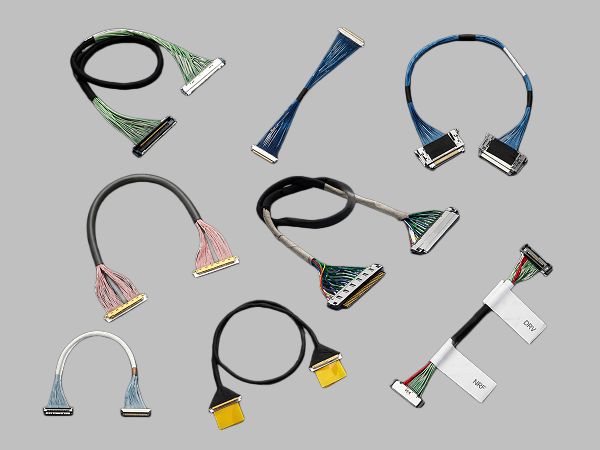

对于工程师和采购人员而言，如果现有设计采用 I-PEX 81674-100B-02-D 作为参考型号，在进行国产化、供应链优化或第二供应商导入时，建议首先确认连接器系列、Pin数量、线位定义、线材规格、线束长度及端接方式，再结合实际高速信号要求进行样品测试。特别需要注意的是，本方案线材端连接器型号为 20680-060T-01，线位定义为 1-N，因此替代线束不能仅按照外观尺寸进行匹配，而应重点核对连接器配合尺寸、端子位置、线序、阻抗控制、屏蔽连续性及高速信号传输表现。同时，在TI工业视觉设备应用中，还建议通过实际整机进行眼图、误码率、信号完整性及EMI相关验证，以确认替代方案能够满足原设计要求。我们公司可提供 I-PEX 81674-100B-02-D 兼容替代极细同轴线束方案，可根据客户设备结构、线长、线序及连接器要求进行定制，并配合工程样品验证及批量生产需求，为工业相机、机器视觉设备及高速图像处理设备提供极细同轴线束配套服务。
