I-PEX 82995-100B-01-D CABLINE®-CA II Plus 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板电脑、高分辨率显示设备、VR/AR设备以及高速数据终端中，内部连接空间越来越紧凑，同时信号速率不断提升，这对线束的尺寸、信号完整性以及抗电磁干扰能力提出了更高要求。本次介绍的 I-PEX 82995-100B-01-D 极细同轴线束，属于 CABLINE®-CA II Plus 60Pin Harness 产品方案，采用高密度多通道连接思路，适用于对空间利用率、高速信号传输及EMI控制有较高要求的设备。该线束配套的线材端连接器型号为 I-PEX 20680-060T-01，可适配 AWG#40 极细同轴线材。对于工程师而言，这类方案的核心价值不仅在于“线径足够细”，更在于如何在有限空间内同时实现稳定的阻抗控制、信号隔离、EMI抑制和可靠连接。

极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部保护层等部分构成，其中屏蔽层是影响高速信号传输质量的重要结构。其基本作用可以理解为在信号导体外围形成一道电磁隔离屏障：一方面可以降低外部电磁噪声耦合到内部信号导体的可能性，另一方面也能够减少高速信号自身向周围空间产生的电磁辐射。当多路高速信号集中布置在狭小的电子设备内部时，不同通道之间容易产生串扰，附近的无线通信模块、电源电路及高速数字电路也可能形成干扰源，因此良好的屏蔽结构有助于保持信号完整性。对于 I-PEX CABLINE®-CA II系列方案，其连接器采用 ZenShield®全EMI屏蔽及多点接地设计，能够与极细同轴线束的屏蔽结构形成更加完整的EMI控制路径。需要注意的是，屏蔽层并不是简单“越厚越好”，实际设计还需要综合考虑屏蔽连续性、接地方式、阻抗控制、弯曲性能以及连接器屏蔽结构等因素。

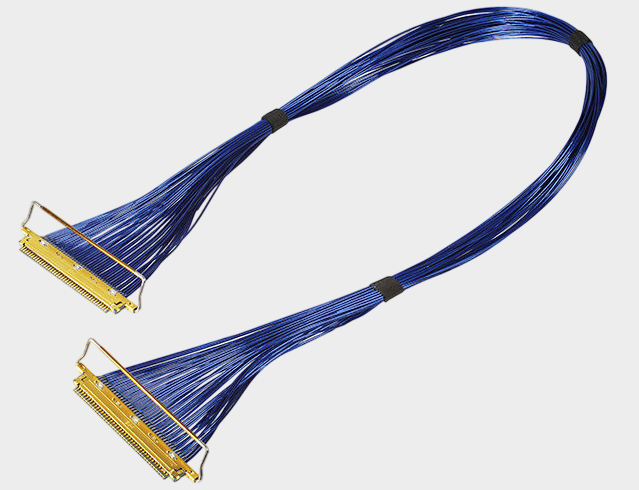

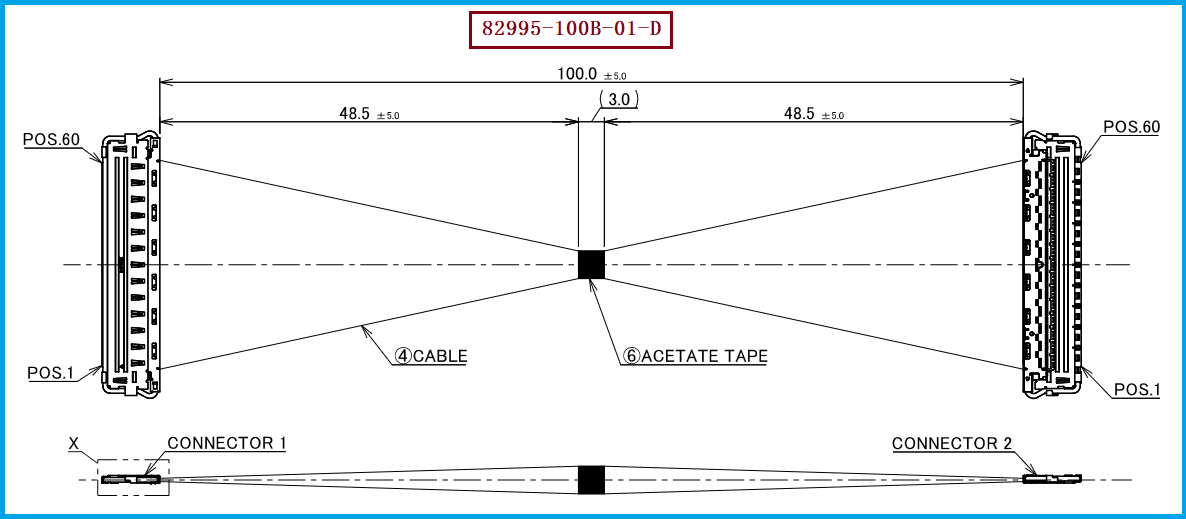

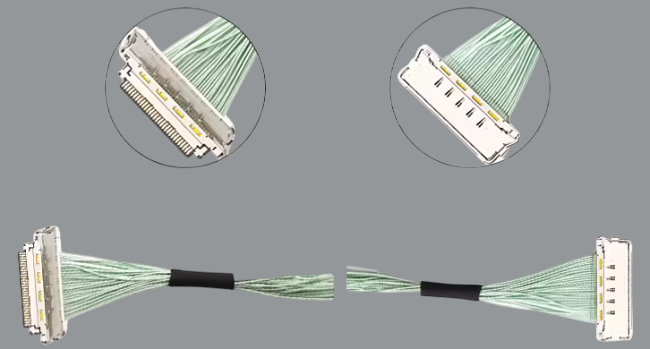

对于工程师进行高速线束设计时，I-PEX 82995-100B-01-D 的关键参数需要与整机PCB布局、信号速率及连接器方案一起考虑。该方案使用的线材端连接器为 20680-060T-01，对应 60Pin 高密度连接需求，并适配 AWG#40 极细同轴线材。CABLINE®-CA II系列采用 0.4mm Pitch、水平插拔以及低高度设计，并强调高速传输、全EMI屏蔽和机械锁扣等特性，因此适合用于内部空间受到限制、同时存在多路高速信号传输需求的设备。对于工程师来说，实际选型时不能只看“AWG#40”这一项，而应进一步确认线材特性阻抗、传输速率、长度、弯折路径、端接工艺以及连接器配套关系，尤其是在高速信号应用中，线材、端子、屏蔽层和连接器之间的整体匹配往往比单独某一个参数更加重要。

在采购或国产替代项目中，如果原设计采用 I-PEX 82995-100B-01-D，建议工程师和采购人员首先核对产品料号、Pin数、线长、线材规格以及两端连接方式，再确认线端连接器是否为 20680-060T-01，以及线材是否采用 AWG#40。对于替代线束，不能仅依据“外观相同”或“连接器能够插入”判断兼容性，还应重点验证端子排列、线序、阻抗、衰减、串扰、屏蔽连续性、插拔可靠性和高速信号完整性。我们公司可提供 I-PEX 82995-100B-01-D 兼容替代线束方案，可围绕 20680-060T-01连接器及AWG#40极细同轴线材进行配套开发，并根据客户的实际线长、Pin位、线序、走线方向及设备内部空间要求进行线束方案匹配，为工程师提供从样品验证到批量生产的极细同轴线束制造支持。对于采购人员而言，也可在满足原有接口和电气性能要求的前提下，将兼容替代方案作为供应链优化和国产替代评估方向。
