I-PEX 82451-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

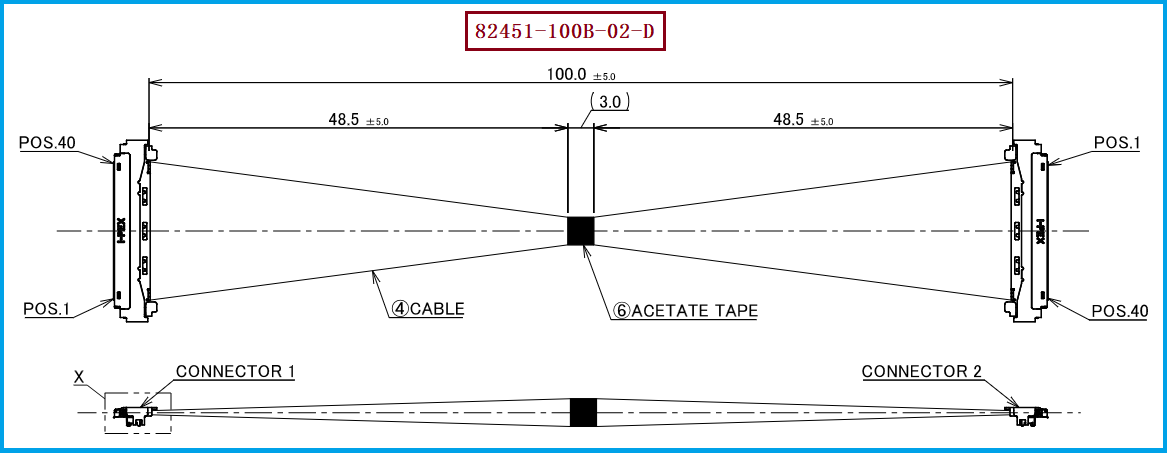

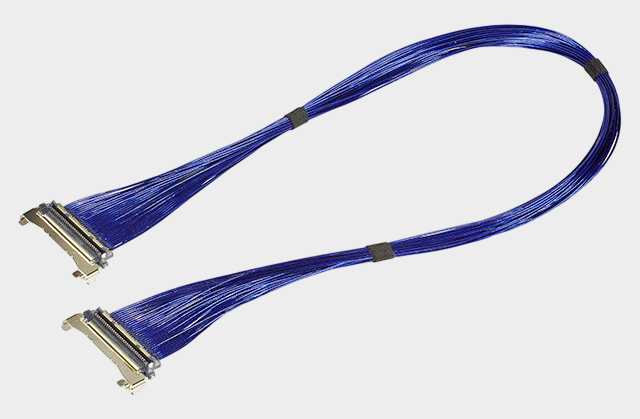

在高速、小型化电子设备内部，极细同轴线束不仅承担信号传输任务，同时还直接影响阻抗控制、信号完整性、EMI抑制以及整机装配可靠性。对于工程师而言，选型时不能只关注线径、长度或Pin数量，还需要确认极细同轴线束与连接器的系列、Pin数、线位定义、出线方向及安装结构是否完全匹配。本文以 I-PEX 82451-100B-02-D 为参考对象，该产品属于CABLINE®-UM系列40Pin、40AWG极细同轴线束，采用 1-N线位定义，线材端使用的连接器型号为 20878-040T-01。对于需要寻找原厂对应产品、国产兼容方案或替代线束的工程师及采购人员来说，正确识别这些关键参数，是保证后续打样、验证和量产顺利进行的重要前提。

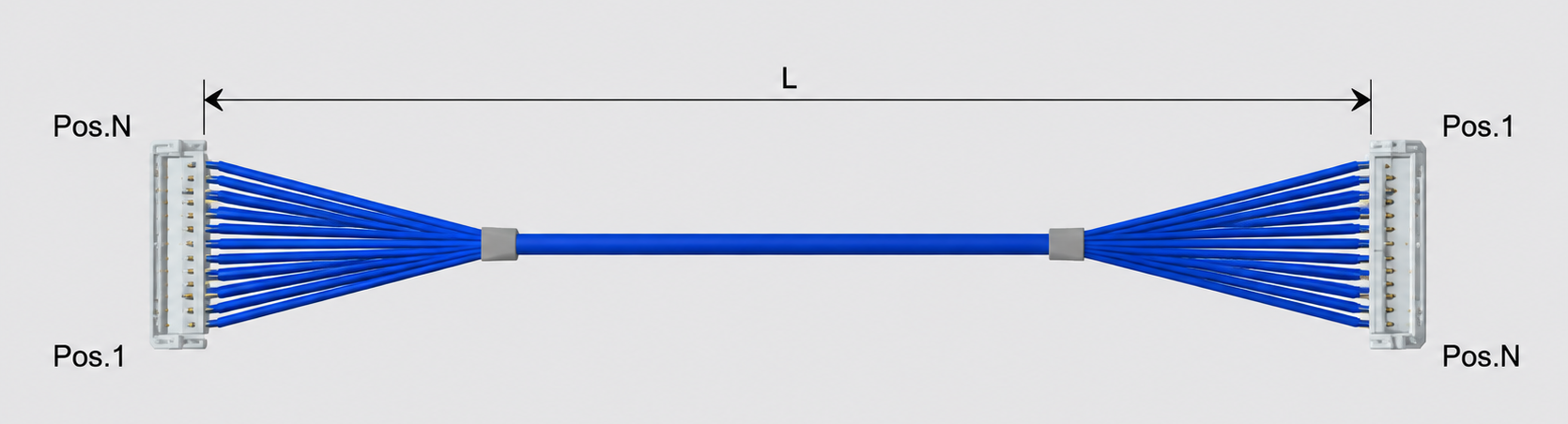

在实际选型过程中，连接器匹配首先要确认连接器系列是否一致。I-PEX CABLINE®-UM采用0.4mm Contact Pitch超细间距设计，并支持30Pin、40Pin、50Pin、60Pin等规格；其中 I-PEX 82451-100B-02-D对应的是40Pin极细同轴线束，因此线材端连接器需要匹配40Pin规格的 20878-040T-01。如果只看“40Pin”而忽略连接器系列，即使Pin数量相同，也可能存在机械结构、端子排列、配合尺寸或锁扣方式不兼容的问题。其次需要确认线位定义，本款82451-100B-02-D采用的是 1-N 线位定义，即线缆一端按照1、2、3……N的顺序对应连接器端子位置，这一点对于MIPI、eDP、USB4及其他高速差分信号应用的PCB端定义尤其重要。工程师在进行替代设计时，应将“连接器系列+Pin数+线位定义+线缆规格+长度”作为一个完整组合进行确认，而不能仅凭连接器外观进行替换。

对于MIPI摄像头、MIPI显示、工业视觉、高速图像采集等应用，信号速率不断提高，线束已经不仅仅是简单的“导线连接”。I-PEX CABLINE®-UM连接器采用0.4mm超细间距、Vertical Right Angle垂直直角结构、2.2±0.15mm配合高度，并结合ZenShield®全EMI屏蔽及机械锁扣设计，面向高速、高密度、小型化内部互连场景。其支持AWG36、38、40、42、44等极细同轴线规格，而本款 82451-100B-02-D采用40AWG Micro-Coax极细同轴线，在有限设备空间中能够兼顾线径、柔韧性和高速信号传输需求。对于工程师来说，连接器匹配之后还应进一步验证特性阻抗、差分对分配、接地线位、线长一致性及屏蔽连续性；对于采购人员而言，则建议在询价和替代供应商导入阶段，将这些技术条件明确写入规格要求，避免出现“连接器能插上，但高速信号性能无法满足”的情况。

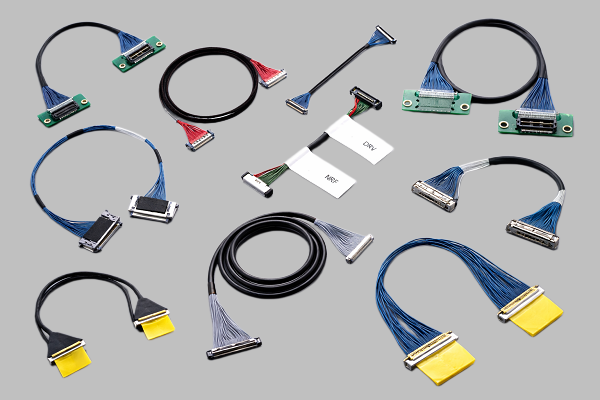

如果项目需要寻找 I-PEX 82451-100B-02-D 的兼容或替代线束，建议首先以原产品的关键结构和电气参数作为基准，再根据实际设备需求确定线长、Pin数量、线径和线位定义。对于本产品而言，建议重点保持CABLINE®-UM系列40Pin连接关系、40AWG极细同轴线、1-N线位定义以及线材端20878-040T-01连接器匹配关系，同时结合实际产品的PCB接口、安装空间和信号协议进行验证。替代线束不能简单理解为“同Pin数线束”，而应该做到机械尺寸、连接器配合、线位关系及高速信号性能的综合兼容。我们公司可提供 I-PEX 82451-100B-02-D 兼容替代线束方案，可根据工程项目的实际需求进行极细同轴线束定制生产，在连接器匹配、线材规格、线长、线位定义及加工工艺等方面提供对应的替代方案，帮助工程师降低开发难度，也为采购人员提供更多供应链选择。
