I-PEX 81466-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、AI终端、工业视觉、高速显示模组及其他紧凑型电子设备中，内部高速信号连接对线束的尺寸、信号完整性以及电磁兼容性能提出了越来越高的要求。针对这类应用，I-PEX 81466-100B-02-D属于CABLINE®-UM系列40PIN极细同轴线束方案，配套使用的线材端连接器型号为20878-040T-01，连接器采用40PIN、0.4MM间距设计。CABLINE®-UM连接器支持高速信号传输，并采用ZenShield®全EMI屏蔽及机械锁扣结构，因此在空间受限且对高速信号稳定性要求较高的设备内部连接中具有较好的应用价值。对于工程师而言，这类产品的选型并不能只看“能否连接”，还需要综合考虑线径、阻抗、衰减、串扰、屏蔽结构以及整机EMC要求；对于采购人员而言，则需要进一步关注规格兼容、批量一致性、交期和替代供应能力。

极细同轴线选型时电缆直径和EMI性能并不是简单的“线越粗，EMI性能越好”，而应从导体尺寸、绝缘结构、屏蔽层、特性阻抗以及应用频率综合判断。一般来说，在同等结构和材料条件下，较粗的极细同轴线具有更大的导体截面积，在传输损耗、电流承载能力以及机械强度方面可能更有优势；但线径增加也会带来线束整体外径增加、弯折空间增大以及高密度布线困难等问题。相反，AWG40、AWG42、AWG44等更细规格可以明显降低线束占用空间，更适合0.4MM级别高密度连接器，但在高速信号传输场景中，不能仅凭外径判断EMI表现。真正需要关注的是同轴结构完整性和屏蔽连续性：中心导体负责信号传输，绝缘层影响阻抗控制，而外围屏蔽层承担抑制电磁辐射及外部干扰的重要作用。尤其在USB4、Thunderbolt、高速显示、工业视觉等高频应用中，应结合目标频率范围、特性阻抗、插损、回损、串扰及屏蔽效能进行综合验证。因此，对于工程师来说，选择极细同轴线时应优先确认“线径+结构+阻抗+屏蔽+连接器”的整体匹配，而不是单独追求更细或更粗的电缆。

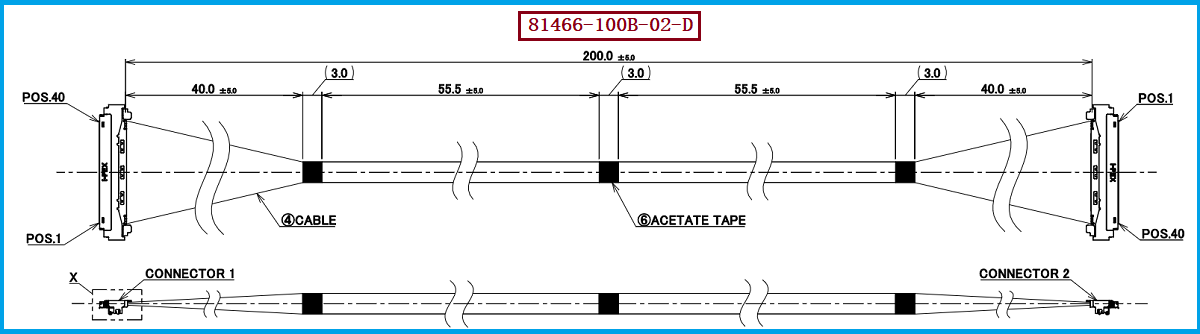

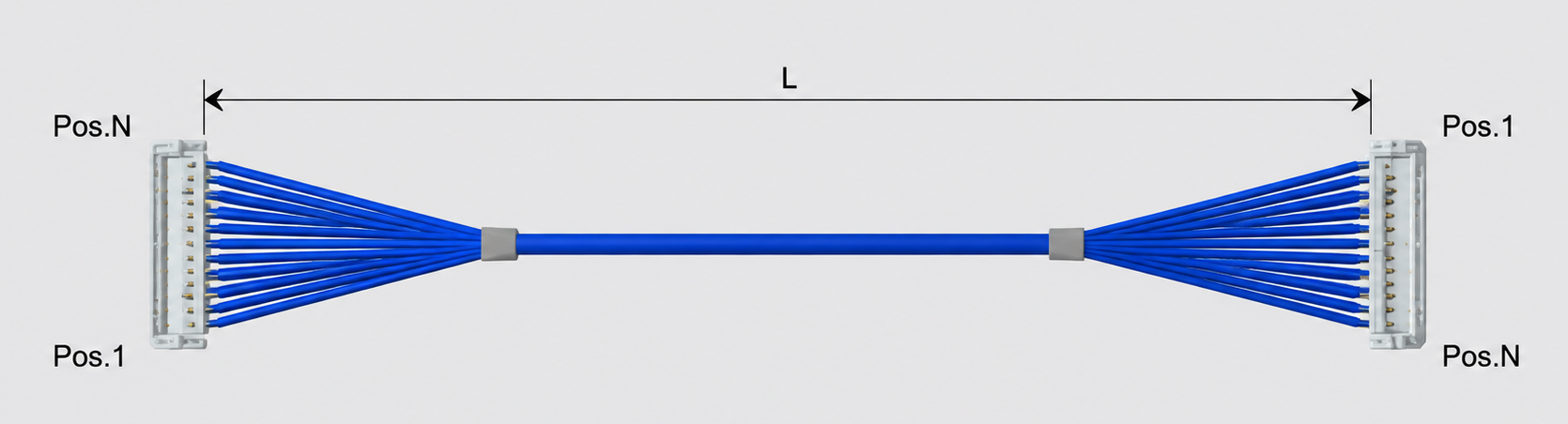

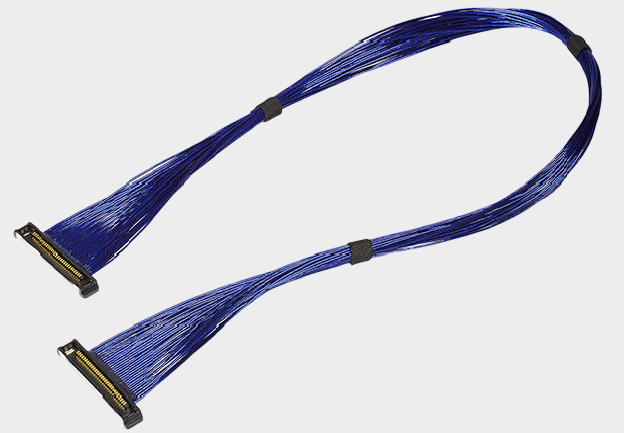

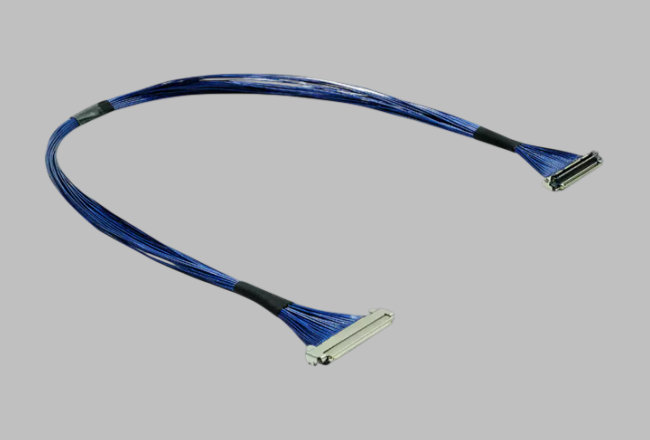

对于I-PEX 81466-100B-02-D这类40PIN极细同轴线束，其核心价值在于通过极细同轴线与20878-040T-01线材端连接器形成完整的高速连接组件。连接器采用40PIN、0.4MM接触间距，能够在有限空间内实现较高的信号通道密度；而CABLINE®-UM系列采用ZenShield®全EMI屏蔽设计，通过屏蔽结构及接地设计降低高速信号传输过程中可能产生的电磁干扰，从而为高速信号完整性提供支持。对于工程师而言，在实际设计中，应根据PCB布局空间、线束弯折路径、信号速率和EMC测试目标确定合适的线径与线束结构；如果设备内部空间非常紧凑，则极细同轴线能够减少布线占用，同时保持每一路高速信号具有相对独立的同轴传输环境。对于采购人员而言，除了确认I-PEX 81466-100B-02-D、20878-040T-01、40PIN、0.4MM等关键规格外，还应要求供应商在量产阶段保持线径、阻抗、屏蔽结构、端子压接及成品电气性能的一致性，避免仅按照连接器型号采购而忽略整条线束的高速性能。

在寻找I-PEX 81466-100B-02-D的兼容或替代方案时，工程师不建议仅通过连接器外观、PIN数或间距进行判断，而应首先确认线材端连接器是否能够与目标PCB端连接器正确配合，再进一步核对40PIN、0.4MM间距、线缆规格、长度、Pin Assignment、出线方向以及高速信号性能。如果原设计使用的是40AWG Micro-Coax，应重点评估替代线材的特性阻抗、衰减、串扰、屏蔽效能和弯折性能，并结合实际工作频率进行信号完整性测试。对于采购替代，更应关注“连接器兼容”和“线束性能兼容”两个层面，不能将两者简单等同。我们公司可提供：I-PEX 81466-100B-02-D兼容替代线束方案，可根据客户实际设备结构、连接器规格、PIN数、线长、走线方向及高速传输要求进行极细同轴线束定制与生产制造，为工程研发、样机验证以及批量采购提供相应的兼容替代方案。
