I-PEX 82677-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

随着4K高分辨率显示、工业视觉、AI视觉设备、笔记本电脑及高速摄像模组的发展，图像数据量持续增加，设备内部互连不仅需要“传得快”，还需要保证长时间传输过程中的信号完整性、阻抗稳定性和抗电磁干扰能力。对于工程师而言，4K图像传输所使用的极细同轴线不能只看“线径越细越好”，而应重点关注传输速率、特性阻抗、插入损耗、回波损耗、串扰、屏蔽性能以及连接器匹配等指标。I-PEX CABLINE®-UM系列采用0.4mm接触间距、ZenShield®全EMI屏蔽及机械锁扣结构，并面向高速信号传输应用，可支持MIPI等高速接口，因此适合用于对空间、速率和EMC性能同时有要求的设备内部连接场景。对于工程师来说，选择极细同轴线束时，应将线缆+连接器+PCB接口+信号协议作为一个完整的高速链路进行评估，而不是单独判断线材参数。

在实际4K图像传输系统中，首先要关注的是高速传输能力与信号完整性。极细同轴线的导体尺寸、绝缘层结构、屏蔽层结构以及制造一致性都会影响高频信号传输性能；其中，特性阻抗控制尤其重要，需要与芯片、连接器及PCB走线形成良好的阻抗匹配，否则容易产生反射并造成眼图恶化。其次是低损耗与低串扰，随着图像数据速率提高，线束中的插入损耗、回波损耗以及相邻通道之间的串扰都会直接影响系统稳定性。再次是EMI/EMC性能，极细同轴结构本身具有独立屏蔽特性，配合连接器的全屏蔽结构，可以降低高速信号对周边电路产生的电磁干扰，同时增强外部噪声环境下的抗干扰能力。此外，4K设备通常需要较高的长期可靠性，因此还需要关注连接器锁扣、端子接触稳定性、线束长度、弯折半径及装配一致性。也就是说，所谓“适合4K”的极细同轴线，并不是简单由一个最高Gbps数字决定，而是需要综合评估高速性能、阻抗、损耗、串扰、屏蔽、连接可靠性和制造一致性。

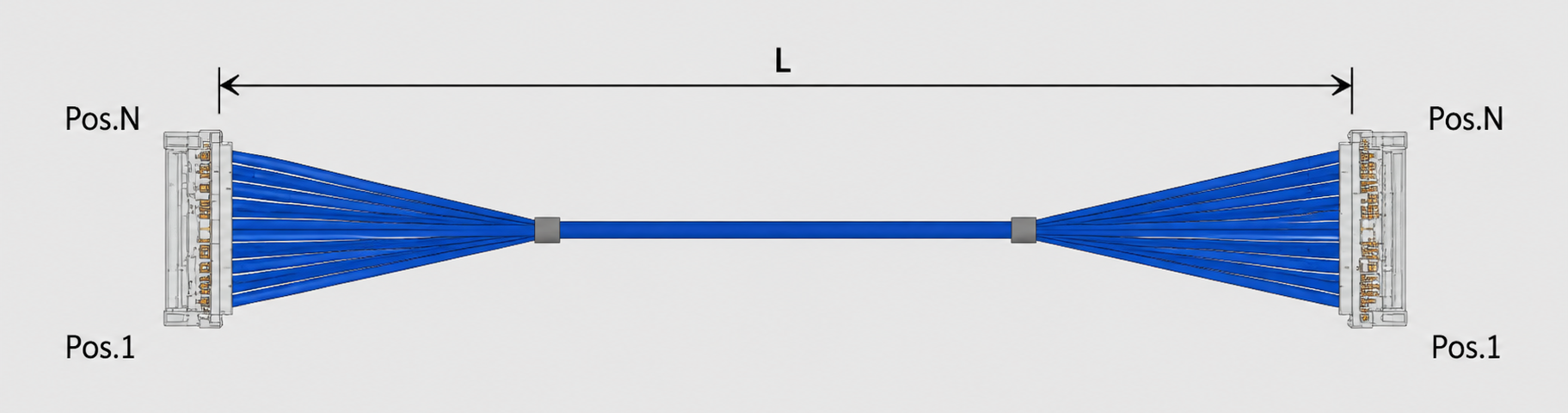

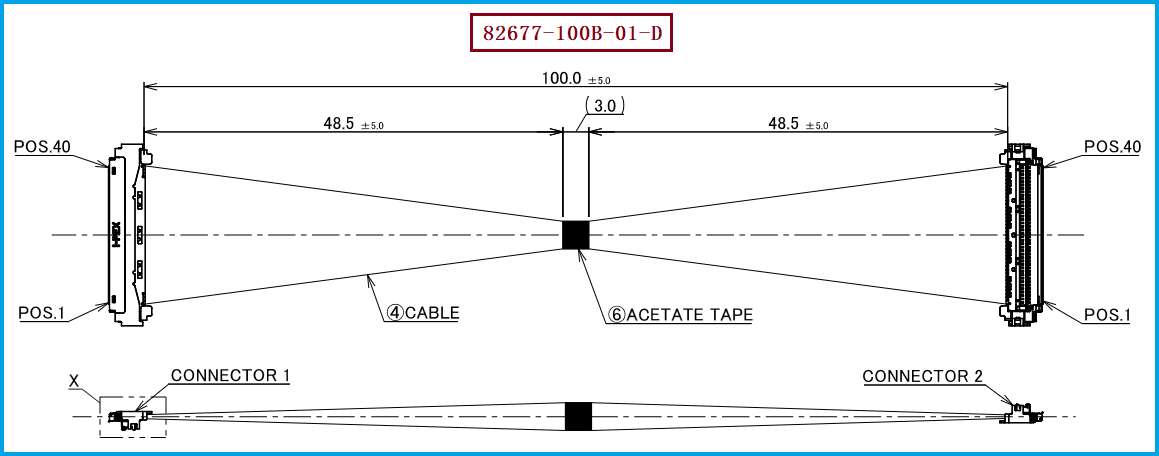

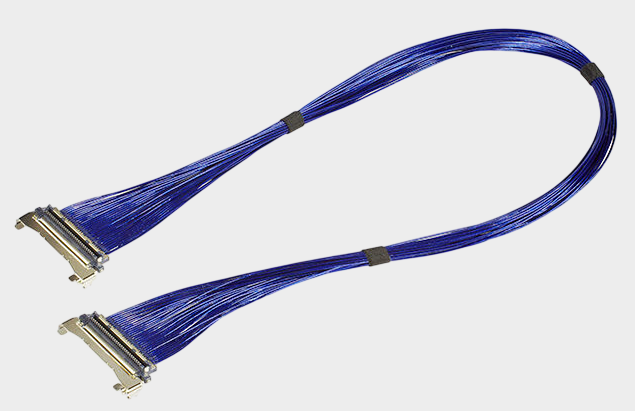

本文对应的产品料号/型号为 I-PEX 82677-100B-01-D，属于CABLINE®-UM系列评估用样品线束中的40Pin、40AWG、100mm、1-1 Pin Assignment规格。该线束长度为100MM，线材端配套使用的连接器型号为 20878-040T-01。从产品体系来看，CABLINE®-UM采用0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度约2.2±0.15mm，并支持30Pin、40Pin、50Pin及60Pin等规格；其连接器采用ZenShield®全屏蔽和机械锁扣设计，适用于高速显示、MIPI以及其他高速数据传输应用。对于采购人员而言，I-PEX 82677-100B-01-D的料号、40Pin规格、40AWG线径、100MM长度以及20878-040T-01连接器型号，是进行询价、样品确认、BOM替代及供应商技术对照时的重要识别信息。对于工程师而言，则建议进一步结合实际MIPI链路速率、通道数量、阻抗要求、PCB布局及整机EMC要求进行验证，而不能仅根据连接器Pin数判断是否能够直接替换。

对于需要进行国产替代或第二供应商导入的项目，建议首先确认原线束的连接器系列、Pin数量、Pin Assignment、线径、线束长度、出线方向以及高速电气性能要求，再进行兼容方案匹配。尤其是4K图像传输场景，如果采用MIPI等高速接口，应重点确认极细同轴线的特性阻抗、传输损耗、串扰和屏蔽性能，并通过实际系统进行眼图、误码率及高速信号完整性验证。在机械方面，还需要核对连接器配合尺寸、锁扣结构、PCB焊盘以及线束出线空间，避免出现“电气参数满足但无法装配”的情况。针对本文的 I-PEX 82677-100B-01-D，我们公司专注于极细同轴线束的生产制造，可根据客户设备结构、Pin数、线径、长度及连接器需求进行线束加工与方案匹配，我们公司可提供 I-PEX 82677-100B-01-D 兼容替代线束方案，帮助工程师和采购人员降低对单一供应渠道的依赖，并为产品国产替代、样品验证及批量采购提供支持。对于具体项目，建议在样品阶段同时完成机械配合和高速电气性能验证，以确保替代线束能够满足原系统的4K图像传输要求。
