I-PEX 82678-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

随着工业相机、机器视觉、高速摄像头、AI视觉终端以及高分辨率图像采集设备不断向高帧率、高分辨率和高速数据传输方向发展，图像采集模组内部需要传输的数据量越来越大。与此同时，设备内部空间却越来越紧凑，传统排线、普通多芯线缆在高速信号传输过程中可能面临阻抗控制、串扰、EMI电磁干扰以及空间布线等问题，因此，极细同轴线束逐渐成为高速图像采集模组内部高速信号连接的重要解决方案。以本次介绍的 I-PEX 82678-100B-01-D 为例，该产品属于 CABLINE®-UM 系列40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，两端均配置连接器，线位定义为1-1，标准长度为200mm。其配套线材端连接器型号为 20878-040T-01。对于工程师而言，这种“极细同轴线+高速连接器”的组合不仅能够满足小型化、高密度布线需求，也有利于在高速图像数据传输过程中保持更加稳定的信号环境；对于采购人员而言，明确料号、Pin数、线规、长度、连接方式以及连接器型号，则是进行选型、替代和供应链管理时的重要基础。

在高速图像采集系统中，EMI优化不能只看连接器或者单纯选择更细的线材，而应该从“连接器+极细同轴线+屏蔽+接地+布线”整体进行考虑。CABLINE®-UM采用0.4mm超细接触间距、Vertical Right Angle直角结构，并配备ZenShield®全屏蔽设计和机械锁扣结构，可以在有限的设备空间内实现高密度高速连接。对于图像采集模组而言，极细同轴线本身具有独立的同轴屏蔽结构，可以减少高速信号向周围空间产生的电磁辐射，同时降低外部噪声对高速信号的影响；连接器端则通过全屏蔽及多点接地设计进一步改善EMC表现。当工业相机或高速视觉模组同时存在图像传感器、高速处理芯片、时钟电路、电源转换电路以及无线通信模块时，合理选择具有良好屏蔽性能和阻抗控制能力的极细同轴线束，可以降低高速信号之间的相互干扰风险。尤其是在USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口应用中，工程师在选型时应重点关注特性阻抗、插入损耗、回波损耗、串扰、屏蔽连续性以及连接器接地结构，而不能仅以“AWG线径”和“Pin数量”作为判断标准。对于 I-PEX 82678-100B-01-D 这类40Pin、40AWG、200mm、1-1结构的高速极细同轴线束，合理匹配高速信号系统的阻抗及EMI设计，是实现稳定图像数据传输的重要环节。

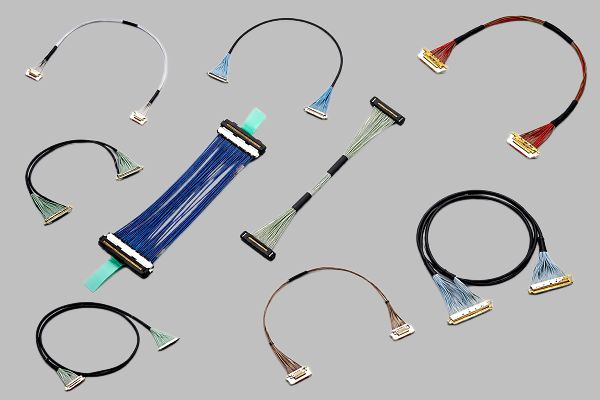

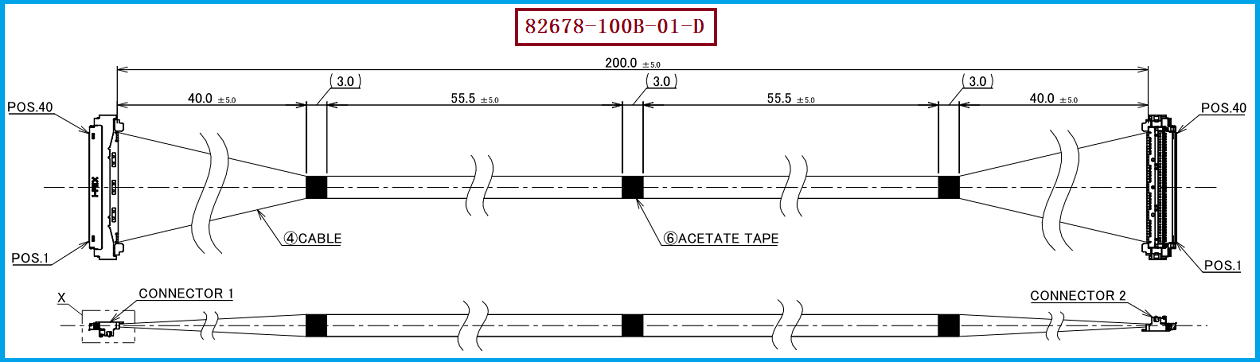

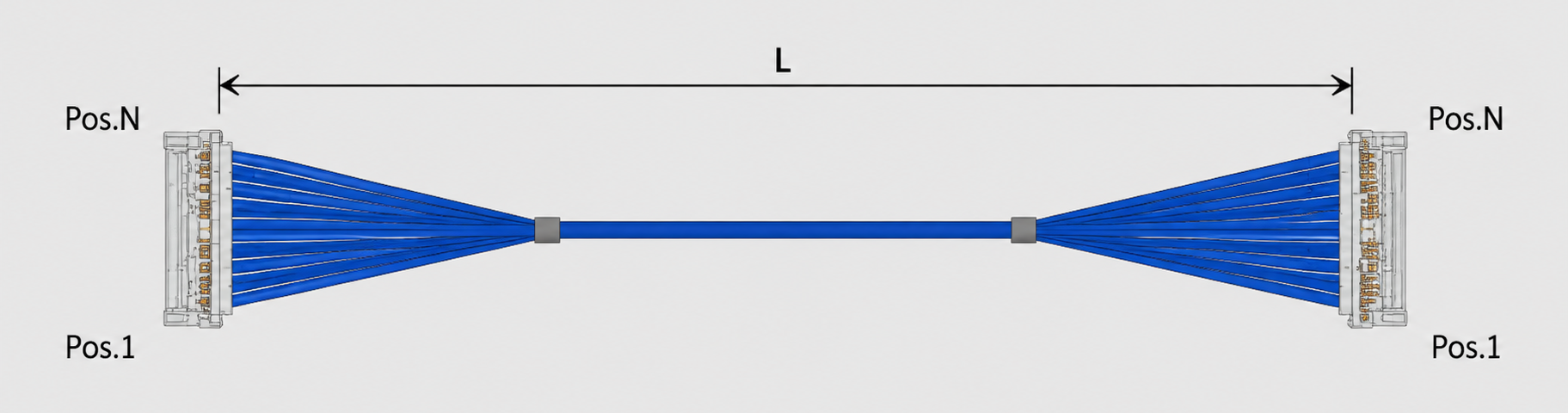

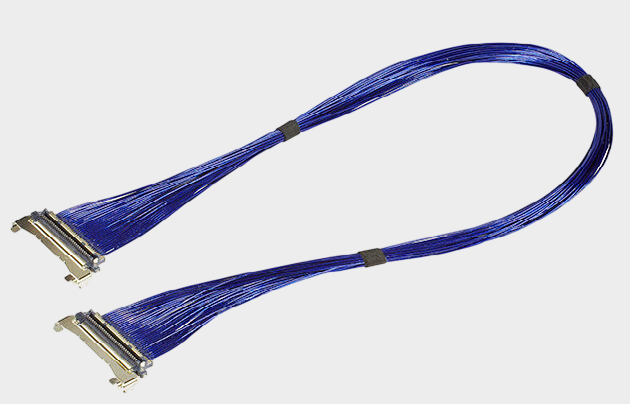

从工程应用角度来看，I-PEX 82678-100B-01-D 可以理解为一款“40Pin+40AWG+200mm+1-1”的CABLINE®-UM极细同轴线束方案，其中线材端使用的连接器型号为 20878-040T-01，线位定义为1-1，即线束两端均进行对应连接，适合两个高速模块、PCB或接口之间进行端到端高速信号连接。CABLINE®-UM连接器采用0.4mm Pitch设计，支持30Pin、40Pin、50Pin、60Pin等不同规格，并具备最高40Gbps/lane PAM3的高速传输能力，同时支持USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、V-By-One US、HDMI、eDP以及MIPI等高速应用方向。对于高速图像采集模组，工程师在进行替代设计时，应同时核对连接器Pin数和焊盘布局、连接器外形及安装空间、线束长度、线位定义、极细同轴线规格、阻抗参数、屏蔽结构以及实际高速信号完整性；采购人员则应特别关注原厂料号与替代料号之间的BOM对应关系、连接器型号、线材规格、加工长度、端子可靠性和批量一致性。只有机械、电气、高频性能以及生产工艺均能够匹配，才能真正实现稳定可靠的兼容替代，而不是简单意义上的“接口可以插上”。

对于需要使用 I-PEX 82678-100B-01-D 的高速图像采集模组，如果项目存在国产化替代、供应链优化、交期缩短或者成本控制需求，可以围绕原产品的核心规格建立兼容替代方案。首先应以40Pin、40AWG、200mm、1-1线位定义以及 20878-040T-01 连接器作为基础匹配条件，再根据实际设备的高速协议和传输速率，对极细同轴线的特性阻抗、衰减、屏蔽性能及信号完整性进行验证；对于EMI要求较高的工业视觉、机器视觉和高速摄像设备，还需要重点验证线束屏蔽层与连接器金属结构之间的连续性，以及整机装配后的EMC表现。在实际替代过程中，建议工程团队通过样品打样、阻抗测试、高速眼图测试、S参数测试、串扰测试、EMI/EMC测试以及可靠性测试，对替代线束进行系统验证。对于采购部门，则可以要求供应商提供与 I-PEX 82678-100B-01-D 对应的规格确认、连接器匹配说明和样品测试支持。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，可根据客户高速图像采集模组、工业相机、机器视觉设备及其他高速电子设备的实际结构需求，围绕40Pin、40AWG、200mm、1-1以及20878-040T-01连接器配置进行极细同轴线束的兼容开发与生产制造，为工程师提供从样品验证到批量生产的线束替代支持。
