I-PEX 82899-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

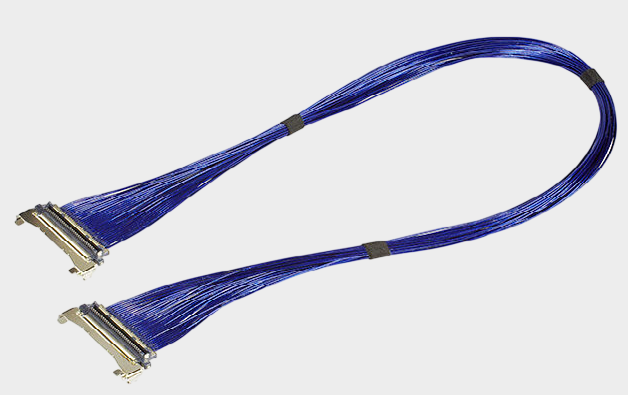

在笔记本电脑、高性能显示设备、AI终端、工业视觉、智能设备及高速计算平台中，随着数据传输速率不断提升，设备内部线缆不仅需要满足小型化和高密度布线要求，还必须具备良好的信号完整性和抗干扰能力。本文重点介绍的 I-PEX 82899-100B-02-D，属于CABLINE®-UM系列50Pin极细同轴线束评估型号，采用40AWG极细同轴线结构，线长规格为100mm，适用于高密度、高速信号内部连接场景。与传统普通导线相比，极细同轴线将信号导体、绝缘层及屏蔽结构进行同轴化设计，使高速信号在相对受控的电磁环境中传输，同时配合精密连接器，可在有限设备空间内实现多通道高速互联。对于工程师而言，这类线束的价值不仅体现在“线径更细、占用空间更小”，更重要的是能够在高速传输过程中兼顾信号完整性、EMI控制和机械连接可靠性；对于采购人员而言，则可以重点关注线束型号、连接器型号、线材规格、长度、Pin数以及与现有PCB端连接器的兼容关系。

极细同轴线束是如何降低干扰的？其核心并不是简单依靠“线材更细”，而是通过同轴结构和屏蔽路径对电磁场进行约束。极细同轴线通常由中心导体、绝缘介质、屏蔽层及外部保护结构组成，高速信号主要沿中心导体传输，而外围屏蔽层能够在一定程度上隔离外部电磁噪声，同时降低自身高速信号向周围空间辐射的可能。当多根高速信号线密集排列在笔记本、显示模组或高速计算设备内部时，普通并行导线之间容易产生串扰，而独立同轴屏蔽结构能够减少相邻信号之间的电磁耦合，因此更有利于保持高速信号的稳定传输。CABLINE®-UM连接器进一步采用 ZenShield®全屏蔽技术及多点接地设计，从线缆屏蔽一直延伸至连接器接口区域，使高速信号通道形成更加完整的屏蔽环境；同时，0.4mm接点间距和机械锁扣结构，也有利于在高密度、小型化设备中实现稳定连接。因此，对于工程师在进行高速接口设计时，不能只看线缆是否能够“导通”，还需要综合考虑特性阻抗、信号衰减、串扰、屏蔽连续性、接地路径以及连接器结构等因素。

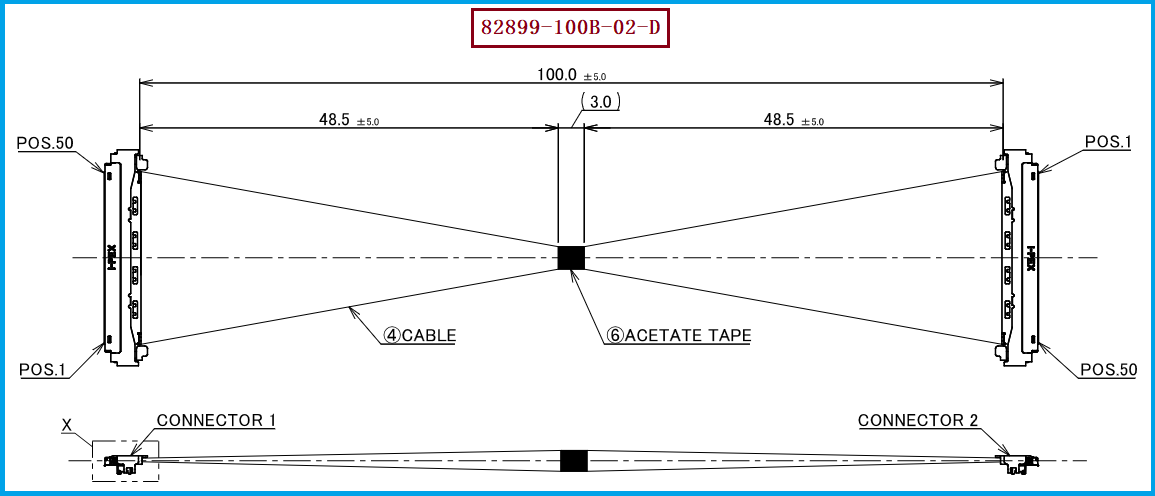

针对 I-PEX 82899-100B-02-D这一50Pin极细同轴线束，其线材端配套使用的连接器型号为 20878-050T-01，属于CABLINE®-UM系列50Pin Plug Housing（公端塑胶主体），对应的线材规格为 AWG#40。对于工程师来说，在进行替代设计或二次开发时，应特别关注“连接器Pin数+线材AWG+线束长度+Pin Assignment+端接方式”之间的整体匹配，而不能仅按照外观尺寸进行替换。AWG#40属于极细规格，在有限空间内可以实现较高的布线密度，但由于导体尺寸、传输损耗、机械强度及端接工艺等因素与普通线材存在明显差异，因此对压接、剥线、同轴屏蔽处理及成品电气测试提出了更高要求。对于采购人员而言，选购或替代 I-PEX 82899-100B-02-D时，建议明确要求供应商按照原产品的连接器型号 20878-050T-01及 AWG#40规格进行配套，并进一步确认Pin数、线长及实际端接定义，从而避免出现“连接器能够插入，但高速性能或电气参数无法满足”的情况。

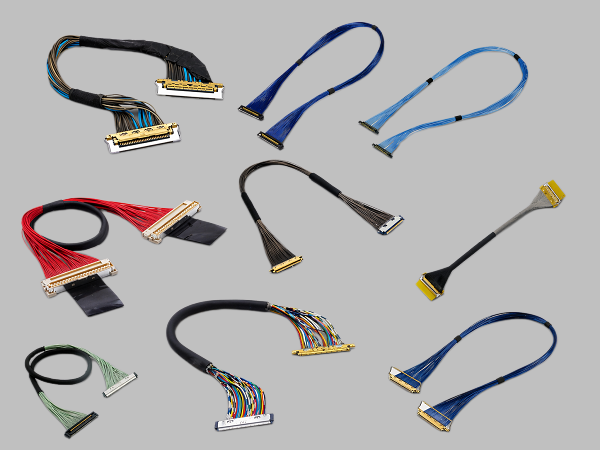

在实际项目中，如果原设计采用 I-PEX 82899-100B-02-D，而企业希望寻找国产化、成本优化或第二供应商替代方案，建议从“接口兼容、电气性能、机械尺寸、线材结构、端接工艺”几个方面进行综合验证。该产品对应的是50Pin CABLINE®-UM结构，线材端连接器为 20878-050T-01，适配 AWG#40极细同轴线，因此替代线束首先应保证连接器配合关系和Pin定义一致，同时根据实际高速信号要求进行阻抗、插损、回损、串扰及屏蔽性能验证。尤其对于USB4、Thunderbolt、高速显示、工业视觉等应用，不能仅通过低速导通测试判断替代品是否合格，而应结合实际工作频率进行信号完整性测试。我们公司可提供：I-PEX 82899-100B-02-D兼容替代线束方案，可根据客户的连接器接口、AWG#40极细同轴线、Pin数、线长、端接定义及应用环境进行定制生产，为工程师提供从样品打样、规格确认到批量生产的极细同轴线束配套方案，同时也可协助采购人员建立原厂线束与兼容替代方案之间的供应链选择。
