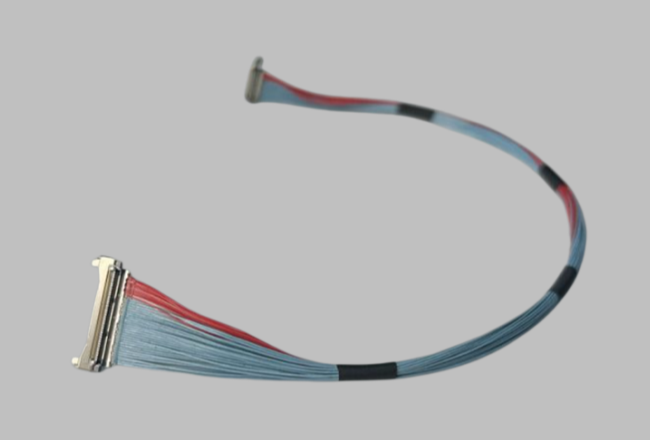

I-PEX 82285-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

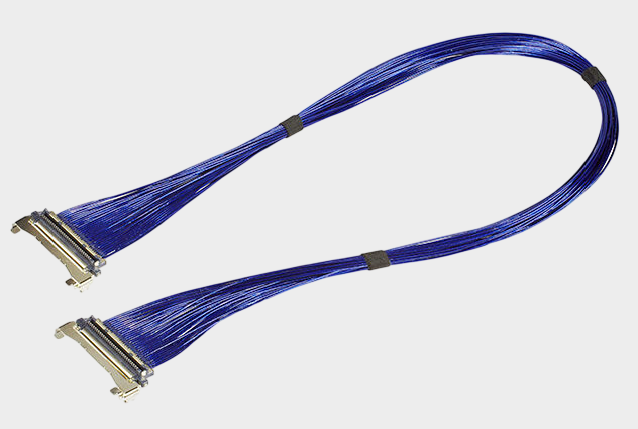

对于笔记本电脑、显示模组、AI终端、工业视觉设备以及高速计算设备而言，内部空间不断缩小，但高速信号传输速率却持续提升，极细同轴线束因此成为兼顾高密度布线与高速信号完整性的重要连接方案。本文所关注的 I-PEX 82285-100B-02-D，属于 CABLINE®-UM 系列 50Pin、40AWG、200MM、1-N Pin Assignment 极细同轴线束评估规格，其线材端配套连接器型号为 20878-050T-01。CABLINE®-UM 采用0.4mm Contact Pitch、Vertical Right Angle结构，并支持最高40Gbps/lane PAM3高速传输，同时采用ZenShield®全EMI屏蔽及机械锁扣设计，因此在高速、高密度、小型化设备内部互连中，对线束本身的信号完整性、屏蔽性能、阻抗一致性以及加工可靠性提出了较高要求。对于工程师而言，选用这类线束时不能只关注Pin数、长度和连接器型号，还需要重点评估高速信号传输过程中可能出现的各种干扰问题。

极细同轴线束虽然具有独立屏蔽结构，但在实际高速应用中，信号干扰仍然需要从整个互连链路进行分析。首先是串扰问题，当多根高速信号线在极小空间内高密度排列时，相邻通道之间可能产生电磁耦合，导致近端串扰或远端串扰，最终表现为信号波形畸变、噪声增加以及接收端误码风险上升。其次是外部EMI干扰及信号泄漏，高速信号本身会产生较高频率的电磁能量，如果线缆屏蔽层、连接器屏蔽结构或接地路径存在不连续，就可能造成电磁泄漏，也容易受到周围电源、时钟及其他高速器件的干扰。除此之外，阻抗不连续也是工程师经常需要关注的问题，尤其在线缆、端子、连接器及PCB过渡位置，如果结构尺寸、绝缘介质或导体几何关系发生明显变化，就可能产生反射，影响高速信号眼图和传输质量。因此，极细同轴线束不能简单理解为“把线连接起来”，而应作为高速信号链路的一部分进行整体设计与验证。

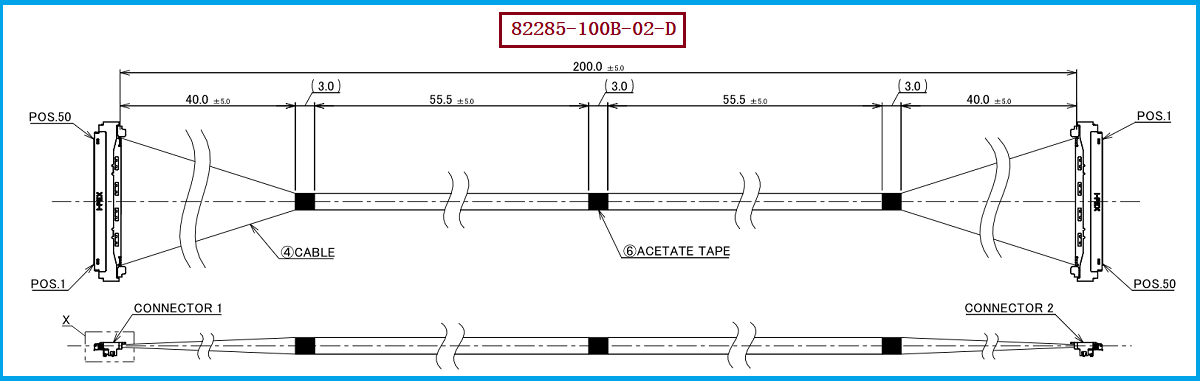

对于 I-PEX 82285-100B-02-D 这类50Pin、40AWG、200MM的极细同轴线束，线材制造精度会直接影响高速传输表现。极细同轴线内部导体、绝缘层、屏蔽层以及外被之间存在明确的电气结构关系，其中导体尺寸及圆整度、绝缘材料的介电特性与厚度、屏蔽层覆盖及接地连续性，都会影响特性阻抗、衰减、串扰以及信号反射。特别是在40AWG等极细线径条件下，制造公差所占的比例更加明显，如果不同批次或不同位置的线材结构一致性不足，就可能导致高速信号参数出现波动。因此，对于工程师来说，替代线束不能只追求“连接器能插上”，而应重点确认Pin Assignment、线径、线材结构、阻抗要求、屏蔽方式、端接工艺以及整体尺寸是否与原设计相匹配；对于采购人员而言，则应关注供应商是否具备稳定的极细同轴线束制造能力，以及批量生产时能否持续保持产品的一致性和交付稳定性。

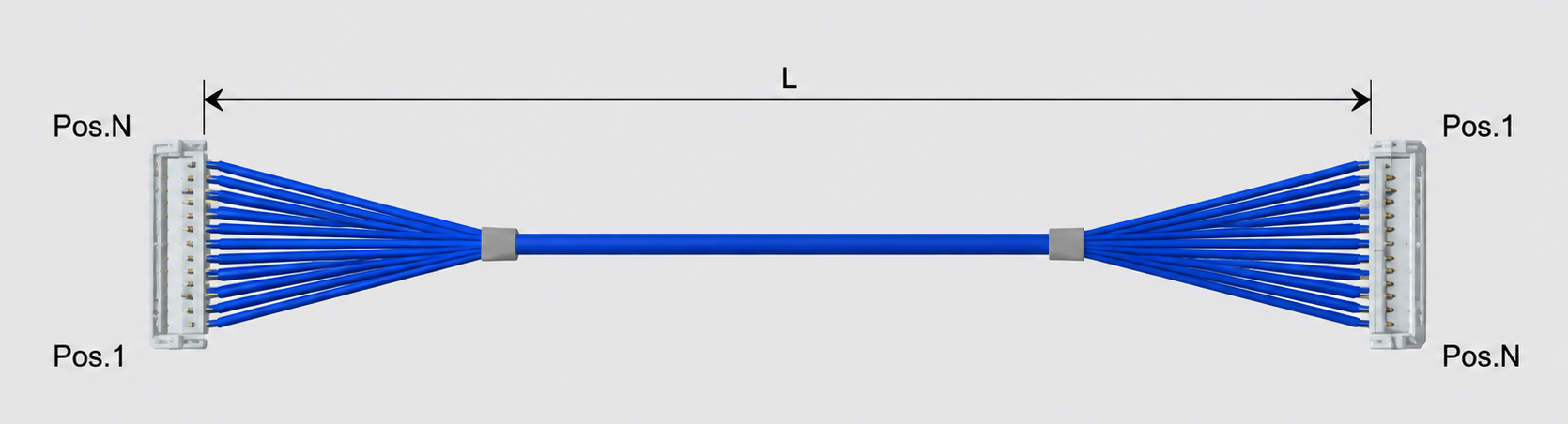

在进行 I-PEX 82285-100B-02-D 的兼容或替代选型时，建议工程师首先以原线束的50Pin、40AWG、200MM、1-N Pin Assignment作为基础条件，同时核对线材端连接器 20878-050T-01 的匹配关系，并进一步确认PCB端连接器、Pin定义、线序、出线方向、线材外径、屏蔽结构以及高速信号要求。由于CABLINE®-UM属于0.4mm超细间距高速连接方案，替代产品即使在外观尺寸上接近，也不意味着能够直接实现电气兼容，因此建议在样品阶段对阻抗、插损、回损、串扰、屏蔽连续性及高速信号完整性进行针对性验证。对于采购人员，如果原厂线束存在价格、交期、供应稳定性或定制灵活性方面的压力，可以考虑寻找具备成熟极细同轴线束生产工艺的厂家进行兼容替代开发。我们公司可提供 I-PEX 82285-100B-02-D 兼容替代线束方案，可围绕原产品的50Pin、40AWG、200MM及连接器配置进行匹配开发，为工程师提供样品验证及量产导入所需的极细同轴线束解决方案。
