I-PEX 83042-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

随着AI计算、边缘AI、高性能视觉、智能终端以及高速数据处理设备不断升级，设备内部的数据吞吐量越来越大，同时PCB空间却越来越紧凑。对于工程师而言，AI设备内部不仅需要更高的数据传输速率，还需要在有限空间内完成多通道高速信号的稳定传输，这使传统连接方式面临信号完整性、串扰、EMI以及布线空间等多重挑战。**极细同轴线束（Micro-Coaxial Cable Harness）**因此越来越受到高速电子设备设计人员的关注。相比普通导线，极细同轴线采用同轴结构，通过中心导体、绝缘层、屏蔽层及外部结构形成更加受控的高速信号传输路径，在高速差分信号、显示信号、图像数据及高速接口内部连接中具有明显优势。对于AI设备来说，一根看似非常细小的线束，实际上承担着“高速数据通道”的重要作用：既要尽可能减少空间占用，又要尽可能维持信号完整性和电磁兼容性能。

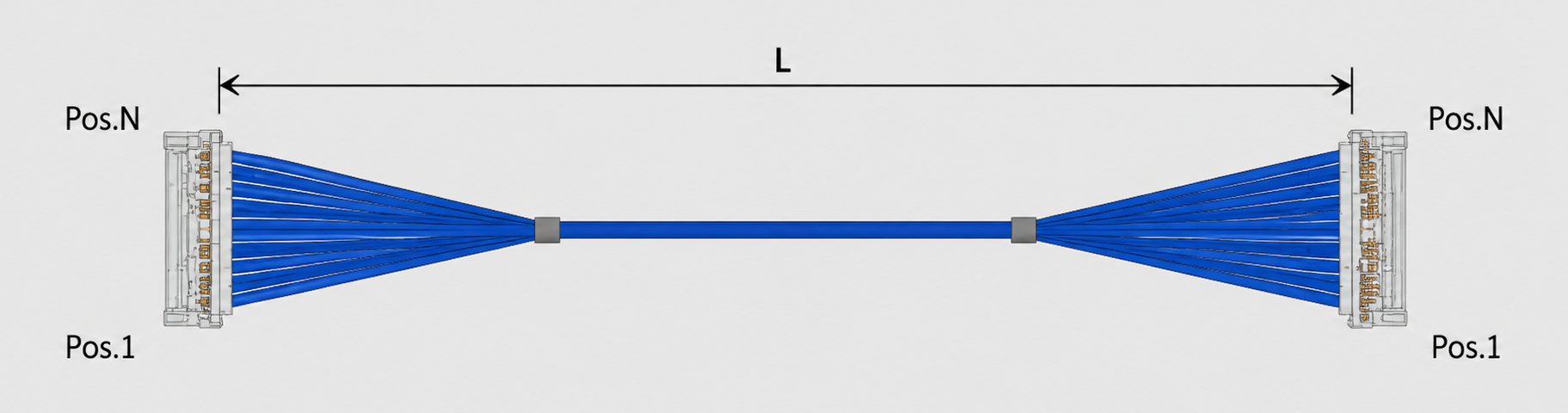

从工程设计角度看，高速数据传输并不是单纯提高“线缆速度”，而是需要整个信号链路保持稳定的阻抗、较低的损耗、较小的串扰以及良好的屏蔽性能。I-PEX CABLINE®-UM系列连接器采用0.4mm超细接点间距、垂直直角出线结构、ZenShield®全EMI屏蔽以及机械锁扣设计，面向高速、高密度设备内部连接需求，其产品资料显示最高可支持40Gbps/lane PAM3级高速传输，并可应用于USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口场景。在这样的连接体系中，极细同轴线束并不是简单承担“导电”功能，而是与连接器、PCB、终端芯片共同构成完整的高速信号链路。以本次介绍的I-PEX 83042-100B-01-D为例，该产品属于50Pin、40AWG、300MM、1-1 Pin Assignment的极细同轴线束方案，线材端配套使用的连接器型号为20878-050T-01。对于工程师而言，40AWG极细线径有利于降低线束在设备内部所占用的空间，而50Pin多通道结构则能够满足较高密度的信号连接需求；对于采购人员而言，300MM长度又为不同设备内部的主板、显示模组、计算模块及其他高速模块之间的空间布线提供了较大的应用灵活性。

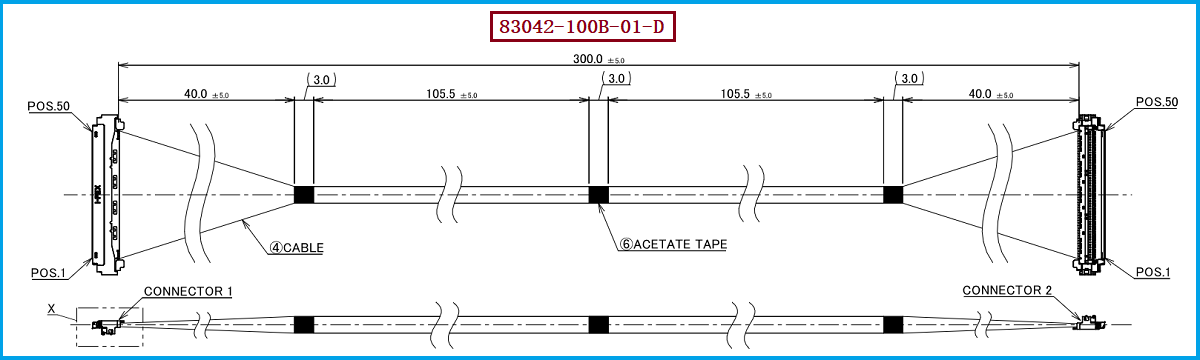

在实际项目选型中，工程师通常需要同时关注Pin数量、线径、线束长度、端部连接器、Pin Assignment以及设备内部走线空间。本款I-PEX 83042-100B-01-D对应的是50Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度为300MM，两端采用1-1对应连接方式，线材端使用的连接器型号为20878-050T-01。与高速设备的应用需求结合来看，这种50Pin多通道、40AWG细线径和300MM长度的组合，更适合需要较多高速信号通道、同时又对内部空间和线束柔性提出要求的设备。特别是在AI计算设备、工业视觉设备、高速摄像设备、智能终端、高性能显示设备以及其他高密度电子设备中，极细同轴线束可以帮助设计人员将高速信号从一个功能模块可靠地引向另一个功能模块，同时减少传统粗线束对结构空间的占用。对于采购人员而言，除了确认料号之外，还应重点核对连接器配套关系、线径规格、Pin数量、长度、公母端结构以及Pin Assignment，避免出现“连接器看似相同，但实际无法直接匹配”的情况。

对于工程师和采购人员来说，如果现有设备或BOM中采用的是I-PEX 83042-100B-01-D，建议首先按照原产品的50Pin、40AWG、300MM、1-1 Pin Assignment及端部连接器20878-050T-01等关键参数进行逐项确认，再结合设备实际空间、阻抗要求、高速信号类型和连接器配合结构进行兼容性评估。需要特别注意的是，极细同轴线束的“兼容替代”并不能只看线长和Pin数量，还需要关注线材电气性能、特性阻抗、屏蔽结构、端子压接/连接方式、连接器匹配、Pin定义以及整体信号完整性。因此，在实际替代项目中，应以原厂连接器配套关系和客户设备的实际接口定义为基础进行样品验证和性能确认。针对需要进行国产化、供应链优化、成本控制或第二供应商导入的项目，我们公司可提供 I-PEX 83042-100B-01-D 兼容替代极细同轴线束方案，可根据客户提供的原线束样品、图纸、连接器型号、线长、Pin数及应用要求进行线束方案匹配，为工程开发、样品验证及批量采购提供相应的极细同轴线束制造支持。
