I-PEX 83041-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

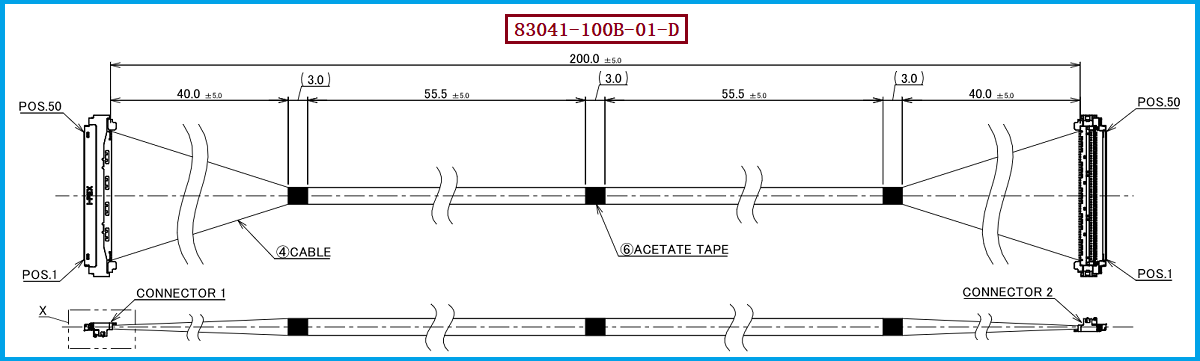

在笔记本电脑、AI终端、高性能显示设备、工业视觉设备、高速计算平台等产品不断向轻薄化、高速化、高密度化发展的背景下，设备内部传统FPC、普通排线在空间占用、信号完整性以及高速传输稳定性方面逐渐面临新的挑战。极细同轴线束凭借独立同轴传输结构、优良的屏蔽能力以及较强的高速信号传输适应性，成为高速电子设备内部互连的重要解决方案。本次介绍的产品为 I-PEX 83041-100B-01-D，属于I-PEX CABLINE®-UM系列50Pin极细同轴线束，采用AWG#40极细同轴线材、50Pin连接方案、1-1 Pin Assignment（两端连接）以及200mm线长规格。该线束配套使用的线材端连接器型号为 20878-050T-01，对应连接器可适配的线材规格为 AWG#40。对于工程师而言，这类产品重点解决的是高速信号连接、有限空间布线及连接可靠性问题；对于采购人员而言，则更关注规格对应、连接器匹配、批量供货及兼容替代能力，因此，在实际项目导入时，需要从“线材+连接器+端接工艺+电气性能”整体进行评估。

从结构来看，极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部保护层构成，其核心特点是让高速信号在相对稳定、受控的传输环境中进行传输，同时利用屏蔽层降低外部电磁干扰以及信号之间的串扰。与普通单根导线相比，极细同轴结构更适合对信号完整性要求较高的高速应用；而与传统FPC方案相比，在部分高速、高密度连接场景中，极细同轴线束能够提供更加灵活的空间布线方式。与 I-PEX CABLINE®-UM系列连接器配套时，其连接器采用0.4mm超细触点间距、Vertical Right Angle（垂直直角）结构、约2.2±0.15mm配合高度，并具备ZenShield®全EMI屏蔽及机械锁扣设计，面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口应用。对于本产品 I-PEX 83041-100B-01-D而言，采用AWG#40线材，在保证极细线径和空间利用率的同时，也需要结合实际信号速率、阻抗、长度、弯折半径及系统EMC要求进行综合验证。

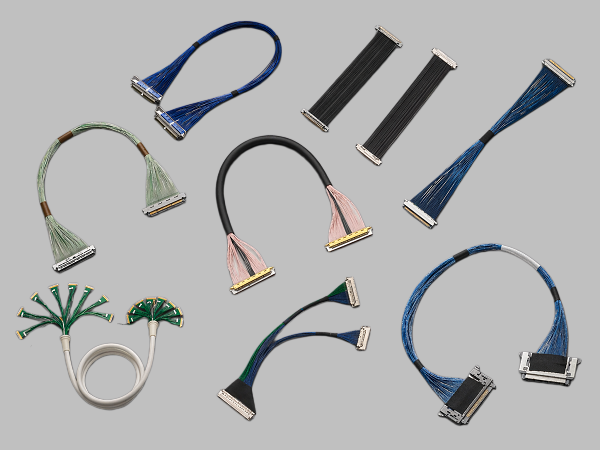

极细同轴线束的应用范围与高速、小型化电子设备高度相关，例如笔记本电脑及平板电脑内部显示连接、高分辨率LCD/OLED显示模组、AI终端、高速计算设备、工业相机及机器视觉设备、VR/AR设备以及高速数据传输模块等。对于工程师来说，选择极细同轴线束不能只看“Pin数”和“AWG”，还需要重点确认连接器系列及具体料号、Pin数量、线材规格、线束长度、Pin Assignment、信号传输速率、特性阻抗、插接方向、配合高度、弯折空间、屏蔽结构以及端接可靠性；对于采购人员，则应进一步核实原厂料号与实际BOM对应关系、连接器是否完全匹配、线材AWG是否符合要求、长度和Pin定义是否一致，以及替代供应商是否能够保证批次一致性和长期供货。特别需要注意的是，AWG#40并不意味着所有AWG#40极细同轴线都可以直接替换，实际替代时还应核对导体结构、绝缘材料、屏蔽结构、特性阻抗、衰减性能以及端接尺寸等关键参数。

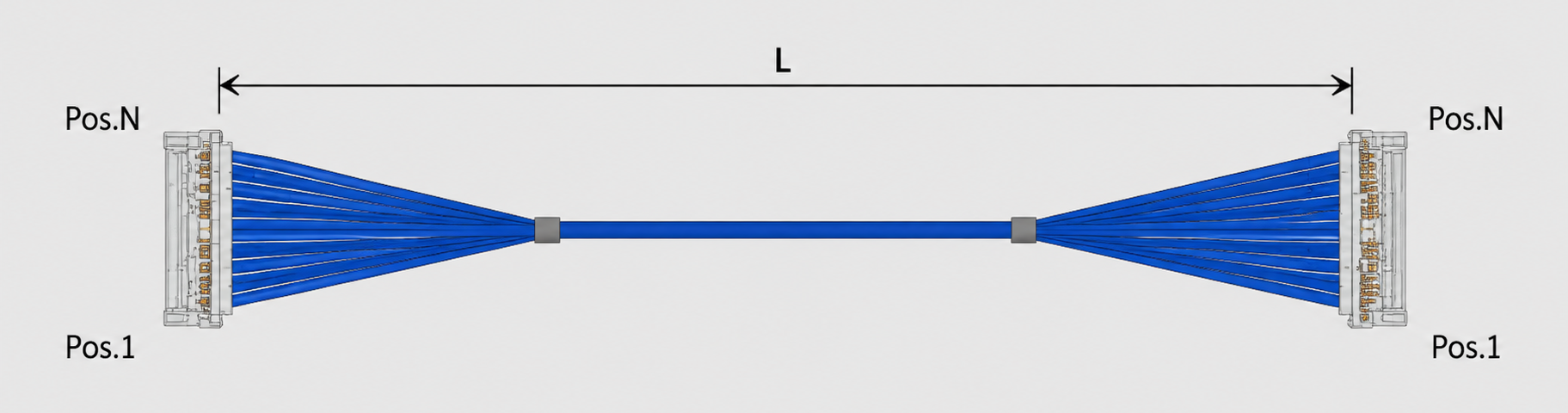

针对工程项目中需要导入 I-PEX 83041-100B-01-D或进行国产化、供应链优化的情况，建议以“连接器匹配+线材规格+Pin定义+长度+电气性能+机械尺寸”作为兼容替代的核心判断依据。本产品对应的线材端连接器型号为 20878-050T-01，适配线材为AWG#40，因此在进行替代设计时，应首先确认50Pin连接器系统、AWG#40极细同轴线以及两端对应Pin Assignment之间的匹配关系，再根据设备实际安装空间确定线长、出线方向和弯折方式。如果项目原设计采用I-PEX CABLINE®-UM系列，替代线束还需要重点确认与对应PCB端连接器的机械、电气及插接兼容性，而不能仅依据“外观相似”判断是否可以直接替换。我们公司可提供 I-PEX 83041-100B-01-D 兼容替代线束方案，可根据客户提供的连接器型号、AWG规格、Pin数量、线长、Pin定义及设备实际使用要求进行极细同轴线束的定制生产，为工程师提供样品验证、规格匹配和替代设计支持，同时也为采购人员提供稳定的极细同轴线束供应方案。
