I-PEX 82649-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

I-PEX 82649-100B-02-D产品解析：12PIN、0.4MM间距兼顾高速与高密度布线

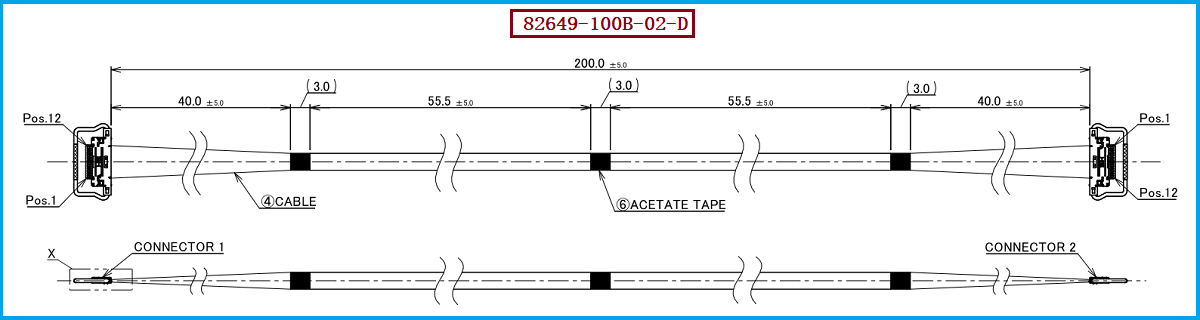

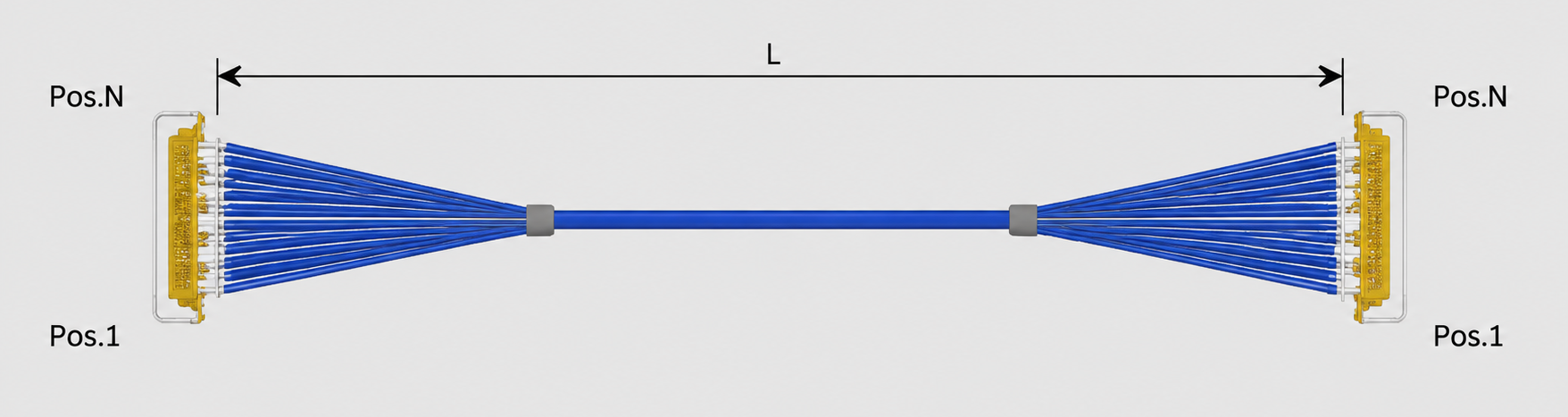

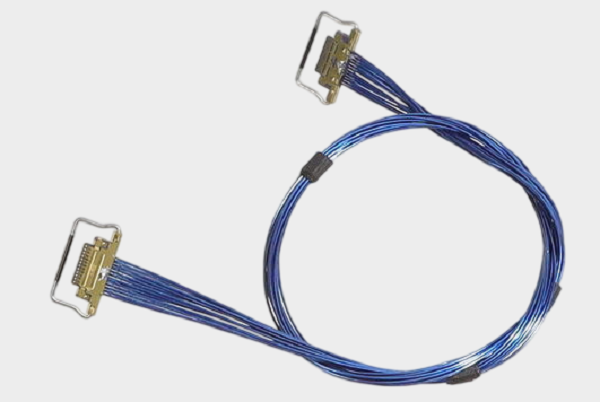

本次介绍的产品为I-PEX 82649-100B-02-D极细同轴线束，根据对应产品资料，该型号属于I-PEX CABLINE®-CA系列极细同轴线束方案，其线材端采用20634-112T-02连接器，连接器为**12PIN、0.4MM Pitch（接触间距）**结构。0.4MM超细间距能够在有限的PCB空间内实现较高的信号通道密度，对于工业相机、视觉采集模块、显示模块及其他小型化高速电子设备具有较好的空间适配价值。与此同时，CABLINE®-CA系列采用水平对插结构及机械锁扣设计，并结合屏蔽及多点接地方案，有利于提升高速信号连接的稳定性和连接可靠性。对于工程师来说，选择这类线束时不能只看连接器PIN数，还需要同时确认PCB端配套连接器、线材规格、线长、Pin Assignment、信号类型以及设备内部走线空间；对于采购人员而言，则应进一步核对原厂料号、连接器型号、端子数量、间距及线束尺寸等关键参数，从而避免出现“连接器看似相同，但实际无法直接替换”的问题。

“极细同轴线束有哪些新应用？”是当前高速电子连接领域值得关注的问题。以工业视觉和AI视觉设备为例，高分辨率图像传感器产生的数据量不断增加，摄像头与主控板之间需要更加稳定的高速数据通道；与此同时，视觉设备通常还要求机身小型化、摄像头模组紧凑化以及内部线路具有一定的弯折和布局灵活性。在这种情况下，极细同轴线束能够将高速传输、小型化、轻量化和屏蔽传输结合起来，因此适合用于摄像头模组、机器视觉设备、自动化检测设备以及机器人视觉系统等场景。除了视觉设备之外，在AR/VR设备、无人机、机器人以及新型智能终端中，设备内部同样存在“空间越来越小、数据速率越来越高”的矛盾，极细同轴线束可以作为高速信号内部连接的一种方案。对于工程师而言，这意味着在新产品设计阶段，可以根据实际信号速率、通道数量、安装空间及机械运动要求，对Micro-Coaxial线束方案进行前期规划；对于采购人员而言，则可以围绕具体原厂型号建立兼容替代供应链，在满足电气和机械要求的前提下降低对单一品牌线束的依赖。

针对I-PEX 82649-100B-02-D的选型与兼容替代，建议工程师和采购人员重点确认“连接器+PIN数+间距+线材+长度+Pin Assignment+安装结构”这一整套参数。该产品线材端连接器型号为20634-112T-02，对应12PIN、0.4MM间距，因此在进行替代开发时，首先需要确认PCB端连接器与线束端连接器的匹配关系，其次还需要根据设备实际高速信号要求确定极细同轴线的线径、阻抗及结构，并核对线长、出线方向、剥线尺寸、屏蔽处理、端部成型及Pin定义等细节。对于采购人员来说，如果目标不是简单购买原厂样品，而是寻找长期稳定的国产替代供应商，更建议在送样阶段同时进行尺寸确认、导通测试、耐压/绝缘测试、阻抗及高速信号完整性验证、机械插拔验证以及整机实装验证，通过样品验证后再导入批量采购。基于该类产品的国产化需求，我们公司可提供：I-PEX 82649-100B-02-D兼容替代线束方案，可根据客户提供的样品、图纸或技术要求，对线束长度、连接器配置、PIN数、0.4MM间距、线材规格及出线形式等进行针对性开发，为工程师提供样品验证和技术对接，并为采购人员提供国产化、批量化供应方案。需要特别说明的是，具体兼容程度应以双方确认的图纸、样品及实际测试验证结果为准。

从单一连接功能到高速视觉基础连接，极细同轴线束迎来更多机会
I-PEX 82649-100B-02-D所代表的12PIN、0.4MM间距极细同轴线束方案，体现了现代电子设备内部连接向“更小空间、更高密度、更高速、更可靠”发展的趋势。随着工业视觉、AI视觉、智能机器人、AR/VR、高速摄像及高性能智能设备不断发展，极细同轴线束的应用场景也将进一步扩大。对于工程师而言，选型时应重点关注高速信号完整性、阻抗、EMI、机械空间以及连接可靠性；对于采购人员而言，则应关注原厂料号对应关系、连接器规格、供应能力、品质稳定性及国产替代可行性。我是【3W电子元器件网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。围绕I-PEX 82649-100B-02-D、20634-112T-02、12PIN 0.4MM这一具体产品配置，我们公司可结合客户实际产品需求提供极细同轴线束兼容替代开发与生产制造服务，帮助客户在保证产品连接与传输需求的基础上，进一步探索稳定、高效的国产化供应方案。
