I-PEX 82860-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

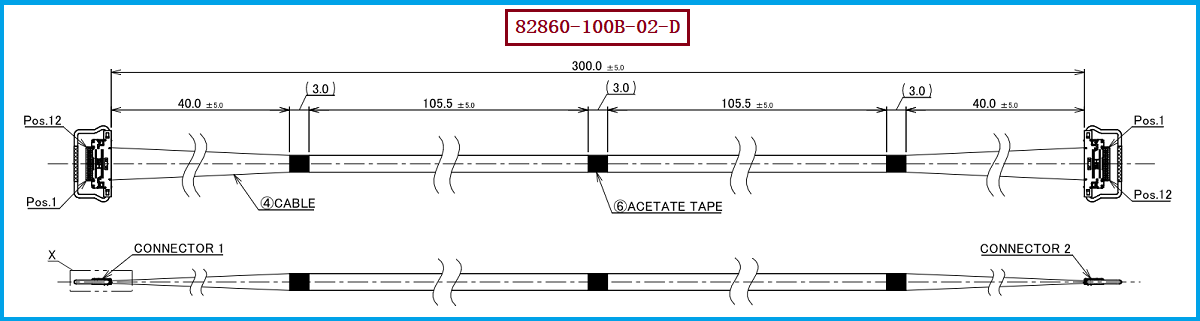

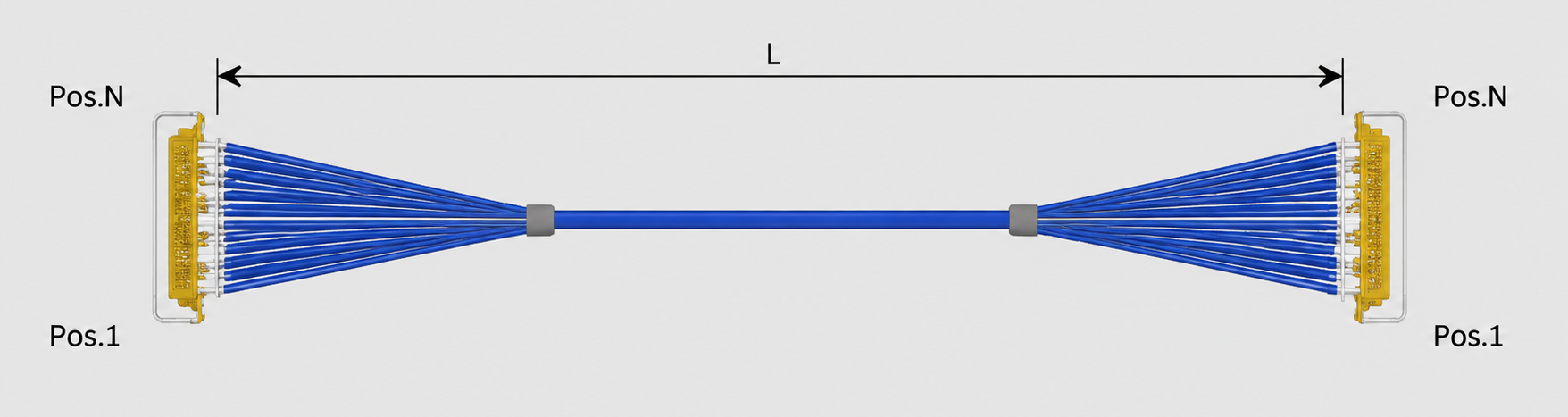

在笔记本电脑、高清显示设备、工业相机、机器视觉、AI视觉设备以及其他高速电子设备中，设备内部空间越来越紧凑，同时高速信号传输速率不断提升，传统线束已经越来越难同时兼顾“小型化、高密度、高速传输和可靠连接”等要求。极细同轴线束凭借较细的线径、良好的屏蔽结构以及高速信号传输能力，逐渐成为高密度电子设备内部连接的重要方案。本文重点介绍的目标产品为 I-PEX 82860-100B-02-D，属于 I-PEX CABLINE®-CA 系列12Pin Micro-Coaxial极细同轴线束，其典型配置为 12Pin、AWG#40、长度300mm、1-N连接关系。与该线材端配套使用的连接器型号为 20634-112T-02，该连接器属于 CABLINE-CA Plug Housing，并可适配 AWG#40 极细同轴线材。对于工程师和采购人员来说，在确认替代产品时，不能只看“CABLINE-CA”或者“12Pin”这样的产品名称，而应同时核对完整料号、Pin数、线径AWG、线长、Pin Assignment、端接结构以及连接器型号。只有这些关键参数全部对应，才能真正提高兼容替代的可靠性。

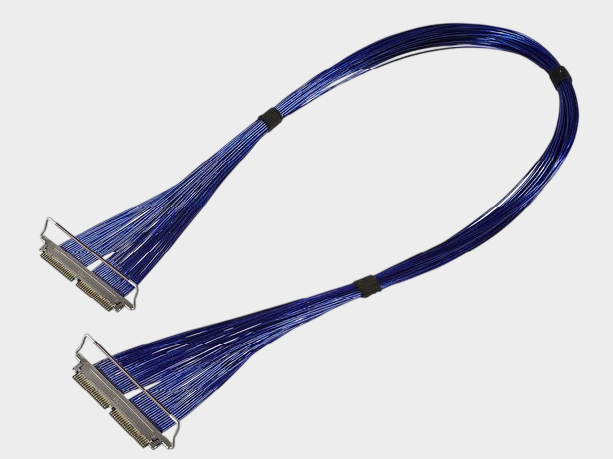

“30Pin极细同轴线束如何选择？”是工程设计和采购选型过程中比较常见的问题。首先需要明确，30Pin并不是单纯代表“30根普通导线”，而是意味着连接器需要提供30个对应的信号/电气连接位置，因此在选择30Pin极细同轴线束时，需要根据设备实际信号数量、信号类型以及接口定义确定Pin数。在I-PEX CABLINE®-CA系列中，除了12Pin之外，还存在10Pin、20Pin、30Pin、40Pin、50Pin、60Pin等不同规格，因此30Pin产品通常更适合信号通道数量更多的显示、摄像、机器视觉、高速数据及其他高密度内部连接场景。其次需要关注线径，不能简单认为“线越细越好”。CABLINE®-CA平台可支持多种Micro-Coaxial线材规格，而AWG#40是该系列标准极细同轴线束中较常见的规格之一。选择30Pin产品时，如果设备对空间、柔软性和高速信号传输有较高要求，可以重点评估AWG#40方案；如果设备对载流能力、机械强度或阻抗匹配存在特殊要求，则需要结合具体应用进一步确定线径。与此同时，还要关注连接器的0.4mm Pitch、高密度端子排列、屏蔽结构以及高速信号完整性。也就是说，30Pin极细同轴线束的选型逻辑应该是“Pin数+线径+长度+连接器+线序+电气性能+机械尺寸”综合判断，而不是仅凭Pin数采购。

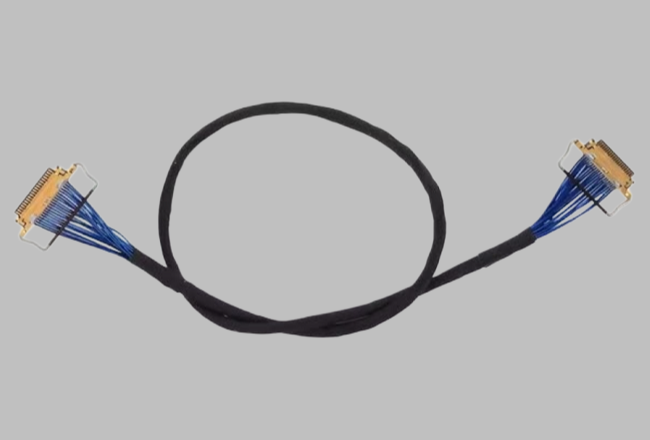

对于工程师而言，极细同轴线束的选型实际上是一个系统匹配问题。以 I-PEX 82860-100B-02-D 为例，其配套线材端连接器型号为 20634-112T-02，适配 AWG#40 极细同轴线材，连接器属于CABLINE®-CA系列，采用0.4mm Pitch高密度设计，并配合机械锁扣及屏蔽结构。CABLINE®-CA定位于高速、小型化内部连接应用，官方产品资料所覆盖的高速接口包括USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等，因此工程师在导入替代线束时，除了检查外观尺寸和Pin定义，还需要关注特性阻抗、插入损耗、回波损耗、串扰、屏蔽连续性以及端接区域的信号完整性。对于30Pin高速线束尤其如此，因为Pin数量增加后，线束整体宽度、端接密度以及相邻通道之间的电磁耦合都会更加值得关注。此外，线束实际安装后的弯曲状态、固定方式、出线方向以及与连接器的配合状态，也可能影响长期可靠性。因此，对于研发工程师而言，推荐在样品验证阶段同时进行结构尺寸、插拔配合、线序导通、高频性能以及整机实际运行测试，而不是仅通过万用表确认导通就判断产品可以替代。

对于 I-PEX 82860-100B-02-D 的兼容替代，建议工程和采购人员首先确认目标产品是否确实为CABLINE®-CA 12Pin方案，再确认12Pin、AWG#40、300mm、1-N等核心条件；其次确认线材端连接器为 20634-112T-02，并确认连接器与AWG#40极细同轴线材之间的端接关系。在此基础上，再进一步核对连接器外形、端子排列、线序、屏蔽结构、出线方向、端部尺寸以及整条线束的长度和公差。如果是30Pin极细同轴线束，则不能直接套用本文12Pin产品的料号，而应根据实际30Pin连接器、目标设备接口定义、线材AWG、线长以及1-N或1-1等连接关系重新选型。对于高速应用，还建议在兼容替代前进行实际的信号完整性验证，包括高速传输测试、阻抗一致性、损耗、串扰及EMI相关测试。我们公司可依据客户提供的I-PEX原厂料号、连接器型号、产品图纸、样品或实际装机需求进行极细同轴线束兼容替代设计，并针对不同Pin数和线长提供对应的制造方案。对于希望寻找 I-PEX 82860-100B-02-D 国产替代产品的工程师和采购人员，可以将原产品的连接器型号20634-112T-02、AWG#40、12Pin、300mm及1-N连接关系作为前期技术沟通的核心依据，从而减少因规格信息不完整造成的选型偏差。
