I-PEX 82861-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、AI设备、工业相机、高分辨率显示、机器视觉、机器人及其他高密度电子设备中，工程师经常会遇到一个问题：为什么同样都是连接设备内部信号的线材，极细同轴线束的价格往往明显高于普通导线、FFC或部分FPC方案？ 对采购人员而言，这种价格差异也常常成为成本评估和供应商选择时重点关注的问题。实际上，极细同轴线的成本并不只是由“铜线有多长”决定，而是与导体尺寸、绝缘结构、同轴屏蔽结构、阻抗控制、高速传输性能、端接精度以及线束制造工艺密切相关。以 I-PEX 82861-100B-02-D 为例，这是一款20 Pin、AWG40规格的CABLINE®-CA系列极细同轴线束，其配套线材端连接器型号为 20634-120T-02，连接器适配的线材规格为 AWG#40。AWG40本身已经属于非常细的线径，在如此微小的线材上还需要完成稳定的导体、绝缘层、屏蔽层等结构制造，并最终将多根极细同轴线以较高一致性完成端接，因此其制造难度远高于普通电线。对于工程师来说，极细同轴线真正提供的是“在有限空间内实现高速、稳定、低串扰信号传输”的综合能力；对于采购人员来说，购买的也不仅是一段线材，而是一套经过精密制造和质量控制的高速信号连接方案。

极细同轴线之所以具有更高的技术价值，与其特殊的内部结构直接相关。普通导线通常以导体和绝缘层为基本结构，而极细同轴线需要在极小外径条件下，对中心导体、绝缘介质、屏蔽层及外被等多个结构进行精密控制，使信号能够在高速、高频环境下保持更加稳定的传输特性。尤其是在高速差分信号应用中，阻抗一致性、信号衰减、串扰以及EMI抗干扰能力都会直接影响最终系统性能。CABLINE®-CA采用0.4mm接触间距及水平对插结构，并配合屏蔽及多点接地设计，可用于高密度、高速内部连接场景。对于 82861-100B-02-D 这样的20 Pin、AWG40极细同轴线束而言，线材越细，制造过程中的尺寸控制和端接难度就越高；线束制造企业需要控制导体剥离、绝缘层处理、屏蔽层处理、同轴结构一致性以及端子压接等多个环节。特别是在多芯线束中，如果某一根线的加工尺寸或端接位置出现偏差，就可能影响整体装配和高速信号表现。因此，极细同轴线的价格差异，本质上体现的是材料成本+精密加工成本+高速信号性能保障成本+质量控制成本。从工程选型角度看，与其单纯比较“每米多少钱”，不如进一步关注线径、阻抗、结构、长度、Pin数、连接器匹配以及实际高速信号性能；从采购角度看，也应该将一次性采购价格与产品良率、交期稳定性、批次一致性以及国产替代后的综合成本结合起来评估。

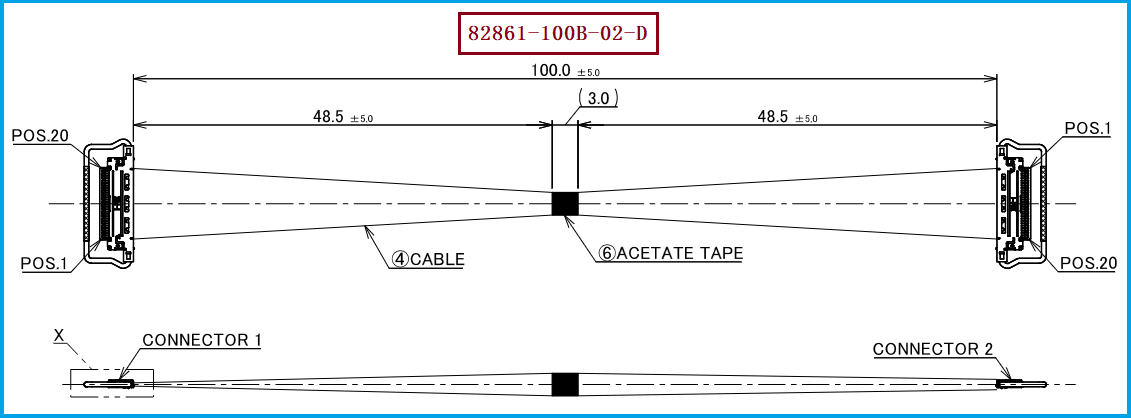

针对采用CABLINE®-CA系列连接方案的设备，如果项目BOM中使用的是 I-PEX 82861-100B-02-D，工程师在进行国产化、第二供应商导入或成本优化时，需要重点确认连接器、Pin数量、线材规格、线长、Pin Assignment以及端接结构等关键条件。根据所对应的产品资料，82861-100B-02-D属于20 Pin Micro-Coaxial 40AWG线束方案；其配套线材端连接器型号为 20634-120T-02，适配线材规格为 AWG#40。因此，在进行兼容替代设计时，不能仅仅做到“外形看起来一样”，还需要从连接器配合尺寸、端子位置、线材AWG、同轴结构、屏蔽连续性、线序、线长及装配可靠性等方面进行验证。对于工程师而言，建议在样品阶段重点验证连接器插合、机械锁扣、线束弯折空间、信号完整性及EMI表现；对于采购人员而言，则可以进一步比较原厂供应与国产兼容供应在单价、MOQ、交期、量产能力、品质稳定性及售后响应方面的综合成本。我们公司可提供：I-PEX 82861-100B-02-D兼容替代线束方案，可围绕20 Pin、AWG#40以及对应的20634-120T-02连接器应用需求，为客户提供极细同轴线束的样品打样、规格确认及批量制造服务，帮助客户降低对单一供应来源的依赖，并为产品国产化、供应链优化和成本控制提供新的选择。

在极细同轴线束的选型和替代过程中，建议工程师首先确认原有线束的完整规格，而采购人员则需要将技术要求转化为可量化的供应商交付标准。对于 I-PEX 82861-100B-02-D，建议重点围绕“20 Pin+AWG40+20634-120T-02连接器+对应线长及线序”的组合关系进行确认。如果设备属于高速显示、摄像、机器视觉或其他高速数据传输应用，还应进一步验证实际工作频率下的插入损耗、回波损耗、阻抗一致性、串扰及屏蔽效果，而不能仅凭连接器型号或线束外观判断兼容性。与此同时，极细同轴线的替代并不意味着简单复制原产品，而是可以在保持接口尺寸、Pin定义和关键电气性能满足设备要求的前提下，根据客户实际使用长度、弯折方向、出线方式和装配空间进行定制。对于采购端来说，真正有价值的替代供应商不仅需要“价格更低”，还需要具备稳定的AWG40极细同轴线加工能力、精密端接能力、批量生产能力以及持续的品质控制能力。尤其对于长期量产项目，应优先采用“样品验证—小批量验证—量产导入”的方式推进，以降低直接替换带来的工程风险。
