I-PEX 81786-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

内窥镜为什么越来越依赖极细同轴线？空间越小，对线束的要求反而越高

随着高清、超高清、数字成像以及智能诊疗技术的发展，现代内窥镜已经不只是简单的“摄像头+导线”，而是集成了图像采集、高速数据传输、照明、控制等多种功能的精密电子系统。对于工程师而言，内窥镜内部最棘手的问题之一，就是有限空间与高速信号传输之间的矛盾：镜体、镜头模组以及内部结构需要尽可能纤细，但摄像模组产生的图像数据量却越来越大，传统较粗线缆不仅占用空间，而且在高密度布线时容易增加弯折、装配和信号完整性方面的压力。因此，极细同轴线逐渐成为精密成像设备内部高速信号连接的重要选择。所谓“极细”，并不只是把线做得更细，而是在导体、绝缘层、屏蔽层和结构尺寸之间进行精密控制，在尽可能小的外径下实现稳定的高速信号传输。对于内窥镜这类对体积、柔性、信号质量和可靠性同时有要求的产品而言，这种特性尤其具有价值。

---

极细同轴线到底强在哪些方面？小外径背后是信号完整性与空间利用率的综合优势

从工程应用角度看，极细同轴线真正的优势并不是单纯的“细”，而是小型化、高速传输、抗干扰和高密度布线能力的综合平衡。同轴结构通过中心导体、绝缘介质和外部屏蔽结构形成相对稳定的信号传输环境，可以降低外部电磁干扰对高速信号的影响，同时也有助于控制信号之间的串扰。对于内窥镜摄像系统而言，图像数据从前端摄像模组传输至后端处理电路时，如果线缆受到空间限制、弯折或周围电子器件干扰，信号质量就可能受到影响；而采用合理规格的极细同轴线束，可以在有限空间内完成多路高速信号布线。此外，极细线径能够减少线束在狭小结构中的占用空间，使工程师在设计镜体内部走线、转弯及模块布局时拥有更大的自由度。也就是说，极细同轴线的核心价值可以概括为：以更小的空间承载高速信号连接，同时兼顾信号完整性和电磁兼容需求。

---

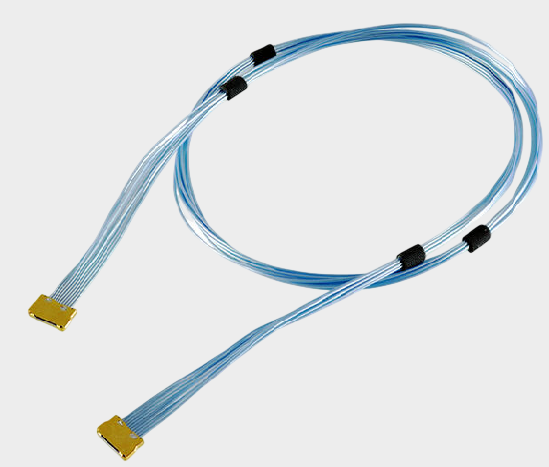

I-PEX 81786-100B-02-D：20Pin、AWG40、200mm的极细同轴线束方案

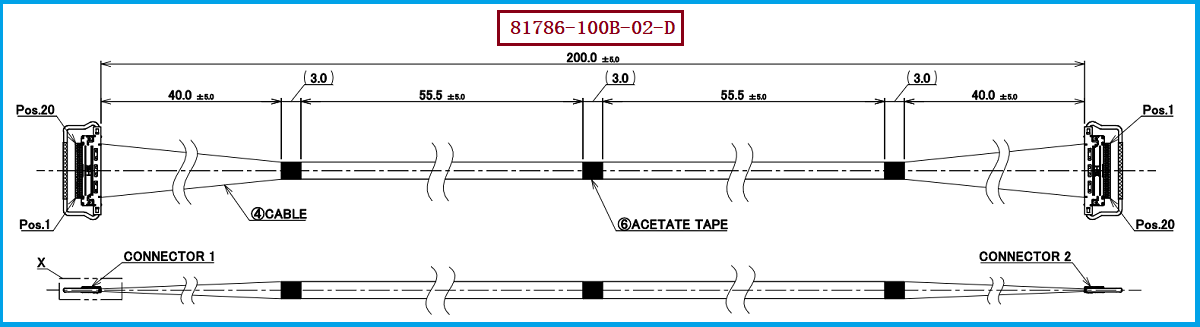

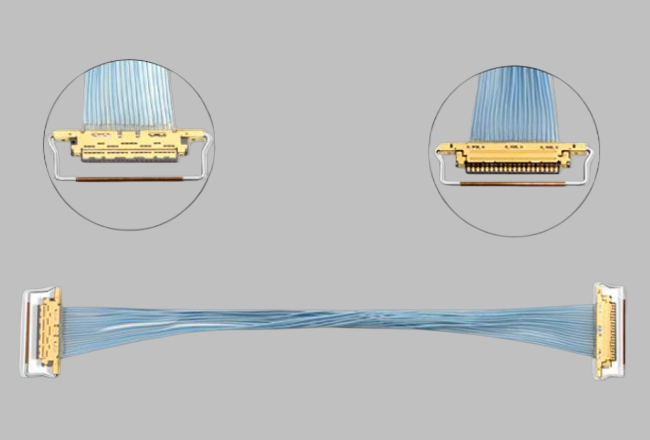

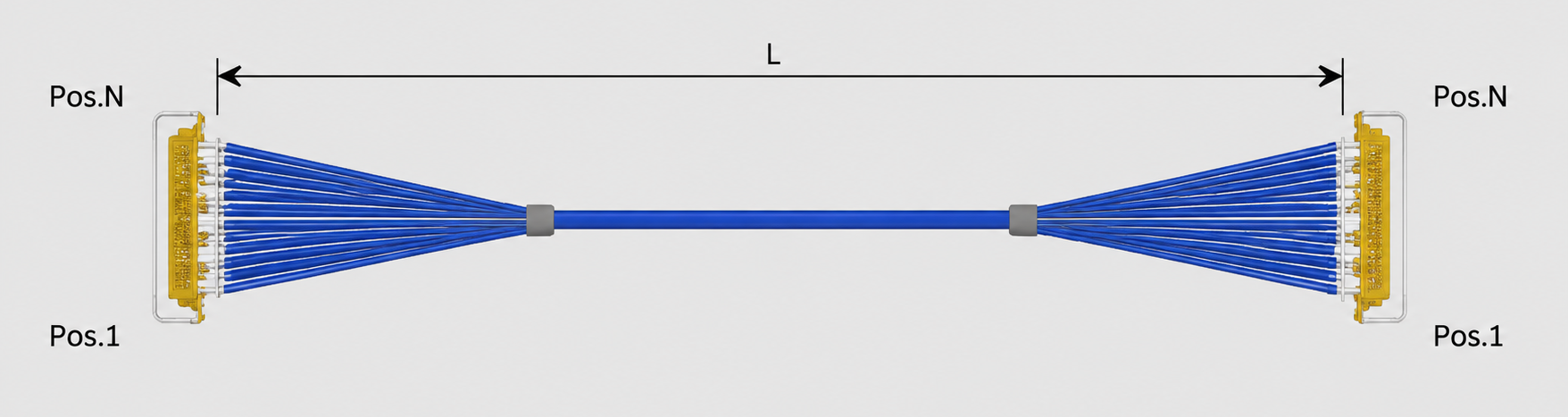

本次介绍的产品型号为 I-PEX 81786-100B-02-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束方案。根据对应产品资料，该型号为20Pin、Micro-Coaxial 极细同轴线、AWG40、长度200mm，并采用1-N线序方案，线材端配套使用的连接器型号为 20634-120T-02。其中，20634-120T-02属于 CABLINE®-CA Plug Housing 20Pin型号，与0.4mm Pitch的CABLINE®-CA系列连接方案相匹配。CABLINE®-CA采用小间距、高密度结构，并具有机械锁扣及屏蔽、多点接地等设计特点，面向高速、小型化内部连接应用。对于研发工程师而言，20Pin + AWG40 + 200mm这一组合适合在需要多路信号连接、同时又受到内部空间限制的设备中进行方案验证；对于采购人员而言，则可以直接以 I-PEX 81786-100B-02-D 作为原有方案的型号基准，从Pin数、线径、长度、线序、连接器及端接工艺等维度进行兼容性核对，而不应只按照“外观相似”进行替代。

---

选型和兼容与替代方案参考及建议：不要只看型号，更要核对完整线束参数

如果研发或采购正在寻找 I-PEX 81786-100B-02-D 的国产化、兼容或替代方案，建议首先确认原设计中的20Pin配置、AWG40线材、200mm长度以及1-N线序要求，同时重点核对端接端所使用的 20634-120T-02 连接器型号。对于高速极细同轴线束而言，真正决定替代方案能否稳定导入的，不仅是连接器能否插合，还包括线材结构、特性阻抗、屏蔽方式、端子压接质量、剥线尺寸、同轴结构一致性、线序定义以及成品电气性能等因素。尤其对于内窥镜、工业视觉、精密摄像设备等应用，线束通常需要在狭小空间内完成布线，因此还应结合实际装配空间确认线束外径、弯折半径、出线方向及长度公差。针对这一类需求，我们公司可提供 I-PEX 81786-100B-02-D 兼容替代线束方案，可依据客户提供的原厂样品、图纸或BOM，对20Pin、AWG40、200mm及对应连接器等关键参数进行匹配，并围绕线材、端接、线序和成品测试进行定制化生产，为工程师提供国产替代验证样品，也为采购人员提供批量导入时的供应链替代选择。

---

从“能用”到“稳定量产”：极细同轴线束是精密设备可靠性的关键连接环节
对于内窥镜及其他精密成像设备来说，线束虽然只是整个产品中的一个连接部件，却直接参与高速图像数据的传输，其制造一致性会影响整机的稳定性。因此，极细同轴线束的价值并不只是节省空间，更在于通过精密的线材结构和端接工艺，在有限尺寸内实现稳定可靠的信号连接。I-PEX 81786-100B-02-D 以20Pin、AWG40、200mm的规格，为小型化、高密度内部连接提供了具有代表性的Micro-Coaxial方案；而采用 20634-120T-02 连接器，则进一步满足CABLINE®-CA系列小型化连接需求。对于正在进行国产替代、降本、第二供应商导入或新项目选型的企业，与其单纯寻找“同型号产品”，不如从线材结构+连接器+端接工艺+电气性能+机械尺寸+批量一致性的完整方案出发进行评估。我们公司专注于极细同轴线束的生产制造，可针对类似 I-PEX 81786-100B-02-D 的产品提供兼容替代及定制化线束制造服务，帮助客户在保证产品性能和装配匹配的基础上，进一步提升供应链灵活性。
从内窥镜到工业相机、机器视觉、精密显示及其他高速电子设备，产品越趋向小型化、高速化和高密度化，对内部线束的要求就越高。极细同轴线能够在有限空间中兼顾高速信号传输、抗电磁干扰和高密度布线，因此成为精密电子设备的重要连接方案。我是【3W电子元器件网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。以 I-PEX 81786-100B-02-D 为例，其20Pin、AWG40、200mm的极细同轴线束配置，以及配套的 20634-120T-02 连接器，为类似应用提供了明确的工程参考。对于需要国产替代、供应商拓展或定制开发的客户，我们公司可围绕原有产品规格进行极细同轴线束兼容替代与生产制造，为研发工程师和采购人员提供更加灵活的线束解决方案。
