I-PEX 82980-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、显示设备、工业视觉、摄像模组及其他高密度电子设备中，内部高速信号连接不仅需要满足传输性能，同时还需要兼顾空间尺寸、布线灵活性和长期可靠性。针对这类应用需求，I-PEX 82980-100B-01-D是一款采用极细同轴线结构的高速线束产品，适用于对线束尺寸和信号传输性能要求较高的设备内部连接。该产品采用20PIN连接方案，线材端配套连接器型号为20634-120T-02，连接器采用20PIN、0.4MM间距设计，可实现高密度信号连接。对于工程师而言，在进行此类极细同轴线束选型时，除了确认PIN数、连接器型号和线束长度，还应重点关注线材规格、端接方式、特性阻抗、信号完整性以及机械可靠性等参数；对于采购人员而言，则需要进一步确认产品料号、连接器匹配关系及替代产品的一致性，避免出现“型号相近但无法直接替换”的情况。

极细同轴线束由于线径小、结构精密，在实际设备内部通常会经历装配弯折、走线转角、设备开合以及长期动态运动，因此耐弯折能力是评价线束可靠性的重要指标。工程测试时，一般需要根据产品实际使用状态确定弯折半径、弯折角度、往复次数、弯折速度和测试环境，再通过专用弯折测试设备进行反复弯折。测试过程中不能只观察线束外观，还需要结合导通电阻、接触电阻、绝缘性能以及高速信号传输性能进行前后对比。对于高速极细同轴线束，更重要的是关注弯折之后是否出现阻抗变化、传输损耗增加、串扰恶化或屏蔽性能下降等问题。实际开发过程中，可以根据客户设备的弯折路径和运动工况制定针对性的耐弯折测试方案，例如模拟屏幕反复开合、摄像模组运动或设备内部动态布线，以验证线束在长期使用条件下的可靠性。因此，对于I-PEX 82980-100B-01-D这类20PIN高速极细同轴线束，在进行国产替代开发时，也应将耐弯折性能作为重要验证项目，而不能仅以“尺寸相同、能够插入连接器”作为判断替代成功的依据。

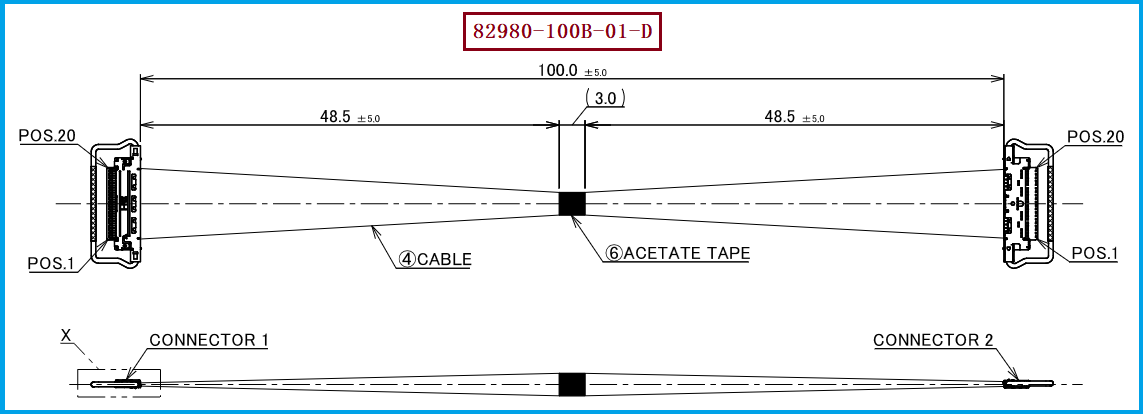

对于工程师来说，选型时首先应确认原产品的I-PEX产品料号/型号：82980-100B-01-D，然后核对线材端连接器是否为20634-120T-02，并确认连接器为20PIN、0.4MM间距，同时进一步核对线束长度、线序、端接结构、线材规格及设备内部安装空间。如果应用属于高速信号传输，还需要进行完整的SI验证，重点评估插入损耗、回波损耗、串扰、阻抗一致性等指标。对于采购人员而言，则建议不要只按照“20PIN极细同轴线”进行采购，而应将产品料号/型号+连接器型号+PIN数+Pitch+线材规格+长度+端接方式作为供应商询价和替代评估的基础条件。我们公司长期专注于极细同轴线束的生产制造及兼容替代，可根据客户提供的原厂样品、图纸或产品料号进行线材、端接及尺寸匹配开发，我们公司可提供：I-PEX 82980-100B-01-D兼容替代线束方案，帮助客户在满足安装尺寸和连接器匹配要求的基础上，进一步针对线束长度、弯折路径、高速信号性能及批量生产需求进行定制。

对于需要替代I-PEX 82980-100B-01-D的项目，建议工程师和采购人员采用“连接器匹配+线材匹配+结构匹配+电气性能验证+可靠性验证”的方式进行综合评估。首先确认线材端连接器型号20634-120T-02及其20PIN、0.4MM间距特征，确保替代线束能够与设备端连接器可靠配合；其次核对线束长度、出线方向、线序和端接尺寸，避免安装过程中产生干涉；再次确认极细同轴线的电气参数以及高速信号性能，尤其是高速显示、摄像和数据传输应用，更应该进行实际设备上的信号完整性测试。在可靠性方面，建议增加弯折、拉力、插拔、温度及环境耐久等测试，其中耐弯折测试应尽量模拟客户设备真实使用工况。对于批量采购项目，还应关注替代线束的一致性、端接良率、交付能力及长期稳定供货能力。通过上述方式，可以避免仅凭外观尺寸判断兼容性，从而提高国产替代项目的一次验证成功率。
