I-PEX 82981-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

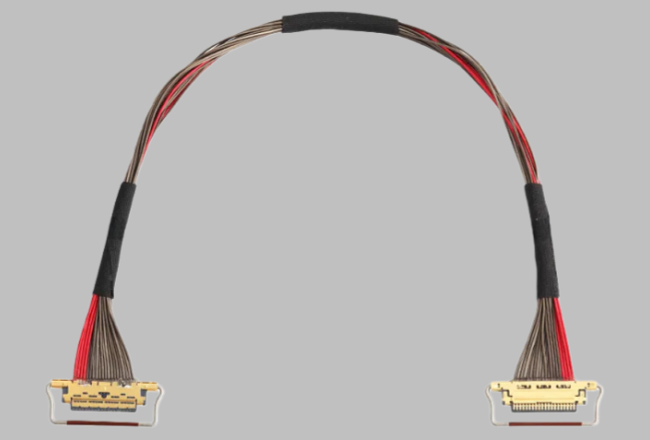

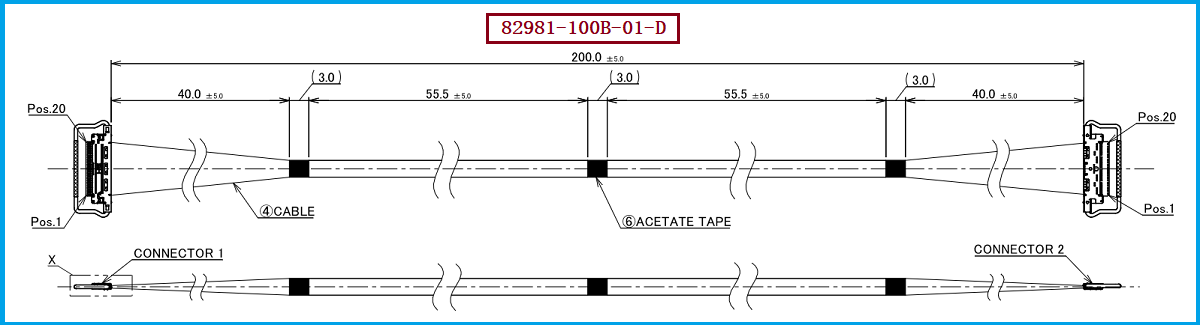

在笔记本电脑、高分辨率显示设备、工业视觉、AI设备及其他高速电子产品内部，线束虽然不是体积最大的器件，却直接参与高速信号传输，其长度、线材结构、阻抗一致性、连接器匹配及加工工艺都会对最终信号质量产生影响。本文以 I-PEX 82981-100B-01-D 这款极细同轴线束为参考对象进行分析。根据相关产品资料，该产品属于 CABLINE®-CA 系列20Pin Micro-Coaxial Harness，采用 AWG#40 极细同轴线，长度规格为约 200mm，并采用 1-1 Pin Assignment 连接方式。线材端配套连接器型号为 20634-120T-02，该连接器对应20Pin CABLINE-CA Plug Housing，并可适配 AWG#40 规格线材。对于工程师而言，这类20Pin、AWG#40的极细同轴线束能够在有限空间内实现多通道高速信号连接；对于采购人员而言，则需要重点确认产品料号、Pin数、线长、线径、端接方式及连接器型号是否与原设备设计一致。

极细同轴线束长度对信号质量影响多大？线越长，损耗为什么会增加？

高速信号在线束中传输时，并不是“只要导通就不会变化”。随着线束长度增加，信号需要经过更长的传输路径，导体损耗、介质损耗以及高频趋肤效应等因素会逐渐累积，从而造成插入损耗增加、信号幅度下降以及边沿变缓。与此同时，长度增加也意味着阻抗不连续、连接器过渡以及制造公差对信号完整性的影响更加明显。当传输速率进一步提高时，工程师不能只关注直流导通和低频电阻，而需要从整个高速链路的角度评估 Insertion Loss（插入损耗）、Return Loss（回波损耗）、阻抗一致性、串扰以及眼图质量。因此，极细同轴线束并不是“越短越好”这么简单，而是需要在设备空间、装配路径和高速信号性能之间取得平衡。以 I-PEX 82981-100B-01-D 所对应的20Pin、AWG#40、约200mm线束方案为例，在进行国产替代或重新设计时，如果将线长明显增加，就不能简单复制原有结构后直接使用，而应重新评估高速信号传输性能。

对于高速极细同轴线束而言，AWG#40只是线径规格，并不能单独代表最终的信号性能。实际传输效果还受到同轴结构、中心导体与屏蔽层结构、绝缘材料、特性阻抗控制、线材一致性、连接器端接质量以及线束整体加工工艺等因素影响。尤其当线束长度增加后，累计损耗更加明显，因此工程师在选型时需要把“线径+结构+长度+连接器+高速协议”作为一个完整链路进行考虑。另一方面，极细同轴线本身具有良好的屏蔽结构，可以降低外部电磁干扰及通道之间的串扰，但如果端接区域处理不合理、屏蔽连接不连续或阻抗发生明显突变，即使线材本身性能良好，也可能影响高速信号完整性。因此，在 I-PEX 82981-100B-01-D 的兼容替代开发中，我们不仅关注 AWG#40 线材是否一致，同时也关注 20634-120T-02 连接器的匹配、20Pin线路定义、线长以及端接工艺，使替代线束能够更加接近原方案的电气和机械连接要求。

对于工程师和采购人员而言，如果需要寻找 I-PEX 82981-100B-01-D 的兼容替代极细同轴线束，建议首先确认原产品的20Pin配置、1-1线路关系、约200mm线长以及 AWG#40 线材规格，再进一步确认设备端连接器与线材端连接器的机械尺寸、Pin位、插合方向及端接结构。其中，本文对应的线材端连接器型号为 20634-120T-02，因此在进行替代方案评估时，应重点验证连接器匹配、线材AWG、线长公差、阻抗一致性、屏蔽连续性以及高速信号测试结果。对于采购端，如果只是为了降低采购成本而直接更换线束供应商，而没有验证上述参数，可能出现“尺寸可以安装，但高速性能不稳定”的情况。我们公司专注于极细同轴线束生产制造，可根据客户设备的实际结构、长度、Pin数、线材规格和连接器要求进行兼容开发与批量生产，我们公司可提供 I-PEX 82981-100B-01-D 兼容替代线束方案，并围绕原产品规格进行线材、连接器及加工工艺匹配，为工程师提供样品验证及为采购人员提供国产替代供应方案参考。

极细同轴线束长度是影响高速信号质量的重要因素
极细同轴线束长度对信号质量的影响不能忽视。线束越长，高频传输过程中的累计损耗通常越明显，同时阻抗控制、连接器过渡、屏蔽连续性和制造一致性的重要性也会进一步提高。因此，在高速电子设备内部进行极细同轴线束选型时，应避免单纯以“能够导通”或“尺寸相同”作为判断依据，而应从整个高速链路的信号完整性角度进行评估。以 I-PEX 82981-100B-01-D 为参考，其20Pin、AWG#40、约200mm及1-1线路配置，为高速内部连接提供了一种典型的极细同轴线束方案。我是【3W电子元器件网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于需要国产替代的客户，我们可围绕 20634-120T-02连接器、AWG#40线材及对应线长和Pin位配置进行兼容替代开发，帮助客户在满足机械安装要求的同时，更好地兼顾高速信号传输性能、产品稳定性及采购成本。
