I-PEX 81423-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

极细同轴线束一秒能传多少G数据？关键不只看“线”，还要看整套高速连接方案

在高速电子设备中，工程师经常会问：极细同轴线束一秒能传多少G数据？ 其实，极细同轴线束本身并不是一个简单按照“每秒多少GB”来定义性能的器件，其实际高速传输能力与线材结构、特性阻抗、连接器、端接工艺、传输距离以及整个链路的信号完整性设计密切相关。以 I-PEX CABLINE®-CA 系列连接方案为例，其连接器采用 0.4mm Pitch 超细间距设计，并面向高速差分信号传输应用，官方产品信息显示可支持最高 32 Gbps/Lane PAM4 的高速传输能力。因此，如果按照单Lane计算，理论上的信号速率可以达到每秒32Gbit，也就是约 4GB/s 的比特换算值；但这并不意味着一条30Pin极细同轴线束实际就能固定达到32Gbps，更不能简单理解为“每秒传输32GB数据”。实际设备的数据吞吐量还需要结合Lane数量、编码方式、协议开销以及主机和终端芯片能力综合判断。对于工程师而言，真正应该关注的是整条高速链路能否稳定满足目标接口的眼图、损耗、串扰和阻抗要求。

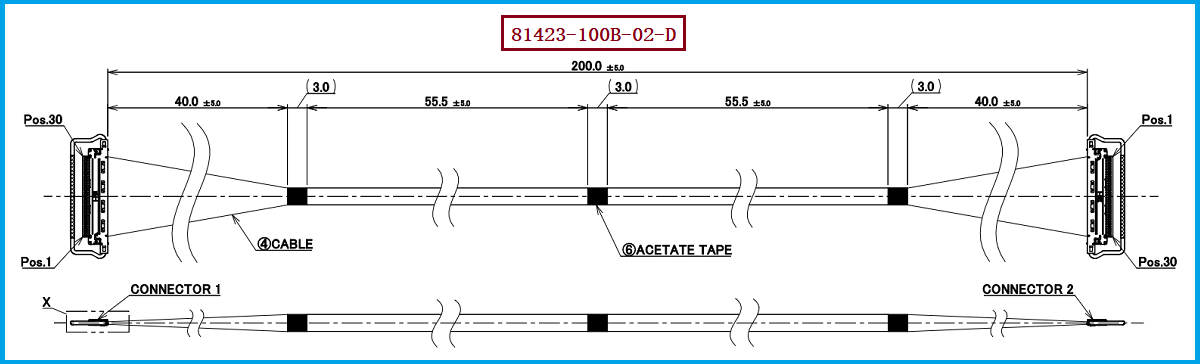

I-PEX 81423-100B-02-D：30PIN、0.4MM间距的高速极细同轴线束方案

本文重点介绍的产品型号为 I-PEX 81423-100B-02-D，对应 CABLINE®-CA 系列30Pin极细同轴线束方案。该产品采用 30Pin、0.4mm间距 的线材端连接器结构，所使用的线材端连接器型号为 20634-130T-02。从产品选型角度来看，0.4mm Pitch意味着在有限PCB空间内可以实现更加紧凑的多Pin排列，有利于高密度内部连接和设备轻薄化设计；30Pin则能够满足多通道高速信号及相关控制信号的组合布线需求。对于笔记本电脑、高分辨率显示设备、工业相机、机器视觉、AI视觉设备以及其他需要高速内部连接的电子产品而言，这类极细同轴线束能够在有限空间内兼顾高速信号传输与柔性布线需求。对于采购人员来说，在进行替代料选型时，应重点核对 I-PEX 81423-100B-02-D、连接器型号20634-130T-02、30PIN、0.4MM Pitch、线束长度、Pin Assignment以及线材规格，避免只按照外观或Pin数采购而造成实际装配和信号性能不匹配。

随着USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口不断向更高数据速率发展，设备内部连接已经不能只满足“能够导通”这一基本要求，而必须进一步控制高速信号在传输过程中的损耗、反射、串扰和电磁干扰。极细同轴线通过中心导体、绝缘层、屏蔽层等结构形成相对稳定的传输环境，同时配合高速连接器的屏蔽和接地设计，可以帮助高速差分信号保持更加稳定的传输状态。以 CABLINE®-CA 产品平台为例，其连接器采用机械锁扣、屏蔽结构和多点接地设计，并具有0.4mm超细间距和约1.0mm插合高度，非常适合空间受限的高速电子设备内部连接。因此，“一秒能传多少G”只是高速线束选型的结果表现之一，真正决定产品能否稳定工作的是整个链路的信号完整性设计。 对工程师而言，在进行高速线束开发时，应同时关注线材规格、阻抗一致性、端接质量、连接器匹配以及实际应用环境，而不是单独追求更高的标称速率。

针对采用 CABLINE®-CA 30Pin连接方案的设备，如果原设计参考 I-PEX 81423-100B-02-D，采购或研发进行国产替代时，建议首先确认PCB端配套连接器、线材端连接器及机械尺寸是否一致，再进一步确认线材规格、线束长度、Pin定义、1-N/1-1连接方式以及高速信号性能要求。本文产品对应的线材端连接器型号为 20634-130T-02，连接器为 30PIN、0.4MM Pitch，这些参数属于替代设计中的关键匹配条件。我们公司专注于极细同轴线束的生产制造，可根据客户设备结构、线材规格、长度、Pin Assignment及高速信号传输需求进行线束方案开发与生产，我们公司可提供 I-PEX 81423-100B-02-D 兼容替代线束方案，可面向研发打样、小批量验证及批量采购提供对应的极细同轴线束产品。对于采购人员而言，如果目标是降低供应链成本、提高交付灵活性或寻找国产替代供应商，建议在确认连接器和机械尺寸匹配的基础上，再通过样品测试对高速信号完整性、插拔可靠性和装配一致性进行验证。

高速极细同轴线束的核心不是“跑得快”，而是“稳定地跑得快”
极细同轴线束一秒能传多少G数据？ 从高速连接技术角度来看，CABLINE®-CA平台最高可支持 32 Gbps/Lane PAM4 级别的高速传输应用，但具体到某一条线束，其实际传输能力仍取决于线材、连接器、长度、结构、接口协议及整机系统设计。对于本文介绍的 I-PEX 81423-100B-02-D，其线材端采用 20634-130T-02连接器，30PIN、0.4MM Pitch，适合对空间、高速信号和连接可靠性同时有要求的电子设备内部连接。我是【3W电子元器件网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于工程师而言，选对线材和连接器、控制高速链路的信号完整性，比单纯追求一个更高的“Gbps”数字更加重要；对于采购人员而言，选择具备成熟极细同轴线束制造和兼容替代能力的供应商，则有助于提升项目导入和量产阶段的供应保障能力。
