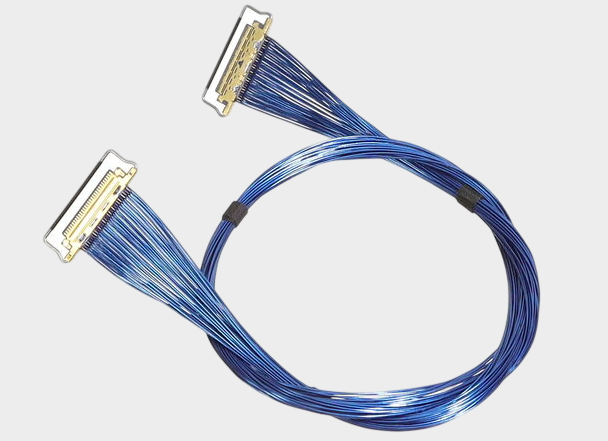

I-PEX 82651-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、工业相机、机器视觉、高清显示、AI视觉设备等产品中，内部空间越来越紧凑，而高速数据传输速率却不断提升，这对线束的尺寸、阻抗一致性、串扰控制以及连接可靠性提出了更高要求。I-PEX 82651-100B-02-D属于 CABLINE®-CA 系列30Pin Micro-Coaxial极细同轴线束，采用 AWG#40 极细同轴线，并配套线材端连接器 20634-130T-02。根据对应产品资料，该方案为30Pin、AWG#40、300mm长度的极细同轴线束，适用于对空间、高速信号及连接可靠性均有要求的电子设备内部连接场景。对于工程师而言，这类线束并不是简单的“导线连接”，而是高速信号链路中的重要组成部分；对于采购人员而言，则需要重点关注产品料号/型号、连接器型号、线材规格、Pin数量、长度及端接一致性等关键参数。

二、极细同轴线束如何保证信号质量？核心在于结构、阻抗与屏蔽的协同

高速信号在极细同轴线束中传输时，信号质量主要受到阻抗匹配、传输损耗、串扰、EMI以及连接器端接质量等因素影响。极细同轴线采用中心导体、绝缘层、屏蔽层等结构，使高速信号能够在相对稳定的电磁环境中传输；与此同时，通过合理控制导体尺寸、绝缘介质以及屏蔽结构，可以帮助维持高速链路所需要的电气特性。对于 I-PEX 82651-100B-02-D而言，采用 AWG#40 极细同轴线，并使用 20634-130T-02 作为线材端连接器，能够形成与对应连接器系统相匹配的高速线束方案。连接器方面，CABLINE®-CA系列采用0.4mm间距、水平对插结构，并结合屏蔽及多点接地设计，有助于降低外部电磁干扰及高速信号之间的相互影响。也就是说，要保证信号质量，不能只看“线材”，而应该从线材结构＋连接器＋端接工艺＋阻抗控制＋屏蔽接地整个高速链路进行综合设计。

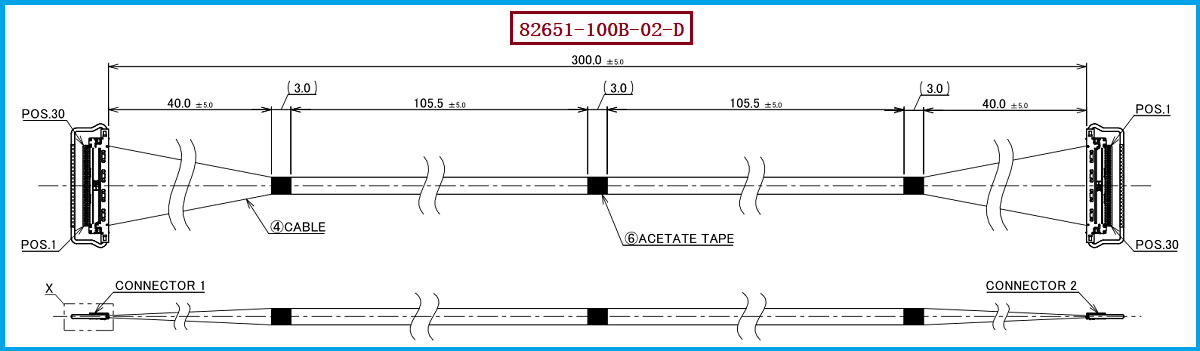

对于高速线束设计工程师而言，线束长度增加以后，传输损耗、时延以及信号完整性问题通常会更加值得关注，因此不能简单认为“线越细、越柔软、越容易布线”就一定适合高速传输。82651-100B-02-D对应30Pin、AWG#40、300mm规格，在实际项目选型时，需要结合具体信号速率、传输协议、走线环境、弯折要求以及设备内部空间进行综合评估。CABLINE®-CA系列连接器采用0.4mm Pitch及小型化设计，可帮助设备实现高密度连接；同时，机械锁扣结构能够降低连接器未完全插合或振动松脱所带来的连接风险。对于工程师来说，在进行高速线束设计时，应特别关注线束长度、Pin定义、连接器匹配、线径、阻抗及端接一致性，避免仅依据外观尺寸或普通导通测试判断线束是否满足高速应用要求。

在进行 I-PEX 82651-100B-02-D 的选型、国产替代或批量采购时，建议工程师和采购人员首先确认原设计中的30Pin配置、AWG#40线材规格、300mm长度以及线材端连接器 20634-130T-02，同时核对Pin Assignment、连接方向、PCB端配套连接器及设备内部安装空间。如果项目需要替换原厂线束，不能只做到“连接器能插上”，还需要综合验证高速信号完整性、阻抗一致性、插拔可靠性、端接质量以及批次稳定性。我们公司专注于极细同轴线束的生产制造，可根据客户的连接器、Pin数、线材规格、长度及Pin定义等需求进行对应的线束开发与生产，我们公司可提供 I-PEX 82651-100B-02-D 兼容替代线束方案，帮助工程师进行国产替代选型及应用验证，也可根据实际项目需求提供相应规格的定制化极细同轴线束。
