I-PEX 82663-100B-01-D CABLINE-CA 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、工业相机、AI视觉设备、机器人、服务器以及高分辨率显示设备不断向轻薄化、高速化和高密度方向发展，设备内部连接线束面临“空间越来越小、传输速度越来越高、信号要求越来越严”的综合挑战。极细同轴线正是在这种应用需求下得到广泛应用的一类高速信号线材。与普通单芯导线相比，极细同轴线采用特殊的同轴结构，使信号导体与外围屏蔽结构保持相对稳定的空间关系，更有利于控制高速信号传输过程中的电磁场分布、阻抗特性及外部干扰。对于工程师而言，极细同轴线的优势不仅体现在“线径细”，更重要的是其能够在有限的设备空间内兼顾高速传输、信号完整性、屏蔽和柔性布线需求；对于采购人员而言，则需要关注线材结构、AWG规格、阻抗、长度、连接器及加工工艺等完整参数，而不能单纯按照普通电子线的采购方式进行选型。

极细同轴线通常由中心导体、绝缘层、屏蔽层和外部保护层组成，每一层材料都承担不同的功能。中心导体负责高速信号传输，需要在极小线径下兼顾导电性能和机械柔韧性；绝缘层不仅承担电气隔离作用，还会影响导体与屏蔽层之间的距离以及整体特性阻抗；外围屏蔽层能够形成相对封闭的电磁屏蔽环境，有助于降低外部噪声进入信号链路以及高速信号向周围空间产生辐射；最外层保护材料则负责提升线材在弯折、装配和使用过程中的机械可靠性。因此，极细同轴线并不是简单地把普通电线做得更细，而是通过导体尺寸、绝缘材料、屏蔽结构和整体外径之间的精密匹配，实现高速信号传输与小型化布线的平衡。尤其对于高频高速信号而言，线材的几何结构和材料特性都会直接影响阻抗、损耗、串扰及信号完整性，这也是工程师选择极细同轴线的重要原因。

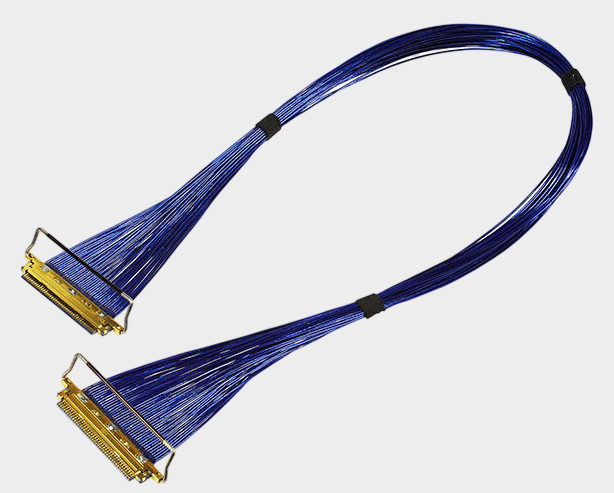

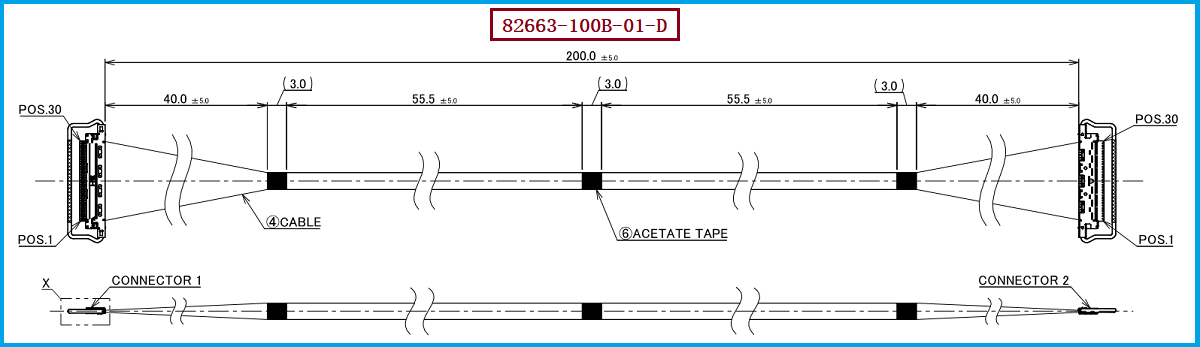

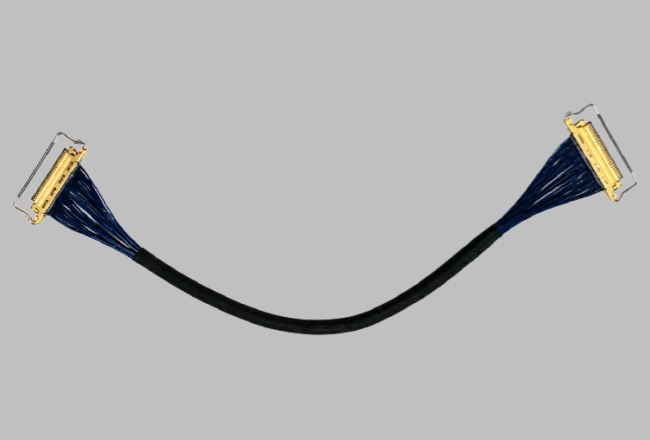

本次重点介绍的产品为 I-PEX 82663-100B-01-D，属于CABLINE-CA系列30Pin极细同轴线束方案，采用Micro-Coaxial极细同轴线材，规格为AWG40，特性阻抗为50Ω，线束长度为200mm，线位定义为 1-1。所谓1-1线位定义，即线束两端对应Pin位按照1对1方式连接，例如1号位对应1号位、2号位对应2号位，以此类推，这对于工程师进行PCB接口设计、信号定义和替代验证具有重要意义。该线束配套的线材端连接器型号为 20634-130T-02，属于CABLINE-CA 30Pin连接器组件。I-PEX CABLINE-CA采用0.4mm接触间距及水平对插结构，并配合机械锁扣、屏蔽及多点接地设计，面向高密度、高速信号连接应用。对于工程师而言，在开发同类替代线束时，应同时确认30Pin、AWG40、50Ω、200mm、1-1线位定义以及连接器型号等关键参数；对于采购人员而言，则应确认替代产品是否真正满足原产品的机械、电气和装配要求，而不仅仅是连接器能够实现插拔。

针对 I-PEX 82663-100B-01-D 的兼容替代，建议工程部门首先确认原线束的核心规格，包括30Pin数量、Micro-Coaxial线材类型、AWG40线径、50Ω阻抗、200mm长度以及 1-1线位定义，同时确认线材端使用的 20634-130T-02 连接器组件及实际设备端配合关系。在机械方面，需要进一步核对连接器外形、出线位置、线束端部尺寸、固定区域、弯折方向和整机安装空间；在电气方面，则应根据设备实际工作频率、传输速率及信号类型，对阻抗、插入损耗、回损、串扰及EMI等进行验证。对于采购人员来说，如果原供应链存在交期、成本或供应稳定性方面的压力，可以在原规格基础上导入第二供应商，通过样品测试、装机验证和批量一致性验证逐步建立替代供应体系。我们公司可提供：I-PEX 82663-100B-01-D兼容替代线束方案，可根据客户提供的原厂料号、样品、图纸或设备安装要求，对极细同轴线材、连接器、Pin数、长度、线位及端部加工结构进行匹配开发，为客户提供面向工程验证和量产应用的极细同轴线束兼容替代方案。
