I-PEX 82662-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

从“线缆连接”到“高速信号传输”：极细同轴线束究竟是如何工作的？

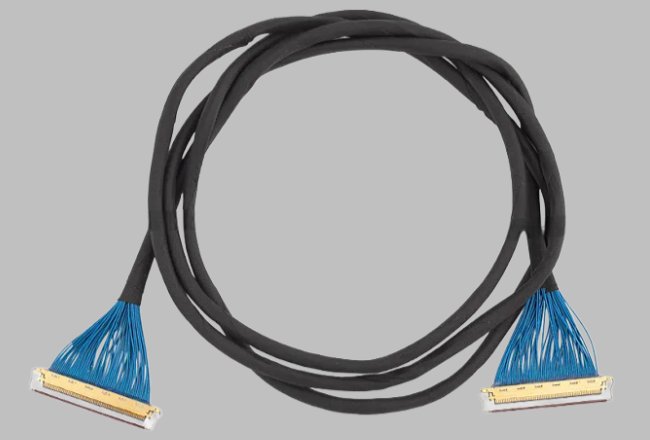

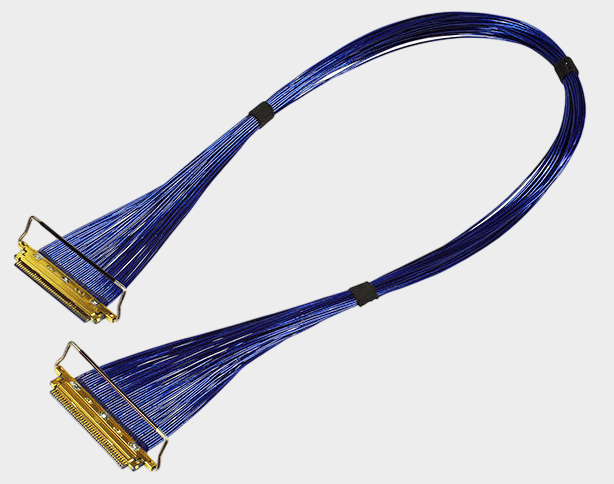

在高速电子设备内部，线束承担的不只是“把两个连接器连起来”的任务，更重要的是在有限空间内实现稳定、低干扰的高速信号传输。以 I-PEX 82662-100B-01-D 为例，这是一款CABLINE®-CA系列30Pin Micro-Coaxial极细同轴线束，长度为100MM，线材端配套使用的连接器型号为 20634-130T-02。它的工作过程可以简单理解为：发送端设备将高速电信号送入极细同轴线的中心导体，信号沿导体向另一端传播，而外围的绝缘介质与屏蔽结构共同构成受控的电磁传输环境，使高速信号能够在微小尺寸的线缆内部保持相对稳定的传输特性；到达另一端后，再通过连接器与PCB或其他电路进行可靠连接。也就是说，极细同轴线束真正的核心价值不是“导电”，而是在高速、高密度、小空间条件下对信号传输路径进行控制。对于工程师而言，需要关注的不只是线束是否导通，还需要关注阻抗、信号完整性、串扰、屏蔽连续性以及连接器匹配；对于采购人员而言，则应该将原厂料号、线径、Pin数、长度和连接器型号作为完整的产品识别条件。

---

极细同轴线束的工作原理揭秘：中心导体、绝缘层与屏蔽层如何协同工作？

极细同轴线束通常由中心导体、绝缘介质层、屏蔽层和外部保护结构组成。高速信号首先通过中心导体进行传输，而绝缘介质层并不是简单的“包裹材料”，其介电特性、厚度和均匀性会直接影响信号传播速度以及特性阻抗；外围屏蔽层则承担电磁场约束和干扰抑制的重要作用，可以降低外部电磁环境对内部信号的影响，同时减少高速信号向周围线路辐射的可能性。当多根极细同轴线被集中排列形成高密度线束后，每根信号通道仍然保持相对独立的传输结构，这也是Micro-Coaxial方案适用于高速、多通道电子设备的重要原因。I-PEX CABLINE®-CA采用0.4mm Pitch结构，并结合屏蔽及多点接地设计，面向高速、小型化内部连接需求；其平台支持多种Micro-Coaxial线规，其中包括AWG40。对于本次产品 82662-100B-01-D 而言，其采用AWG40 Micro-Coaxial Cable并标注50Ω特性阻抗，因此在替代开发过程中，不能只追求“线缆外观和粗细一致”，还应从导体尺寸、绝缘材料、屏蔽结构和阻抗控制等方面进行综合匹配。

---

为什么高速设备需要极细同轴线束？从信号完整性与EMI角度理解82662-100B-01-D

随着USB4、DisplayPort、eDP、MIPI等高速接口的数据速率不断提高，设备内部信号传输对于线束的要求也越来越高。当信号频率提升后，阻抗不连续、连接器过渡区域、线缆结构变化、串扰以及EMI等问题都可能导致信号质量下降，因此高速线束设计需要尽可能让信号在整个传输路径上保持稳定。极细同轴线通过同轴结构对信号路径进行约束，使中心导体与屏蔽结构之间形成相对稳定的传输环境；而连接器的屏蔽结构及接地设计，则进一步帮助控制连接器区域的电磁干扰。CABLINE®-CA采用0.4mm超细间距、水平对插、机械锁扣以及屏蔽与多点接地设计，其产品平台面向高密度高速连接应用，并支持最高32Gbps/Lane PAM4的高速数据传输。对于工程师来说，这种方案的价值在于能够在有限PCB和设备内部空间中完成多路高速信号连接；对于采购人员来说，则意味着替代产品必须关注完整的“线材+连接器+端接工艺”系统，而不能仅以普通导线或普通排线进行价格比较。

---

选型和兼容与替代方案参考及建议：不能只看料号，更要看完整技术匹配

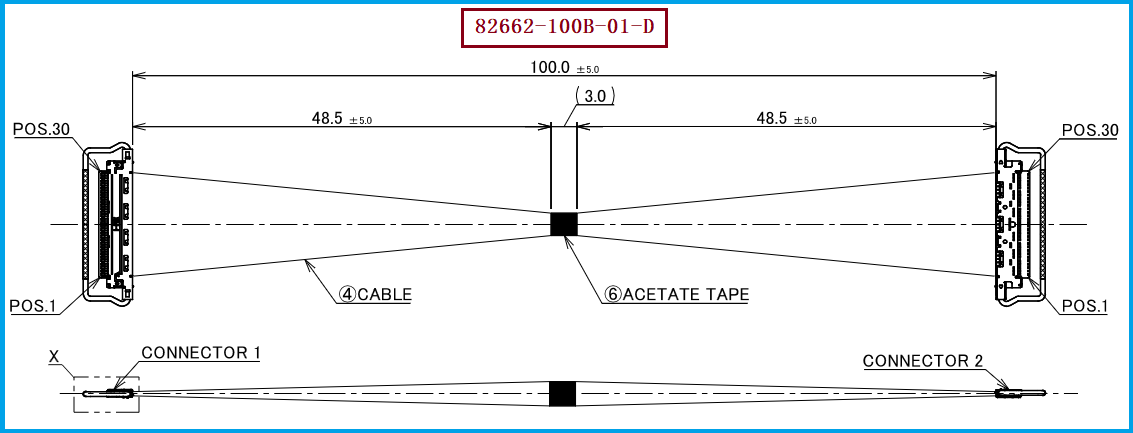

针对 I-PEX 82662-100B-01-D 的兼容与替代，建议工程师和采购人员将30Pin、AWG40、50Ω、100MM、1-1线序以及连接器型号20634-130T-02作为基础识别信息，同时进一步确认两端连接器组件、线材结构、端接方式、固定区域和实际装配尺寸。尤其是高速信号应用，需要根据设备实际工作频率和接口标准对特性阻抗、插损、回损、串扰、导通、绝缘及EMI等项目进行验证。原厂产品可以作为规格和结构参考，但真正实现国产兼容替代，需要做到“能够插接、能够装配、能够稳定传输、能够通过测试并能够批量生产”。我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，针对该型号的30Pin、100MM长度以及20634-130T-02连接器配置，可根据客户原厂样品、工程图纸或具体技术要求进行极细同轴线束的打样、验证及批量制造，为需要国产替代、第二供应商导入或供应链优化的客户提供专业的Micro-Coaxial线束解决方案。

---

从原理到制造：真正可靠的极细同轴线束需要完整的工程能力
从工作原理来看，极细同轴线束实际上是在完成一条经过精确控制的高速信号传输通道；从制造角度来看，则需要把这种“受控传输通道”准确复制到每一条成品线束中。对于 I-PEX 82662-100B-01-D 这类30Pin、100MM的AWG40极细同轴线束而言，导体尺寸、绝缘层、屏蔽层、线材排列、连接器端接、机械锁扣配合、胶固及成品尺寸等任何一个环节发生明显偏差，都可能影响最终使用效果。因此，工程师在导入替代产品时，应重点关注样品测试和实际装机验证；采购人员则应重点考察供应商是否具备稳定的极细同轴线材加工、精密端接、成品检测和批量交付能力。我们公司专注于极细同轴线束的生产制造，能够围绕 I-PEX 82662-100B-01-D 等原厂型号开展兼容替代开发，为客户提供从样品确认、工程验证到批量生产的一体化服务。
I-PEX 82662-100B-01-D 的工作原理，本质上是利用极细同轴线的中心导体、绝缘介质和屏蔽结构共同构建稳定的高速信号传输路径，再通过 20634-130T-02 等连接器组件实现与电子设备电路之间的可靠连接。对于工程师而言，理解极细同轴线的工作原理，有助于从阻抗、信号完整性、EMI及机械结构等多个维度进行选型；我是【3W电子元器件网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于采购人员而言，则有助于避免仅凭外观、线径或价格选择替代品。面对高速化、小型化和高密度化的电子设备需求，专业的极细同轴线束制造能力将成为保障高速内部连接可靠性的关键。我们公司可提供 I-PEX 82662-100B-01-D兼容替代线束方案，为客户提供专业、稳定的极细同轴线束国产替代选择。
