I-PEX 82653-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

40Pin高密度设计，面向高速、小型化设备内部连接

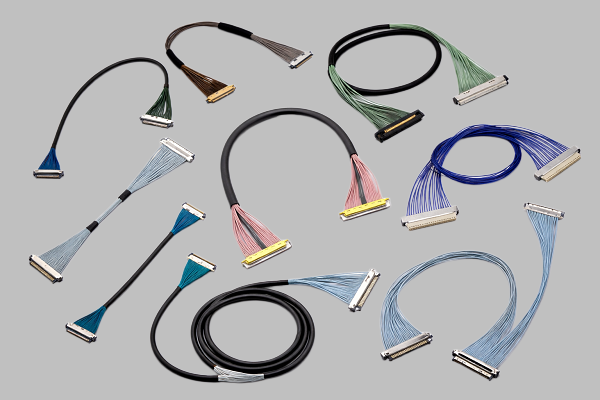

在笔记本电脑、工业相机、AI视觉设备、高分辨率显示设备以及其他高密度电子产品中，内部空间越来越有限，但高速数据传输通道却不断增加，这使极细同轴线束成为兼顾“小型化、高密度与高速信号完整性”的重要连接方案。本文重点介绍的 I-PEX 82653-100B-02-D，属于CABLINE®-CA系列40Pin极细同轴线束，采用Micro-Coaxial极细同轴线、AWG40规格，标准长度为300mm，线位定义为1-N，线材端使用的连接器型号为20634-140T-02。其配套CABLINE®-CA连接器采用0.4mm Pitch水平对插结构，并具备机械锁扣、屏蔽及多点接地等设计，非常适合工程师在有限PCB及设备空间内进行多通道高速信号连接。对于采购人员而言，这类产品的核心价值不仅在于连接器尺寸小，更在于线材、连接器、端接工艺以及高速信号性能需要作为一个完整线束方案进行评估。

极细同轴线传输频率能达到多少GHz？不能简单把Gbps直接换算成GHz

在评估极细同轴线高速性能时，工程师经常会问：“极细同轴线传输频率能达到多少GHz？”这里需要特别注意，Gbps是数据传输速率，GHz是频率，两者并不是可以直接画等号的同一个参数。I-PEX CABLINE®-CA官方资料给出的高速能力为最高32 Gbps/Lane PAM4，因此更准确的说法应该是“支持32 Gbps/Lane级高速数据传输”，而不能直接宣称“32GHz传输”。如果从高速数字信号的Nyquist频率进行工程上的近似理解，PAM4在32 Gbps/Lane数据率下对应约16 GBaud，Nyquist频率约为8 GHz；但实际线束所能支持的有效频率范围还会受到线缆结构、特性阻抗、连接器、端接工艺、插损、回损、串扰以及系统均衡能力等因素影响。因此，对于I-PEX 82653-100B-02-D这类AWG40极细同轴线束，更有意义的指标是其高速链路在实际系统中的信号完整性表现，而不是单独追求一个“多少GHz”的数字。对于工程师选型，应重点核查目标协议、速率、阻抗、线长及SI测试结果；对于采购人员，则应确认供应商能否稳定实现与原厂产品相匹配的线材规格、连接器型号和端接质量。

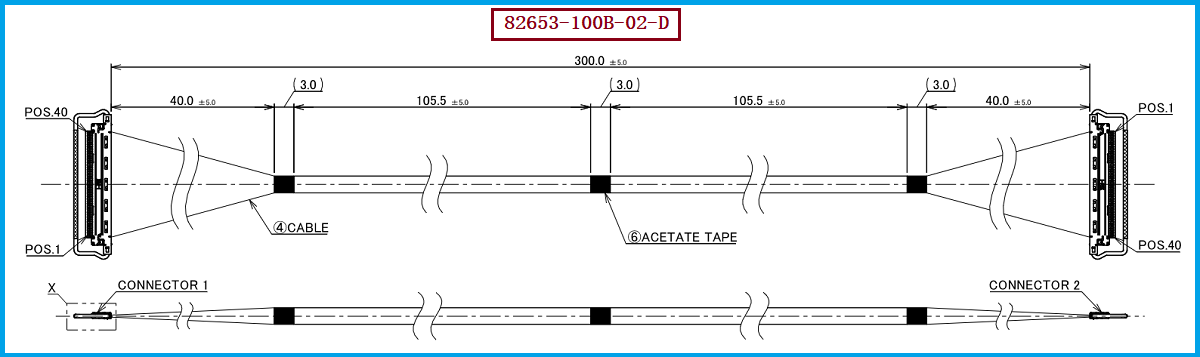

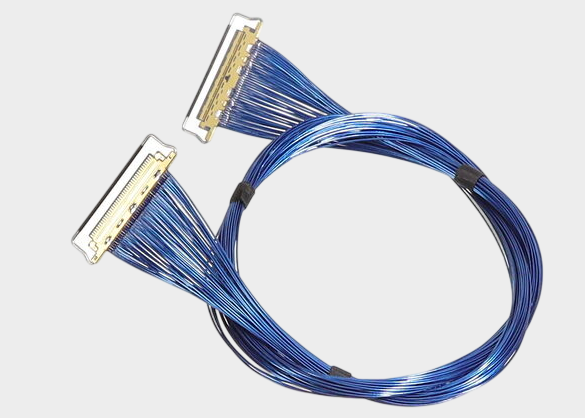

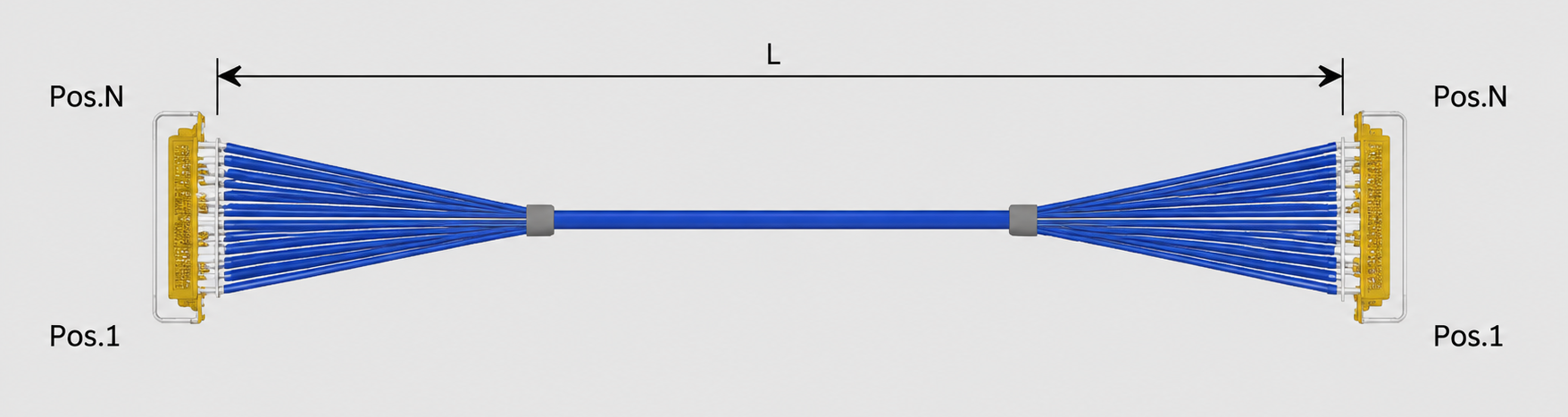

I-PEX 82653-100B-02-D采用AWG40 Micro-Coaxial极细同轴线，并配置20634-140T-02线材端连接器，40Pin、300mm、1-N的结构能够满足多通道信号集中传输需求。与普通并行导线相比，极细同轴线通过中心导体、绝缘层和屏蔽结构形成更加受控的高速信号传输路径，有利于降低高速信号之间的串扰和外部EMI影响；而CABLINE®-CA连接器的0.4mm Pitch、水平对插、机械锁扣及屏蔽/多点接地设计，则进一步服务于高密度和高速信号连接。对于笔记本显示、工业视觉、摄像模组、AI视觉及其他高速内部互连应用而言，这种方案能够在有限空间内实现更多信号通道布局。需要强调的是，32 Gbps/Lane PAM4是CABLINE®-CA平台的高速应用能力，并不意味着任何长度、任何线材、任何PCB设计条件下都可以无条件达到32 Gbps/Lane，实际项目仍应根据具体线长、连接器组合、阻抗及系统SI验证结果进行确认。

如果项目正在进行I-PEX CABLINE®-CA系列线束的选型、国产替代或第二供应商导入，建议工程师首先确认40Pin、AWG40 Micro-Coaxial、300mm、1-N这几个关键条件，再核对线材端连接器20634-140T-02以及PCB端连接器的具体配套关系，同时确认目标设备对高速传输速率、阻抗、插损、回损、串扰、机械尺寸及工作温度等指标的要求。采购人员在进行替代供应商评估时，则不应仅以“接口能否插上”作为判断标准，而应进一步确认线材结构、屏蔽材料、导体规格、端接方式、Pin位定义以及批量生产一致性。对于需要进行国产替代的项目，建议采用“连接器兼容性+线材规格+端接工艺+高速SI性能+可靠性测试”五个维度进行验证。我们公司可提供：I-PEX 82653-100B-02-D兼容替代线束方案，可围绕40Pin、AWG40极细同轴线、300mm长度及1-N线位定义进行对应开发，并根据客户设备结构及高速信号要求进行线束规格匹配，为工程师提供从样品验证到批量生产的兼容替代方案参考。
