I-PEX 82665-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

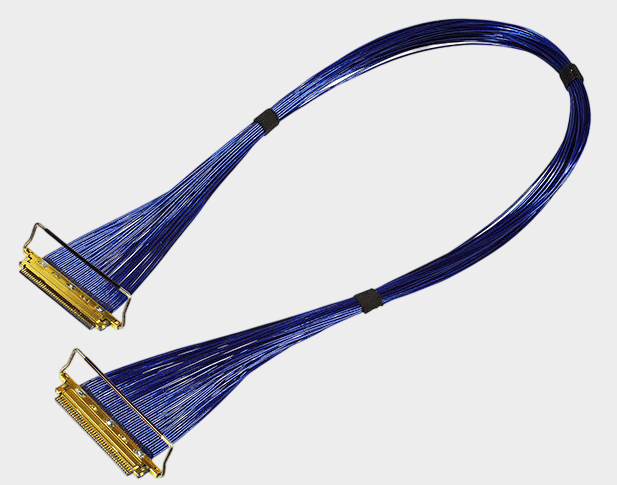

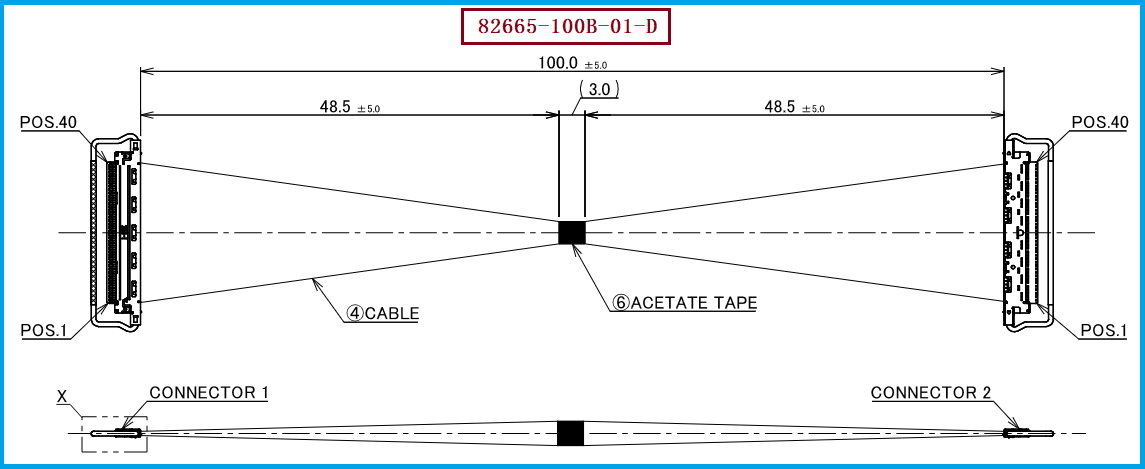

I-PEX 82665-100B-01-D 是 CABLINE®-CA 系列40PIN极细同轴线束产品，适用于对高速信号传输、小型化布局以及连接可靠性有较高要求的电子设备内部连接场景。根据对应产品资料，该款线束采用 40PIN、0.4MM间距的线材端连接器配置，线材端连接器型号为 20634-140T-02，采用Micro-Coaxial极细同轴线方案，产品线束长度为100mm，Pin Assignment为1-1，即两端对应Pin脚进行连接。I-PEX官方CABLINE®-CA资料显示，该系列采用0.4mm Contact Pitch、水平对插结构，并提供10PIN至60PIN等不同规格，其中40PIN对应的Plug Housing型号正是 20634-140T-02。 对于工程师而言，这款产品的重点不仅是“40PIN”，还包括连接器、线材、端接工艺、阻抗及整体信号完整性的匹配；对于采购人员而言，则需要重点核对极细同轴线束产品料号/型号、连接器型号、PIN数、间距、线长及电气性能要求，才能避免采购到规格相近但实际无法直接替换的产品。

这是工程师在选型时经常容易混淆的问题：极细同轴线束的“额定电压”和“耐电压”不是同一个概念。 对于本次对应的 I-PEX 82665-100B-01-D 产品资料，其线束规格标注了额定电压30V，同时耐压测试要求为 AC 250V，泄漏电流最大2.0mA，绝缘电阻最小50MΩ，绝缘电阻测试条件为DC 100V。也就是说，不能简单理解为这款极细同轴线束可以长期承受250V工作电压；AC 250V属于规定条件下的耐电压测试指标，用于验证线束绝缘系统在短时间高电压测试条件下是否发生击穿等异常，而30V才是产品资料中的额定电压参考。对于采购和工程应用来说，如果设备实际工作电压接近或超过30V，应进一步确认整套线束、连接器、绝缘材料以及实际工作环境是否满足要求，而不能仅依据“250V耐压”进行选型。对应的CABLINE®-CA连接器系列资料也提供了额定电压、绝缘电阻和耐电压等电气性能参数，因此在做国产替代时，更应该按照实际产品图纸和测试要求进行逐项验证。

从工程设计角度看，极细同轴线束主要承担的是高速信号传输任务，其设计重点通常并不是承载高电压，而是兼顾小型化、阻抗控制、信号完整性、EMI抑制和可靠连接。因此，“能抗多少伏”不能脱离具体产品结构来判断。对于 I-PEX 82665-100B-01-D，其对应线材端连接器为 20634-140T-02，40PIN、0.4MM间距，配套Micro-Coaxial极细同轴线；对应产品资料中的AC 250V耐电压指标主要用于绝缘耐压验证，而不是代表正常使用时允许施加250V。实际项目中，工程师还需要结合电源与信号是否共线、相邻Pin之间的电位差、绝缘距离、设备工作温度、线束弯折状态以及长期可靠性要求进行综合判断。尤其是在AI设备、高速显示、工业相机、机器视觉、笔记本电脑及其他高密度电子设备中，极细同轴线束通常更关注高速信号传输质量，而不是单纯追求高电压承载能力。I-PEX官方资料显示，CABLINE®-CA定位于高速数据传输，最高支持32 Gbps/Lane，并采用0.4mm间距及水平对插结构。

对于需要进行国产替代的工程师和采购人员，建议不要只按照“CABLINE-CA 40PIN”进行采购，而应以产品料号/型号+连接器型号+PIN数与间距+线材规格+线长+Pin Assignment+电气性能进行完整核对。本款目标产品为 I-PEX 82665-100B-01-D，线材端使用连接器型号为 20634-140T-02，连接器为40PIN、0.4MM间距；对应产品资料中的关键电气指标包括30V额定电压及AC 250V耐电压测试要求，因此国产替代线束不能只做到“能够插上”，还需要针对端子位置、线序、线长、阻抗、绝缘性能、耐压、导通以及高速信号性能进行验证。I-PEX官方型号资料中，CABLINE-CA 40PIN 1-1评估线束还包括100mm、200mm和300mm等长度规格，其中82665-100B-01-D为100mm版本，可作为工程选型时的重要型号识别依据。 我们公司可提供：I-PEX 82665-100B-01-D兼容替代线束方案，可根据客户设备结构、线长、线序、连接器配置及电气性能要求进行极细同轴线束方案匹配，为工程验证、样品开发及批量采购提供国产替代支持。
