I-PEX 82984-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

对于工程师和采购人员而言，“极细同轴线束”和“传统同轴电缆”虽然都属于同轴传输方案，但两者的设计重点并不完全相同。传统同轴电缆通常更强调单根或少量通道的信号传输，而极细同轴线束则更加关注小型化、高密度、多通道和设备内部空间利用率。极细同轴线束将多根Micro-Coaxial Cable按照特定Pin位组合，并在两端进行连接器端接，从而形成可以直接与设备PCB进行连接的完整线束组件。以本次产品为例，I-PEX 82984-100B-01-D采用50Pin结构、0.4mm Pitch连接器、AWG#40 Micro-Coaxial Cable、50Ω特性阻抗以及200.0±5.0mm线束长度，并采用1-1线位定义。因此，它并不是简单地把传统同轴电缆“做细”，而是针对现代电子设备内部高速、多通道、紧凑型连接需求形成的一种完整线束方案。

从工程设计角度来看，两者最大的应用差异在于空间、高密度和高速信号传输之间的平衡。传统同轴电缆如果采用较粗线径，在多通道同时布线时容易占用较大的内部空间，而极细同轴线可以在有限空间内实现多通道信号连接。CABLINE®-CA系列采用0.4mm接触间距、水平对插结构、机械锁扣以及屏蔽和多点接地设计，资料显示其面向高速、小型化设备内部连接，并支持Micro-Coaxial Cable的多种线径规格。 对工程师来说，这类结构有利于在显示设备、摄像模块、工业视觉、AI设备以及其他高密度电子系统内部进行紧凑布线；对于采购人员来说，则意味着在寻找替代产品时，不能简单用“同轴线”三个字进行比较，而应该进一步确认线径、阻抗、Pin数量、连接器结构、线位定义和线束长度是否一致。

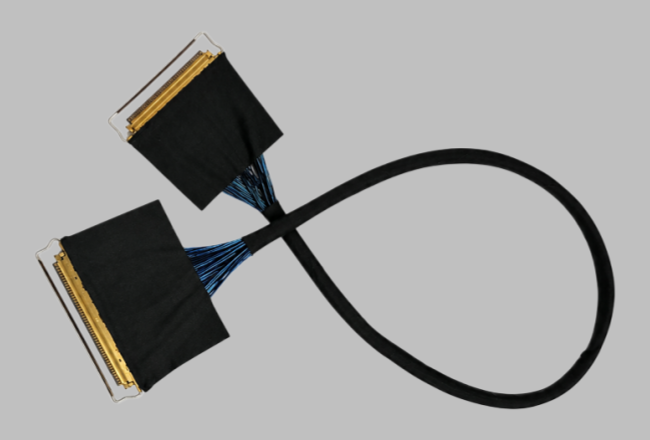

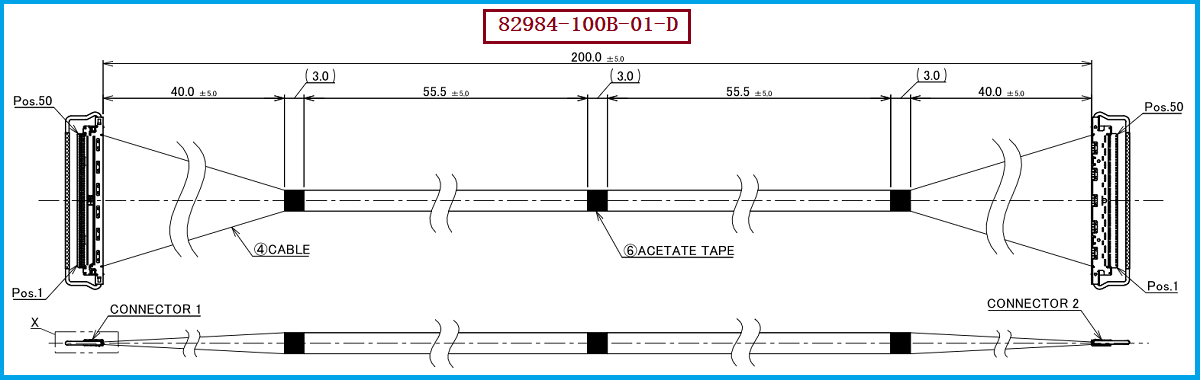

I-PEX 82984-100B-01-D是本次产品对应的核心产品料号/型号，其50Pin线束采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为200.0±5.0mm，两端采用对应的CABLINE®-CA连接结构，线材端使用的连接器型号为20634-150T-02，线位定义为1-1。其中，“1-1”意味着两端Pin位按照对应关系连接，即Pin 1对应Pin 1，并依次对应至Pin 50。对于工程师而言，这些参数共同决定了线束能否与原设备匹配；尤其是0.4mm Pitch和50Pin结构，对PCB布局及连接器空间要求较高。对于采购人员而言，I-PEX 82984-100B-01-D、20634-150T-02、AWG#40、50Ω、200mm、1-1应作为一个完整的规格组合进行询价和供应商确认，而不能仅根据“50Pin极细同轴线束”进行采购。

如果需要对I-PEX 82984-100B-01-D进行国产兼容替代，建议工程师首先确认原设备PCB端连接器及安装空间，再核对线束端20634-150T-02的连接结构，同时确认50Pin、0.4mm Pitch、AWG#40、50Ω、200mm和1-1线位定义。特别需要注意的是，CABLINE®-CA系列存在不同Pin数量、不同线束长度以及不同线位定义的产品，例如50Pin产品中既有1-N配置，也有1-1配置，因此即使连接器系列相同，也不能直接认为线束可以互换。 我们公司专注于极细同轴线束生产制造，可根据客户提供的连接器、Pin数量、线材规格、线束长度、线位定义及实际安装要求进行兼容替代开发，我们公司可提供：I-PEX 82984-100B-01-D兼容替代线束方案。对于采购人员而言，可以先通过样品确认机械匹配，再根据实际高速信号应用进行信号完整性等相关验证，从而降低替代项目的导入风险。
