I-PEX 82983-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在高速电子设备内部，信号传输速度不断提升，对连接线束的阻抗控制、信号完整性和抗干扰能力提出了更高要求。极细同轴线束（Micro-Coaxial Cable Harness）之所以能够用于高速信号传输，核心在于其同轴结构：中心导体负责传输信号，外围绝缘层提供电气隔离，外部屏蔽层形成相对稳定的电磁环境，从而帮助控制传输过程中的阻抗和电磁耦合。相比普通多芯线，独立的同轴结构能够减少相邻信号之间的相互影响，更适合高密度、多通道、高速信号连接。以I-PEX 82983-100B-01-D为例，该产品属于CABLINE®-CA 50P HARNESS，采用50根AWG#40、50Ω Micro-Coaxial极细同轴线，成品长度为100MM，通过高密度结构在有限设备空间内实现多通道高速信号连接。

对于工程师而言，判断一款极细同轴线束能否用于高速信号系统，不能简单看线径和连接器，而需要关注整个信号链路的阻抗连续性、插入损耗、回波损耗、串扰、信号衰减以及时延一致性。极细同轴线通过相对稳定的导体、介质和屏蔽结构形成受控传输路径，使高速信号在从PCB、连接器到线缆、再到另一端PCB的过程中尽可能保持稳定。与此同时，CABLINE®-CA采用0.4mm Pitch水平对插结构，插合高度约1.0±0.1mm，并配备机械锁扣及屏蔽、多点接地设计，在满足高密度安装的同时，有助于提升高速信号连接的可靠性。官方资料给出的CABLINE®-CA平台高速应用能力最高可达到32Gbps/Lane PAM4，因此这类连接器与极细同轴线组合特别适合高速显示、工业视觉、摄像头模组以及高性能电子设备内部的数据连接。

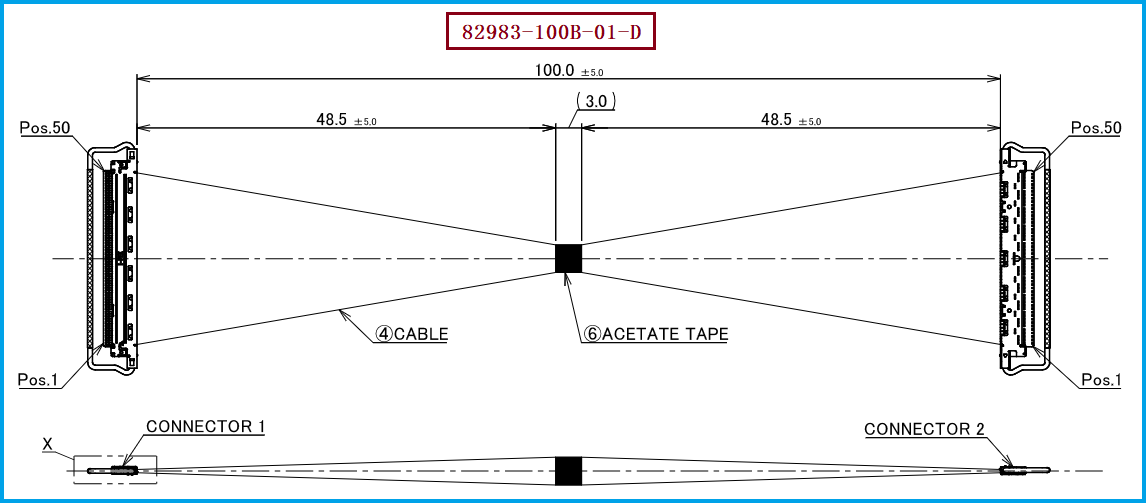

I-PEX 82983-100B-01-D的一个典型特点，就是在较小的连接区域内集成50路极细同轴信号通道。该线束使用50根AWG#40、50Ω极细同轴线，两端配套20634-150T-02连接器主体，整体长度为100.0±5.0mm，Pin Assignment采用1-1方式，即一端Pin 1对应另一端Pin 1，一端Pin 50对应另一端Pin 50。对于工程师来说，这种配置适合设备内部多通道高速信号的集中连接，同时可以减少传统较粗线缆对内部空间的占用；对于采购人员而言，则应特别注意“50P、100MM”并不足以定义完整的替代产品，必须同时确认AWG规格、50Ω阻抗、连接器型号、Pin Assignment以及端部结构。如果其中任何一个关键参数发生变化，都可能影响设备装配或者高速信号性能。

在进行I-PEX 82983-100B-01-D兼容替代时，建议工程师首先锁定20634-150T-02连接器、50Pin、AWG#40、50Ω、100MM长度以及1-1线序等基础条件，再根据终端设备实际速率进行信号完整性验证。尤其需要注意，I-PEX CABLINE®-CA系列虽然支持多种Pin数、线缆规格及高速应用，但具体某一款线束是否满足某个USB4、eDP、DisplayPort、MIPI或其他高速接口要求，还需要结合实际系统设计进行验证，不能仅根据连接器的最高传输能力直接判断整条线束已经通过某项协议认证。对于采购人员来说，如果目标是降低供应链成本、寻找第二供应商或进行国产化替代，应优先寻找能够按照原始规格完成连接器匹配、线序复制、阻抗控制、端部加工和成品测试的专业线束制造企业。我们公司可提供：I-PEX 82983-100B-01-D兼容替代线束方案，可针对客户实际设备需求进行极细同轴线束的规格匹配、样品开发及批量制造，为高速电子设备提供国产兼容替代选择。
