I-PEX 82866-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

当模组设备从普通低速信号逐渐进入高速、高频传输阶段，工程师面对的问题已经不只是“导线能不能把信号传过去”，而是信号能否以稳定、完整的波形到达接收端。高速信号沿传输线传播时，如果传输路径上的特性阻抗发生明显变化，就会产生信号反射；而反射叠加到原始信号之后，可能造成波形畸变、过冲、振铃、眼图裕量下降，严重时甚至影响系统误码率。极细同轴线的价值就在于通过相对稳定的同轴结构，使信号导体与参考屏蔽结构之间形成受控的传输环境，从而帮助工程师降低阻抗不连续带来的反射风险。I-PEX CABLINE®-CA本身就是面向高速、小型化连接而设计的0.4mm Pitch水平对插极细同轴线连接器平台，官方给出的高速传输参考能力为32 Gbps/Lane PAM4，并提供相应的信号完整性测试资料。

从工程设计角度看，解决高频信号反射不能简单依靠“把线做得更细”，真正关键的是让线材、端接区域、连接器以及PCB之间的高速传输路径尽可能保持阻抗连续。极细同轴线内部的信号导体、绝缘介质和屏蔽层共同形成传输结构，当导体尺寸、介质材料、屏蔽结构等制造参数保持稳定时，可以使特性阻抗保持在目标范围附近；而当线束进入连接器端，又需要尽可能减少由于结构变化造成的阻抗突变。因此，对于工程师来说，评价一款极细同轴线束不能只关注AWG和外径，还应关注阻抗一致性、端接工艺以及连接器匹配。以 I-PEX 82866-100B-02-D 为例，该型号为CABLINE-CA 60Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，长度为300mm，线位定义为1-N，对应线材端连接器主体为20634-160T-02。这类高密度线束的稳定制造，本质上就是对每个高速信号通道的传输一致性提出要求。

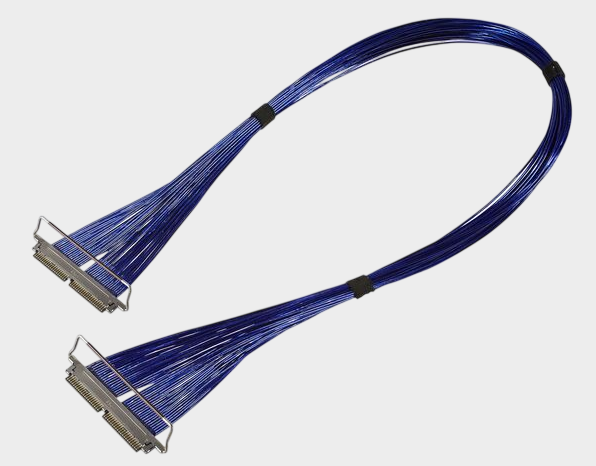

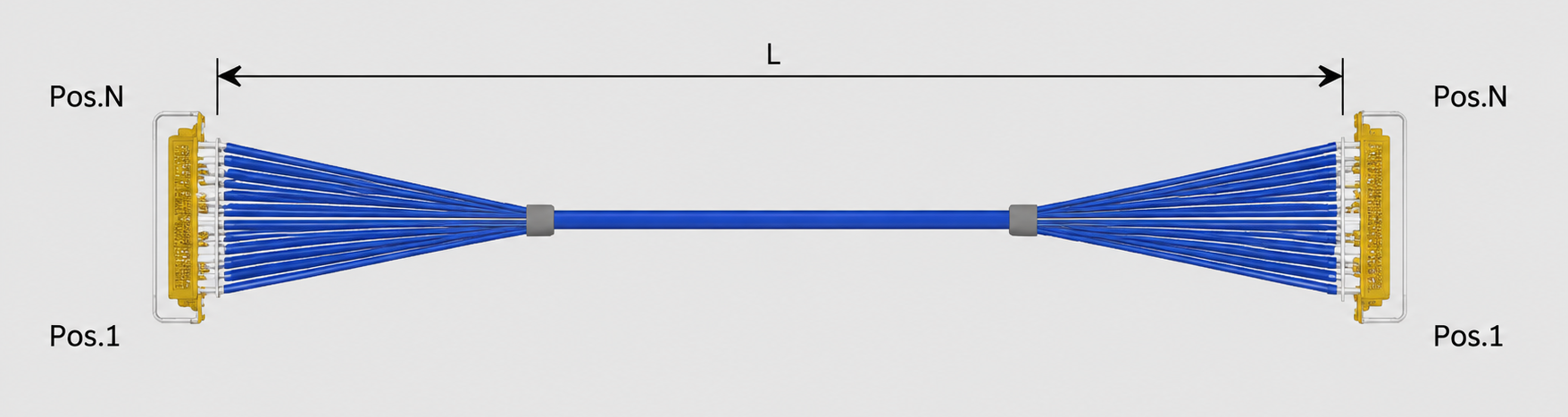

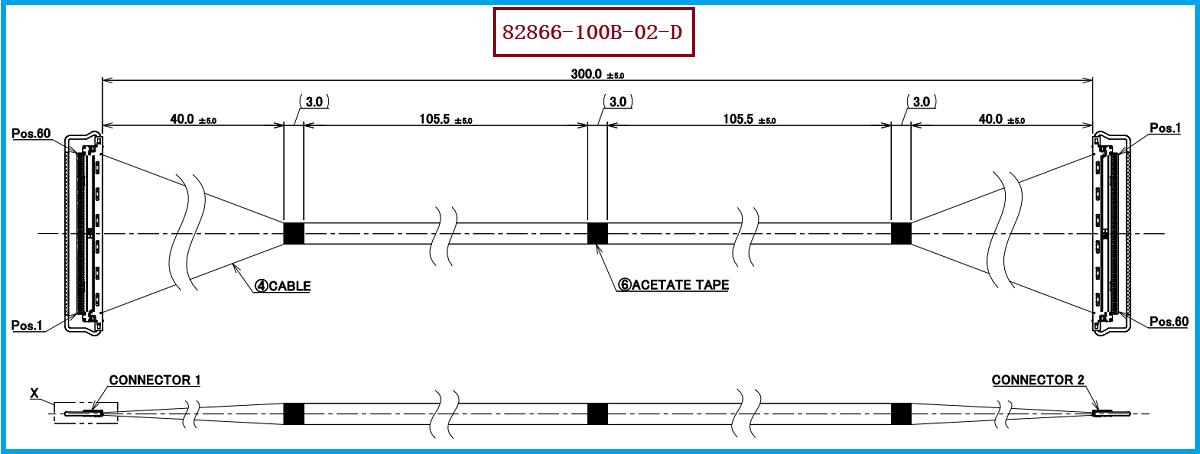

从具体产品来看，I-PEX 82866-100B-02-D 属于CABLINE®-CA 60Pin Harness，在I-PEX官方型号资料中对应“60pin、Micro-Coaxial、40AWG、L=300mm、1-N”。同系列还包括60Pin、100mm的82865-100B-02-D以及200mm的82146-100B-02-D，可以根据不同设备内部空间选择相应长度。 其中，20634-160T-02 是CABLINE-CA 60Pin Plug Housing，配套PCB端Receptacle为20525-060E-02。 对工程师而言，这意味着替代线束必须同时保证Pin数、线长、线径、线位定义、连接器结构以及高速信号性能；特别是该型号采用1-N线位定义，不能简单按照1-1线序进行替换。对于采购人员而言，则应把这些参数作为完整的采购规格，而不能仅以“60Pin极细同轴线”作为采购条件，否则即使连接器能够机械插合，也可能出现线序或电气性能不匹配的问题。

如果客户现有设备使用 I-PEX 82866-100B-02-D，在进行国产替代或第二供应商开发时，建议优先按照“完整线束结构兼容 + 高速信号性能验证”的思路进行选型。机械层面需要确认60Pin、0.4mm Pitch连接器体系、300mm长度、出线方向、端部尺寸及安装空间；电气层面则需要重点验证40AWG Micro-Coaxial Cable的阻抗一致性、连接器端接质量以及实际链路中的插损、回损、串扰等指标；线序方面则必须保持1-N定义。I-PEX官方CABLINE-CA平台提供10、12、20、30、40、50、60Pin规格，并支持AWG36、38、40、42、44等Micro-Coaxial Cable，同时官方明确提供了60Pin的82866-100B-02-D评估线束型号。 我们公司可提供：I-PEX 82866-100B-02-D兼容替代线束方案，可依据客户原有线束规格，对极细同轴线材、连接器端接、300mm长度、1-N线位定义及结构尺寸进行匹配，并配合样品验证，帮助客户推进国产替代、供应链优化及批量采购。

高频信号反射控制，最终考验的是整条极细同轴线束的制造能力
极细同轴线能够帮助高速系统降低信号反射风险，核心并不是“线径越细越好”，而是通过受控的同轴结构、稳定的材料尺寸和可靠的端接工艺，为高速信号建立更加连续、稳定的传输路径。对于 I-PEX 82866-100B-02-D 这类60Pin、40AWG、300mm、1-N极细同轴线束而言，工程师真正需要关注的是从线材—端接—连接器—PCB形成的完整高速链路，而采购人员则需要关注规格一致性、兼容性验证和批量制造稳定性。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果您正在寻找 I-PEX 82866-100B-02-D 的兼容替代方案，或有60Pin、40AWG、1-N等极细同轴线束采购需求，我是【3W电子元器件网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。I-PEX CABLINE®-CA采用0.4mm Pitch、水平对插结构，并提供机械锁扣；其官方资料同时列出了60Pin 82866-100B-02-D这一300mm 1-N评估线束型号。 因此，在高速显示、摄像、机器视觉、AI视觉及其他高密度电子设备内部连接中，阻抗连续性与信号完整性已经成为极细同轴线束选型不可忽视的核心指标。
