Jetson视觉系统高速化，摄像头连接线已经成为信号链路的重要环节

随着 NVIDIA Jetson 平台广泛应用于机器人、机器视觉、智能终端、无人机及边缘AI设备，摄像头模组需要向更高分辨率、更高帧率和多摄像头方向发展。NVIDIA在摄像头选型资料中明确指出，摄像头接口选择需要综合考虑传输长度、数据速率以及工作环境，MIPI CSI-2也是Jetson生态中重要的摄像头接口方案。 对工程师而言，摄像头与主控板之间的连接线并不是简单的“导线”，而是高速信号链路的一部分；尤其在有限空间内同时传输多组高速差分信号时，线缆的阻抗、串扰、EMI以及连接可靠性都会直接影响系统稳定性。与普通FFC相比，极细同轴线能够将每一路高速信号置于独立的同轴传输结构中，更适合对高速信号完整性和空间布线提出较高要求的摄像头模组。

为什么极细同轴线在高速Camera连接中更具优势？

从工程设计角度看，FFC排线的优势在于结构简单、成本较低、组装方便，但当摄像头模组进入高带宽、小型化和高密度阶段后，工程师需要进一步关注高速信号传输过程中的阻抗连续性、回波损耗、串扰以及外部电磁干扰。极细同轴线采用中心导体、绝缘层、屏蔽层和外部保护结构形成独立传输通道，在合理的线材、端接和阻抗设计下，有利于建立更加可控的高速信号传输路径。I-PEX CABLINE®-CA本身就是针对高速、小型化连接开发的0.4mm Pitch极细同轴线连接器平台，官方给出的传输速率为32 Gbps/Lane PAM4（参考值），同时采用机械锁扣、屏蔽及多点接地设计。 因此，对于Jetson摄像头这类空间紧凑、信号速率较高且对稳定性要求较高的应用，极细同轴线并不是简单替代FFC，而是从高速信号完整性和系统结构设计角度提供另一种更适合的连接思路。

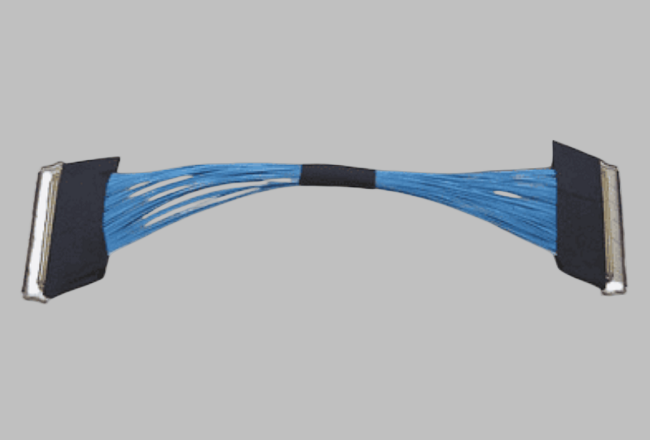

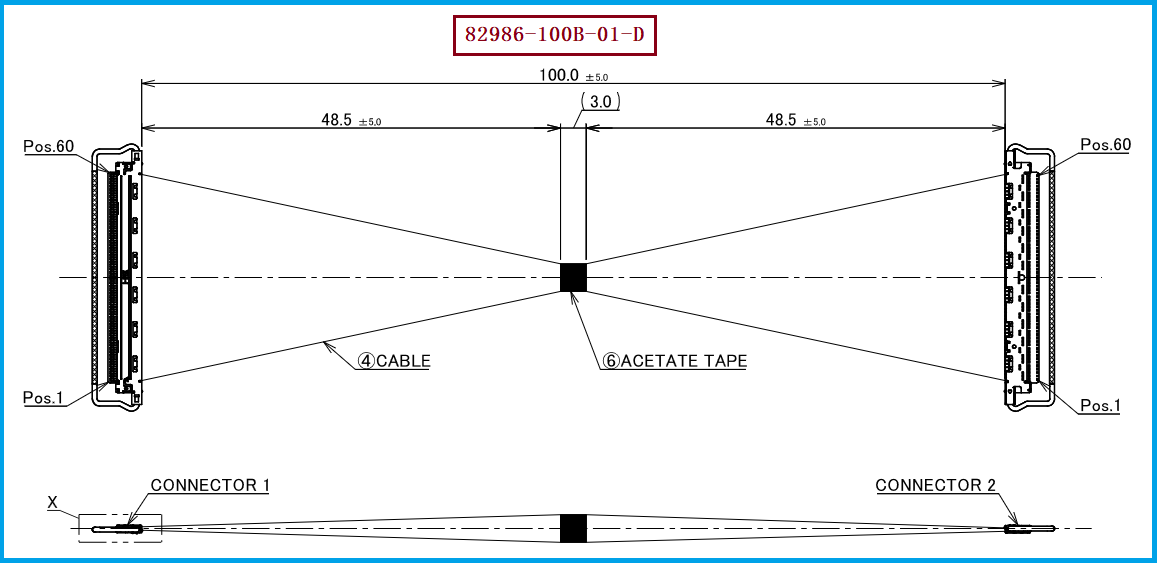

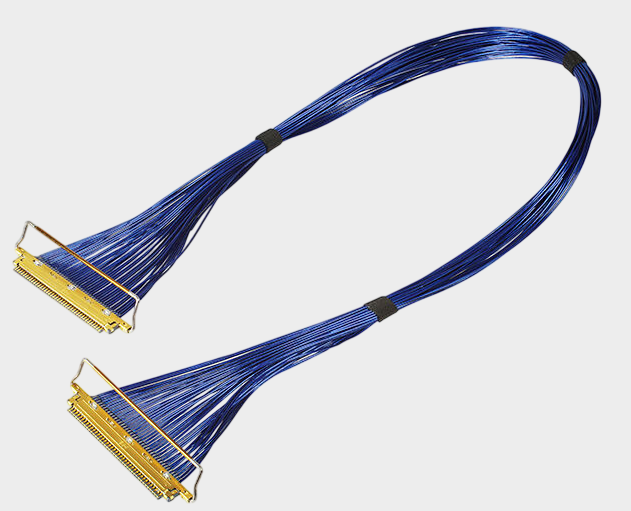

I-PEX 82986-100B-01-D：60PIN、0.4mm Pitch的高密度极细同轴线束

此次重点介绍的产品为I-PEX 82986-100B-01-D，属于CABLINE®-CA系列60Pin极细同轴线束方案，线材端采用I-PEX 20634-160T-02连接器，连接器为60PIN、0.4mm间距。CABLINE®-CA官方资料显示，该系列提供10、12、20、30、40、50、60Pin等多种规格，采用水平对插结构，插合高度约1.0±0.1mm，并支持AWG36～AWG44范围的Micro-Coaxial Cable，其中AWG40属于适用规格之一。 对于工程师来说，60Pin+0.4mm Pitch意味着能够在有限PCB区域内实现高密度信号连接；对于采购人员来说，则可以围绕料号、连接器、Pin数、Pitch、线材规格、长度及Pin Assignment等关键参数建立替代件BOM和供应链评估标准。需要特别注意的是，I-PEX给出的32 Gbps/Lane属于CABLINE-CA平台的参考传输能力，具体到82986-100B-01-D实际项目仍应结合信号速率、线长、Pin Assignment、PCB走线和整机SI测试进行验证。

选型和兼容与替代方案参考及建议

如果项目正在使用I-PEX 82986-100B-01-D，而希望寻找国产极细同轴线束替代方案，建议不要仅按照“60Pin连接器相同”进行判断，而应从连接器匹配、60Pin/0.4mm Pitch、线材规格、长度、Pin Assignment、阻抗及高速信号完整性几个维度进行确认。82986-100B-01-D对应的是60Pin方案，线材端连接器型号为20634-160T-02，因此替代线束首先应保证与原设备端连接器的机械匹配和端子位置一致，再根据实际Jetson摄像头的数据速率和应用环境进行线材及阻抗设计，同时通过插拔、导通、绝缘、耐压以及高速SI等项目进行验证。I-PEX官方CABLINE-CA资料还显示，该系列60Pin方案采用0.4mm Pitch，并具有机械锁扣结构，有助于降低连接器未完全嵌合或松脱带来的连接风险。 我们公司可提供：I-PEX 82986-100B-01-D兼容替代线束方案，可根据客户现有连接器、Pin数、线材规格、长度、线序及整机结构要求进行极细同轴线束开发与生产，为Jetson摄像头、AI视觉模组及其他高速设备提供国产化线束选型支持。

从“能连接”走向“稳定传输”，极细同轴线成为高速视觉连接的重要方案
对于NVIDIA Jetson摄像头系统而言，不能简单理解为“极细同轴线一定优于FFC”，真正的工程判断应建立在传输速率、线缆长度、空间限制、EMI环境、阻抗控制以及可靠性要求之上。NVIDIA官方也将这些因素作为摄像头接口选择的重要考虑条件。 而在高密度、高速、小型化的Camera模组中，极细同轴线凭借独立屏蔽传输结构、柔性布线能力以及高密度连接器方案，为高速信号传输提供了更具针对性的解决路径。以I-PEX 82986-100B-01-D为例，其采用20634-160T-02、60PIN、0.4mm Pitch的连接方案，适合用于对空间、信号完整性和连接可靠性具有较高要求的设备内部连接。我是【3W电子元器件网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于正在推进I-PEX线束国产替代、Jetson视觉设备开发或高速摄像头模组量产的工程师和采购人员而言，可以将极细同轴线束作为重要的国产替代及供应链优化方向进行评估。
