I-PEX 82908-100B-02-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

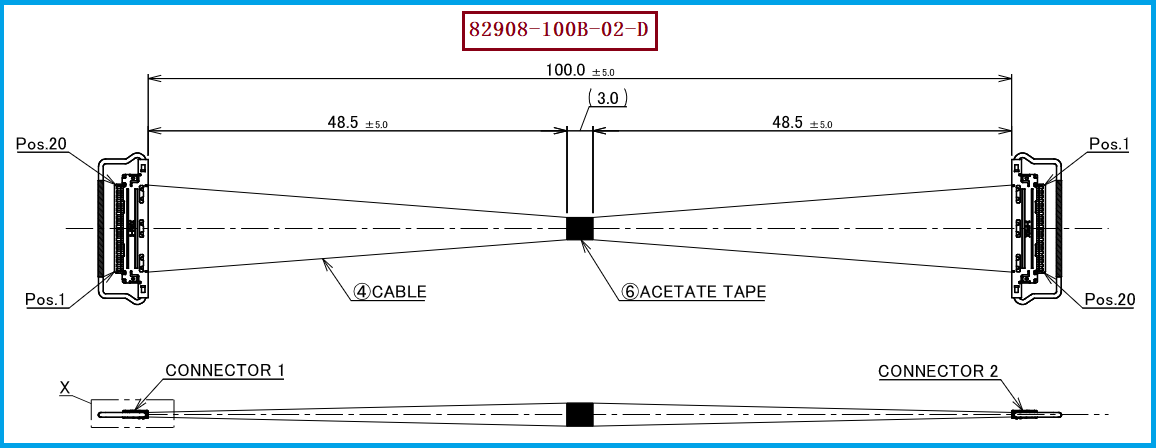

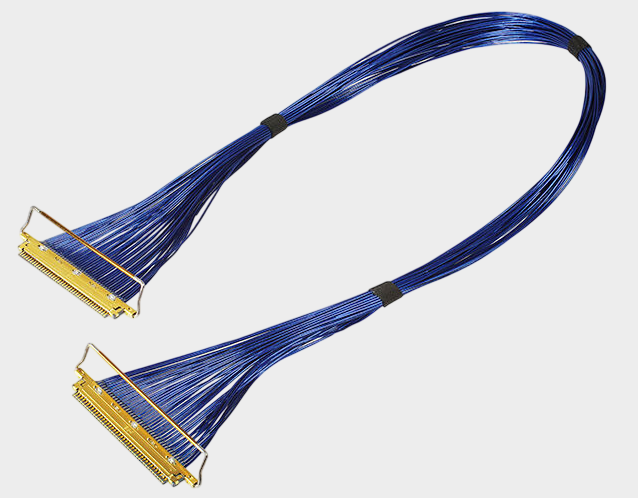

随着工业相机、AI视觉设备、高分辨率显示、机器视觉以及其他高速电子设备不断提升数据传输速率，设备内部线束不仅需要满足小型化和高密度布线要求，还必须尽可能保证高速信号传输过程中的稳定性。相比普通多芯线，极细同轴线束采用独立同轴传输结构，可以在较小的线材尺寸下实现更加可控的高速信号传输。本文介绍的产品为I-PEX 82908-100B-02-D，属于CABLINE®-VS 20Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为100±5mm，线材端使用的连接器型号为20454-220T，线位定义为1-N。对于工程师而言，这些参数直接关系到PCB接口匹配、线束布线和高速信号完整性；对于采购人员而言，则是进行同规格产品确认、国产替代和供应商评估时的重要识别依据。

极细同轴线内部通常由中心导体、绝缘介质、屏蔽层和外部保护层构成，其中屏蔽层是高速信号传输结构中的重要组成部分。它并不只是为了“包住里面的导体”，而是承担着抑制电磁干扰、降低信号串扰以及帮助维持稳定传输环境等作用。当多根高速极细同轴线并行排列在非常狭小的设备内部时，相邻通道之间可能产生电磁耦合，如果缺少有效的屏蔽结构，就可能增加串扰，使高速信号波形受到影响；与此同时，设备内部的处理器、DC-DC电源、高速接口及其他电子模块也可能产生复杂的电磁噪声。极细同轴线通过外围屏蔽层形成相对独立的传输环境，可以帮助减少外部噪声对中心信号导体的影响，同时降低高速信号向周围空间辐射的可能性。因此，对于I-PEX 82908-100B-02-D这类20Pin高速极细同轴线束而言，屏蔽层与中心导体、绝缘层之间的结构配合，对于50Ω阻抗控制和高速信号完整性具有重要意义。

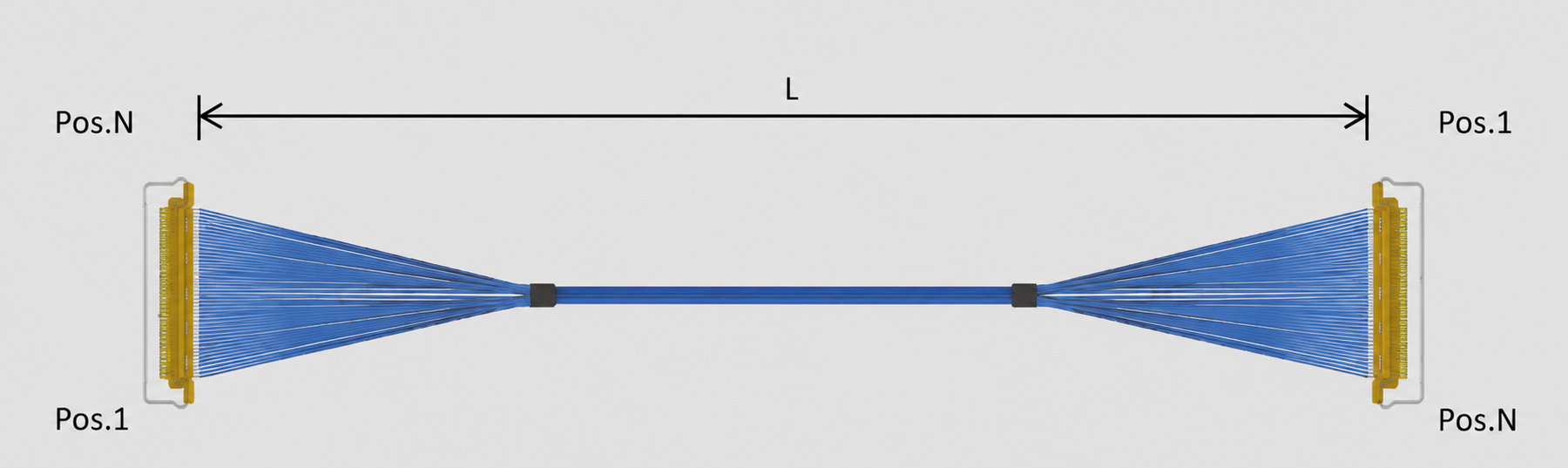

在实际设备设计中，极细同轴线束的性能并不是由单一参数决定的。I-PEX 82908-100B-02-D采用AWG#40、50Ω Micro-Coaxial Cable，并配合CABLINE®-VS系列高密度连接结构，在有限空间内实现20路信号连接。工程师进行替代设计时，需要同时关注线材的同轴结构、屏蔽效果、特性阻抗、连接器匹配以及线束加工工艺。如果屏蔽层加工不一致、屏蔽连续性受到影响，或者端部处理不合理，即使线材本身满足规格，也可能对高速信号质量造成影响。此外，该产品采用20454-220T连接器，线位定义为1-N，两端并非简单的1-1对应，因此替代生产时还必须准确复现原产品的线位关系。对于采购人员来说，这意味着采购规格不能只写“20Pin极细同轴线”，而应明确到I-PEX 82908-100B-02-D、AWG#40、50Ω、100mm、20454-220T以及1-N线位定义等关键条件，才能有效降低采购到错误规格产品的风险。

对于需要使用CABLINE®-VS系列极细同轴线束的项目，建议工程师首先确认设备接口和连接器结构，再根据高速信号速率、布线空间和实际距离确定线材规格及长度，同时确认线位定义和两端连接器型号。对于I-PEX 82908-100B-02-D，其核心匹配信息包括20Pin、AWG#40、50Ω、100±5mm以及1-N线位定义，线材端使用的连接器型号为20454-220T。在国产替代过程中，不能简单采用相同Pin数的普通线束进行替换，而应针对连接器尺寸、端接工艺、屏蔽结构、阻抗特性、线序以及整体机械尺寸进行综合匹配和验证。我们公司可提供：I-PEX 82908-100B-02-D兼容替代线束方案，可根据客户原产品规格及设备实际应用需求，进行AWG#40极细同轴线束的设计、打样与批量制造，并重点匹配20454-220T连接器、50Ω极细同轴线、1-N线位定义以及线束端部固定和加工工艺，为工程师提供兼容替代开发支持，也为采购人员提供更加稳定的国产替代供应选择。
