I-PEX 82067-100B-02-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

对于工程师而言，选择极细同轴线束时，“芯数”并不是越多越好，而是需要结合设备的数据通道数量、连接器PIN数、内部安装空间以及高速信号传输要求综合确定。以I-PEX CABLINE系列产品为例，其极细同轴线连接方案可根据不同应用提供多种PIN数配置，常见规格覆盖10PIN、12PIN、20PIN、30PIN、40PIN、50PIN及60PIN等，不同芯数对应不同的数据通道和连接需求。芯数增加后，虽然能够承载更多信号通道，但同时也会对线束宽度、弯折空间、连接器尺寸、阻抗一致性及装配工艺提出更高要求。因此，在高速显示、工业相机、AI视觉设备、机器人及其他空间紧凑型电子设备中，应根据实际信号数量进行合理选型，而不是单纯追求更高PIN数。

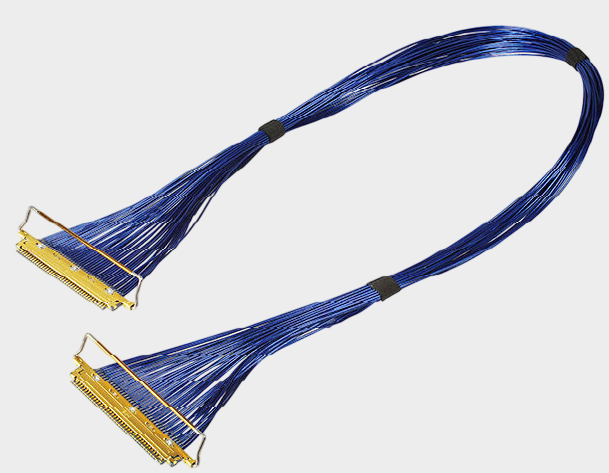

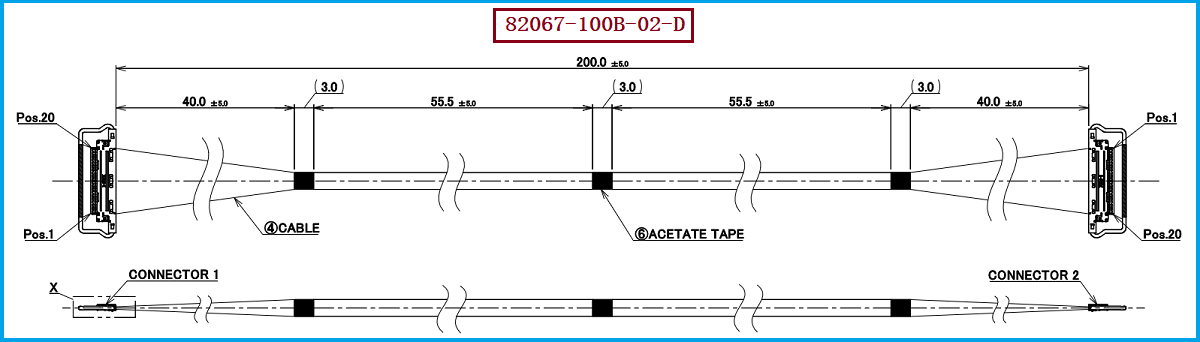

本次介绍的极细同轴线束产品料号/型号为I-PEX 82067-100B-02-D，其线材端采用20454-220T连接器，连接器规格为20PIN、0.5MM间距。对于工程师来说，20PIN方案能够在较小的空间内完成多路信号连接，同时兼顾设备内部布线的紧凑性；而0.5MM间距意味着连接器端子排列较为密集，对线束端部加工、芯线排列、压接/焊接一致性以及连接器装配精度都有较高要求。对于采购人员而言，在寻找替代供应商时，不能只比较“20PIN”这一参数，还应重点核对连接器型号、PIN数量与间距、线材规格、线序、长度、端部加工方式以及批量一致性，从而确保替代线束能够满足原设备的装配与电气要求。

从实际产品开发角度来看，极细同轴线束的芯数规格通常会围绕连接器PIN数进行配置。以CABLINE系列为代表的极细同轴连接方案，可以覆盖从少芯数到高PIN数的多种配置，使其能够适配不同规模的高速信号系统。对于只有少量高速信号通道的摄像头或小型模块，较少芯数的线束可以减少空间占用；对于高分辨率显示、多通道摄像、高速数据传输等应用，则可能需要20PIN、30PIN甚至更高PIN数的方案。需要注意的是，芯数越多，并不意味着线束性能一定越好，真正合理的方案应当是“信号通道够用+高速性能满足+尺寸适配+可靠性达标”。因此，以20PIN、0.5MM间距的20454-220T连接器为基础的I-PEX 82067-100B-02-D，更适合用于已经明确20路连接需求，同时对设备内部空间和线束可靠性有要求的产品设计。

在进行I-PEX极细同轴线束国产替代时，建议工程师首先确认原线束的产品料号/型号、连接器型号、PIN数量、间距、线材规格、线长、线序及端部结构，再进一步验证高速信号完整性、阻抗控制、弯折可靠性及装配尺寸。对于采购人员，则应重点关注替代产品是否能够实现稳定批量生产，以及连接器匹配、线材一致性、加工精度和交付能力是否满足项目要求。针对本产品，我们公司可提供I-PEX 82067-100B-02-D兼容替代线束方案，可围绕20454-220T、20PIN、0.5MM间距等关键规格进行极细同轴线束的替代开发与生产制造，帮助客户降低对单一供应渠道的依赖，并为设备厂商提供更加灵活的国产替代选型方案。对于存在不同芯数、不同长度或不同线序需求的项目，也可以根据客户实际结构和电气要求进行针对性的线束方案匹配。
