I-PEX 83061-100B-01-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

在高速显示、工业相机、AI视觉设备及精密电子产品内部连接中，工程师经常会遇到“极细同轴线束”和“LVDS线”这两个概念。实际上，两者并不是完全处于同一个分类维度：极细同轴线束主要描述的是线缆的物理结构及线束形态，而LVDS主要描述一种低电压差分信号传输技术。LVDS通过差分方式传输高速信号，可以有效降低共模噪声并提高信号传输的稳定性；而Micro-Coaxial极细同轴线则是在每根信号线外增加屏蔽结构，使信号通道具有相对独立的电磁环境。因此，一套极细同轴线束完全可以用于传输LVDS类差分信号，但不能简单地把“极细同轴线”与“LVDS线”理解为两种互相排斥的产品。对于工程师而言，更重要的是根据实际接口协议、阻抗要求、传输速率、线长、EMI环境和连接器结构确定线束方案；对于采购人员而言，则需要确认具体线材结构和连接器型号，而不能仅凭“LVDS线”这个名称判断是否可以替代。

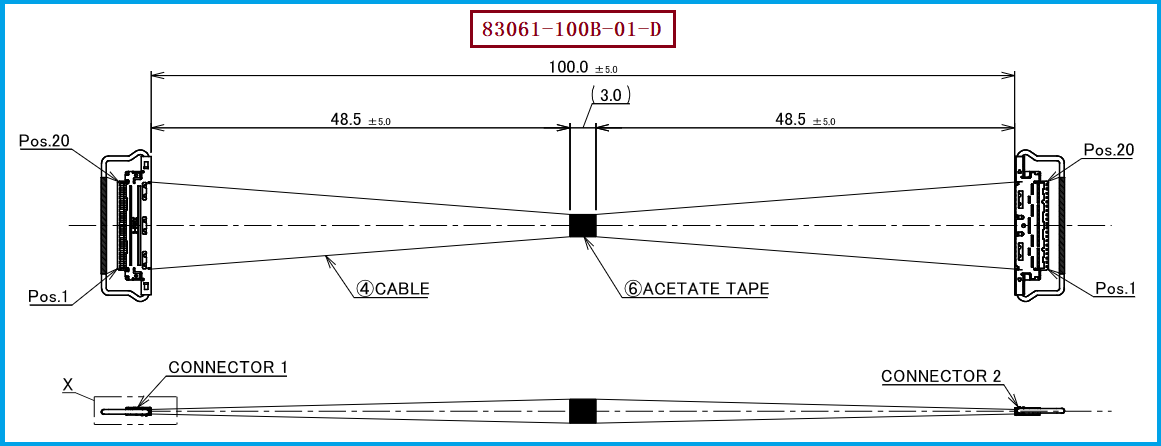

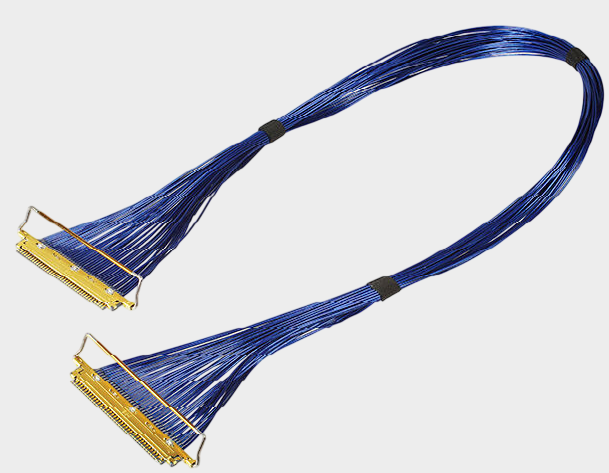

本次介绍的极细同轴线束产品料号/型号为 I-PEX 83061-100B-01-D，对应CABLINE®-VS 20P HARNESS工程图。该产品采用20根Micro-Coaxial Cable极细同轴线，线材规格AWG#40，特性阻抗50Ω，长度100.0±5.0MM，Pin Assignment为1-1。线材端使用的连接器型号为20454-220T，并配合相关Shell、Pull Bar及端部固定工艺组成完整线束。从高速连接设计角度来看，50Ω阻抗和独立同轴结构是非常重要的参数，它们直接关系到高速信号在连接过程中的阻抗连续性以及抗外部干扰能力。对于100MM这种设备内部短距离连接，极细同轴线束能够在较小空间内实现20路高密度信号连接，同时兼顾柔性布线需求。因此，在AI视觉、工业相机、高速显示及其他紧凑型电子设备内部，工程师在进行高速线束设计时，通常需要同时考虑“信号协议+线材结构+连接器+阻抗+长度”，而不能只关注LVDS这一信号名称。

LVDS的核心优势在于差分传输，通过一对差分信号之间的电压差进行数据传输，因此对线路阻抗、差分对一致性以及外部噪声环境具有较高要求。当LVDS信号进一步进入高密度、小型化设备内部时，极细同轴线能够为每个高速信号通道提供独立的屏蔽结构，有助于降低外部电磁干扰以及相邻通道之间的耦合。也就是说，LVDS解决的是“信号怎么传”，极细同轴线解决的是“信号通过什么样的物理线缆结构传输”。两者实际上可以结合使用。对于多通道高速设备来说，如果采用普通排线或未针对高速信号进行优化的线材，在高速率和复杂EMI环境下可能更容易出现串扰、阻抗不连续或信号质量下降等问题；采用结构合理的Micro-Coaxial线束，则可以为高速差分信号提供更加明确的传输通道。当然，最终性能仍取决于线材本身、连接器、PCB走线、接地以及整个高速链路的综合设计，不能仅凭“同轴结构”就直接认定一定满足某一种LVDS应用。

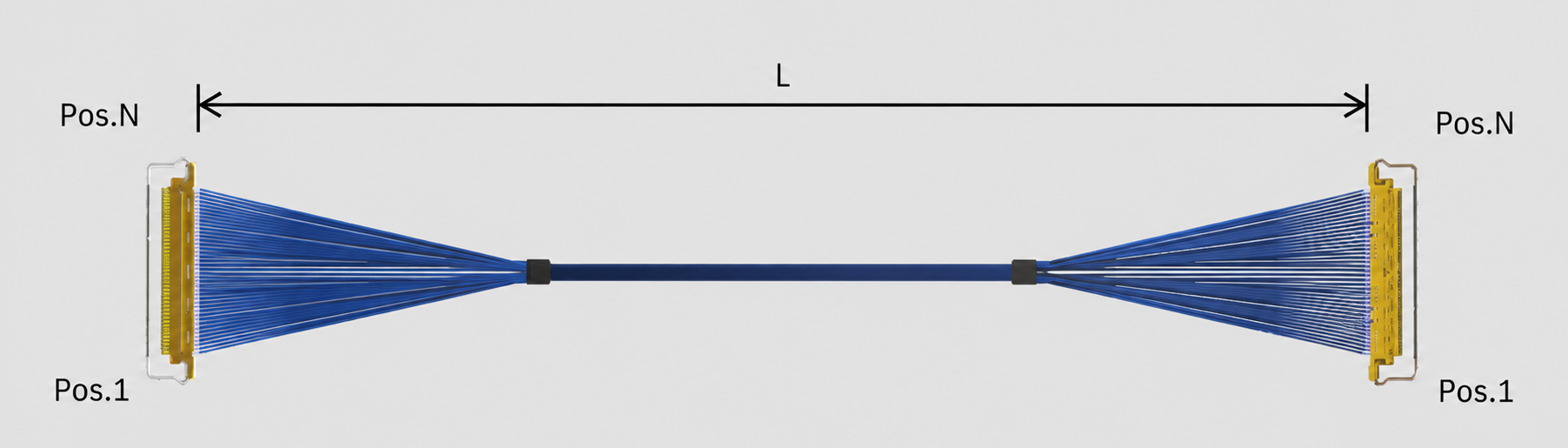

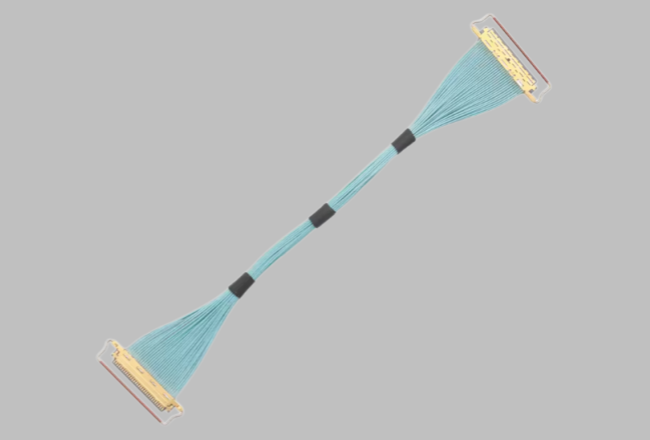

如果工程项目正在寻找I-PEX 83061-100B-01-D的国产兼容替代方案，建议工程师和采购人员首先按照原产品建立完整的规格基准，包括20PIN、Micro-Coaxial Cable、AWG#40、50Ω、100.0±5.0MM、1-1线序以及20454-220T连接器方案。其中，线序尤其值得注意，1-1意味着Connector 1的Pin 1对应Connector 2的Pin 1，并依次对应，而不是所有20PIN极细同轴线束都能够直接替换。与此同时，还需要对连接器端部尺寸、出线方式、线束成形、安装空间以及实际高速信号性能进行验证。我们公司可提供：I-PEX 83061-100B-01-D兼容替代线束方案，可根据客户设备实际需求围绕20454-220T连接器、AWG#40极细同轴线、50Ω阻抗、100MM长度、20PIN及1-1线序进行极细同轴线束生产制造与兼容替代开发。对于需要批量采购的客户，建议在量产前完成样品装机、高速信号测试及可靠性验证，以确保国产替代线束不仅能够机械连接，更能够满足实际系统的电气性能要求。
