在高速摄像、显示、AI视觉、工业设备以及紧凑型电子产品中，极细同轴线不仅承担信号连接作用，更直接关系到高速信号完整性。工程师在选择极细同轴线时，经常会遇到一个关键参数——特性阻抗（Characteristic Impedance）。那么，极细同轴线常见的阻抗值是多少？从高速电子设备实际应用来看，50Ω和100Ω是较常见的阻抗设计目标，其中50Ω极细同轴线常用于单端高速信号及部分高速内部互连方案，而差分信号链路则经常涉及100Ω差分阻抗设计。需要注意的是，线材标称阻抗并不能单独决定整个链路的高速性能，连接器、PCB走线、端接结构以及线束长度都会共同影响信号完整性。因此，对于工程师来说，选型时不能只看“AWG多少”，还需要确认目标阻抗以及整条高速链路的阻抗匹配情况。

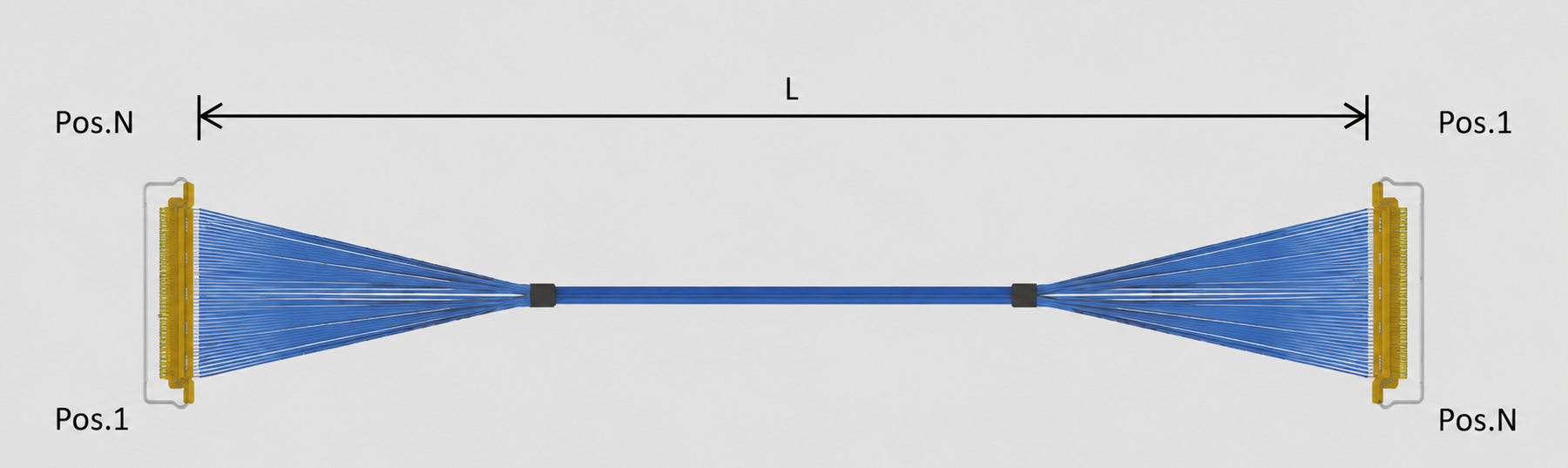

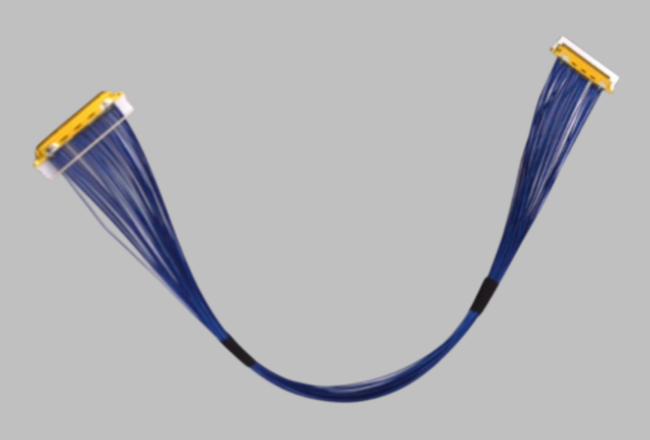

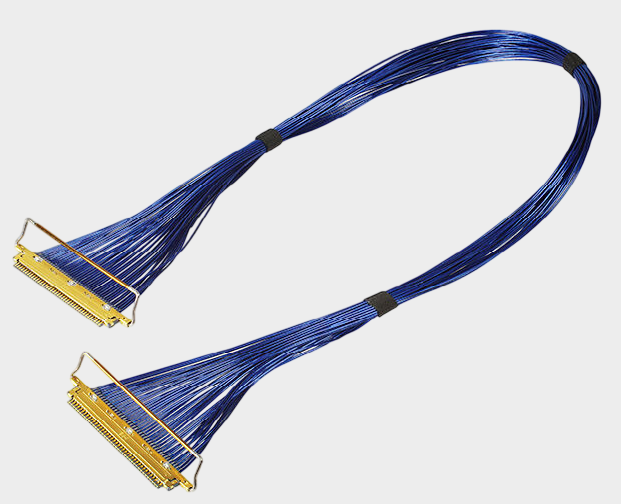

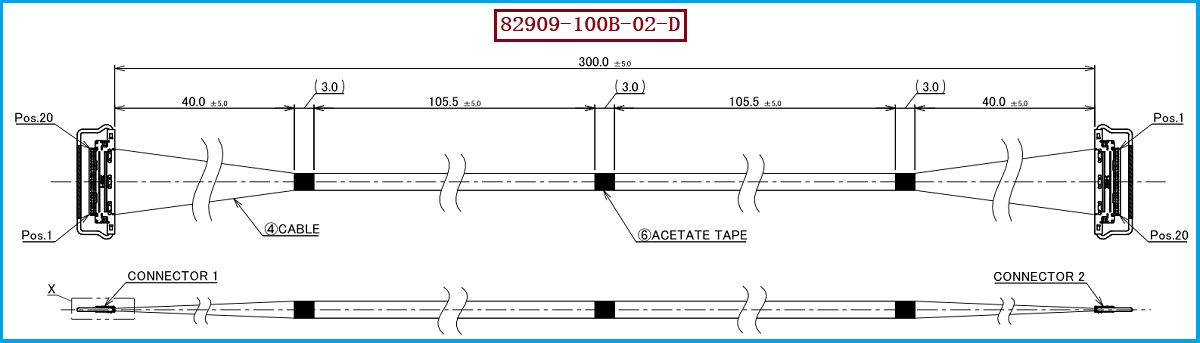

本次介绍的产品料号/型号为I-PEX 82909-100B-02-D，属于CABLINE®-VS 20P HARNESS极细同轴线束方案。根据对应工程图，该产品采用20根Micro-Coaxial Cable极细同轴线，线材规格为AWG#40，特性阻抗为50Ω，线束长度300.0±5.0mm，采用1-N线序。线材端使用的连接器型号为20454-220T，与20PIN高密度连接结构相匹配。对于高速信号传输而言，50Ω并不是一个可以忽略的参数，它意味着线材在设计时需要对中心导体尺寸、介电层结构、屏蔽层以及各层之间的几何关系进行控制。如果线材阻抗偏离设计目标，信号在连接器、线材和PCB之间传输时就可能产生反射，从而影响眼图、插入损耗、回波损耗和最终的数据传输稳定性。因此，AWG#40与50Ω需要作为一个整体规格进行确认，而不能仅以“40AWG线材”作为替代依据。

极细同轴线的阻抗并不是简单由线径决定的。其特性阻抗与中心导体尺寸、介电材料介电常数、绝缘层厚度、屏蔽层结构以及导体与屏蔽层之间的几何距离密切相关。例如，在中心导体尺寸保持相近的情况下，改变介电层材料或厚度，就可能导致阻抗发生变化；而屏蔽结构和生产工艺的一致性，也会影响整条线束的阻抗稳定性。对于工程师来说，如果设备原设计要求50Ω，那么替代线束就应围绕50Ω目标进行结构匹配，并进一步通过TDR等方式确认阻抗一致性，同时结合实际高速接口进行眼图、串扰、损耗等测试。对于采购人员来说，判断替代产品时也不能只比较“AWG#40、20PIN、300mm”这些表面参数，还应要求供应商确认阻抗规格、连接器型号、线序、长度公差及高速信号测试能力，这样才能降低因参数不匹配导致的重新设计风险。

如果需要对I-PEX 82909-100B-02-D进行国产替代，建议首先锁定核心规格：20PIN、AWG#40、50Ω Micro-Coaxial Cable、300±5mm、1-N线序以及20454-220T连接器方案，再确认两端连接器外形、出线方向、端部尺寸、固定方式和实际PCB端配套连接器。特别需要注意的是，CABLINE-VS与CABLINE®-CA虽然都属于I-PEX极细同轴线连接方案，但两者的Pitch、连接器结构及具体料号并不相同，因此不能仅凭Pin数量或线径判断可以直接互换。我们公司可提供：I-PEX 82909-100B-02-D兼容替代线束方案，可根据客户提供的样品、图纸或技术要求，围绕20454-220T、AWG#40、50Ω、20PIN、300±5mm及1-N线序进行极细同轴线束生产制造及兼容替代开发。对于高速应用项目，建议在样品阶段重点验证阻抗一致性、连接器匹配、插拔可靠性、信号完整性及实际设备装配尺寸，再根据验证结果推进批量采购。
