I-PEX 82290-100B-02-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板、工业视觉、AI视觉、高性能计算设备以及智能终端不断向高速化、轻薄化和高集成度发展，电子设备内部的信号连接空间越来越有限，但数据传输速率却越来越高。工程师在进行内部高速信号链路设计时，不仅要考虑“能不能连接”，还需要综合考虑信号完整性、阻抗控制、串扰、EMI以及布线空间等因素。极细同轴线束将高速传输能力与小型化布线结合起来，在有限空间内实现多通道信号传输，因此在高速显示、摄像模组、AI视觉及各种高密度电子设备内部连接中的应用越来越广泛。I-PEX CABLINE®-VS就是面向这一方向开发的0.5mm间距、水平对插型极细同轴线连接器，其官方资料将32Gbps/lane NRZ列为参考传输性能，并支持AWG36～AWG44 Micro-Coaxial Cable。

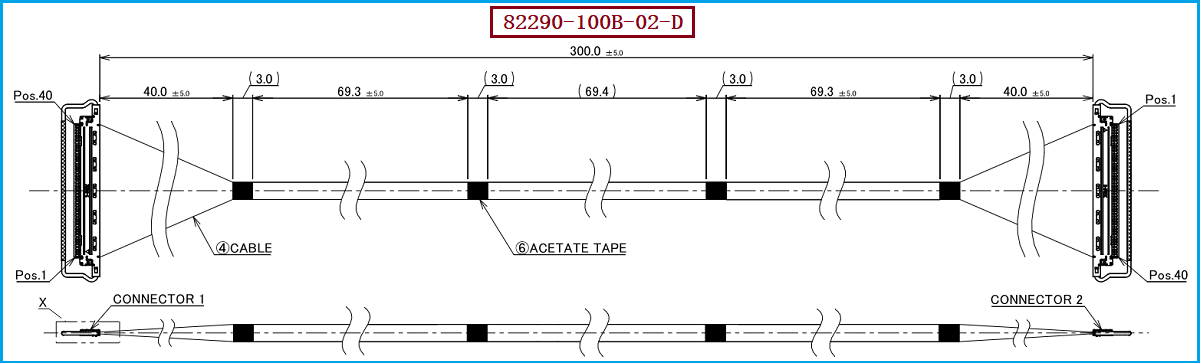

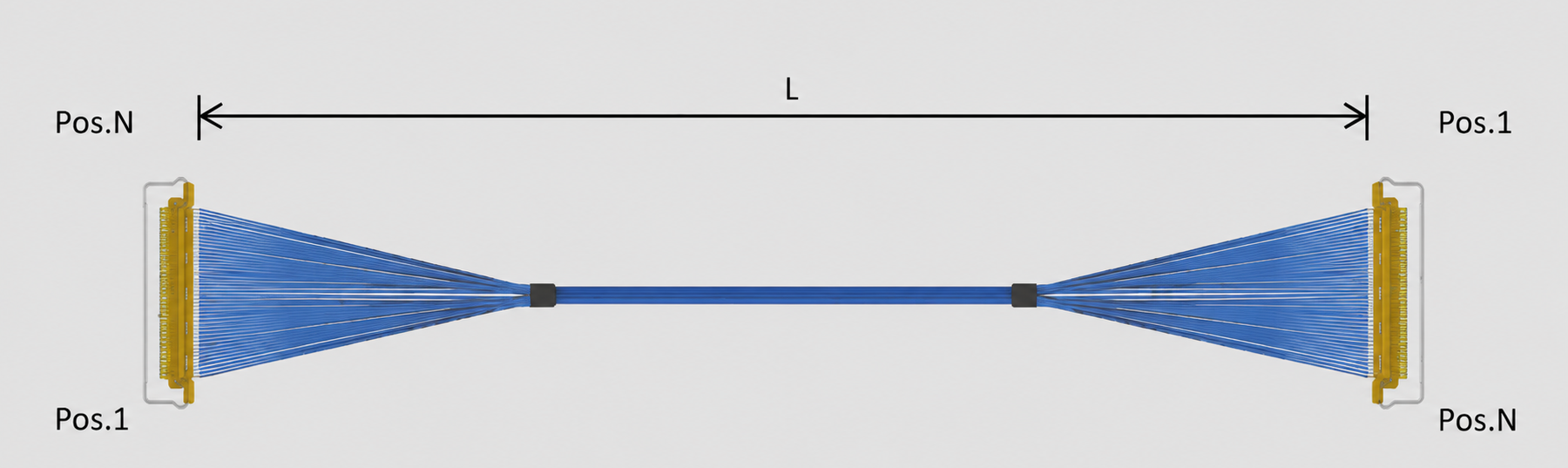

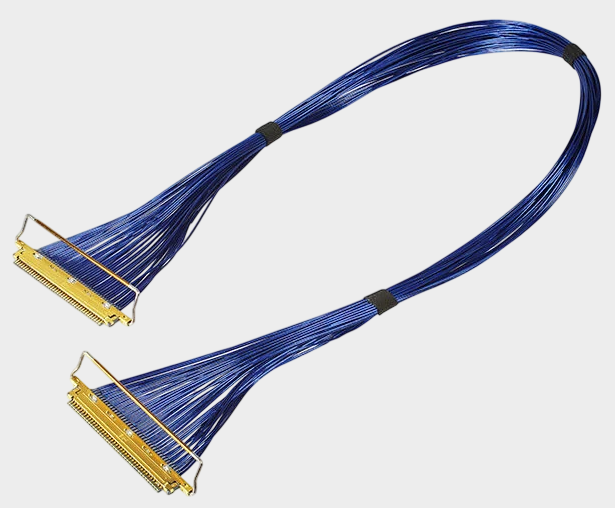

本次介绍的目标产品为 I-PEX 82290-100B-02-D，属于CABLINE-VS 40P HARNESS系列，是一款40Pin Micro-Coaxial Cable极细同轴线束，采用 AWG#40线材，长度为300mm，结构为1-N。该产品对应的线材端连接器型号为 20454-240T，属于CABLINE-VS 40Pin Plug Housing，适用于AWG#40等对应规格的极细同轴线材。对于工程师而言，82290-100B-02-D这一型号实际上代表了一套明确的高速线束配置，包括40Pin数量、AWG#40线材、300mm长度以及相应端接结构；对于采购人员而言，在进行替代采购时，也应以这些核心参数作为供应商报价、打样和技术确认的重要依据，而不能仅根据“40Pin线束”这一名称判断产品是否能够直接替代。I-PEX官方页面明确列出了82290-100B-02-D为“40pin micro-coaxial 40AWG L=300mm 1-N”的评估线束型号。

极细同轴线束的优势并不只是“线材更细”，更重要的是它能够围绕高速信号传输需求形成较为完整的传输结构。在电子设备内部，当多个高速通道集中布置时，工程师需要关注相邻通道之间的串扰、信号衰减以及阻抗连续性，同时还要面对结构空间越来越紧凑的问题。以CABLINE-VS为例，其连接器采用0.5mm Pitch、水平对插、1.0±0.1mm对插高度，官方提供20Pin、30Pin、40Pin和50Pin规格，并支持AWG36、AWG38、AWG40、AWG42和AWG44 Micro-Coaxial Cable。官方32Gbps/lane参考测试采用CABLINE-VS 40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable，因此实际项目中的传输性能仍应根据具体线长、阻抗、端接方式、PCB设计以及SI测试结果进行验证，而不能简单将参考测试结果等同于所有应用条件下的保证值。

对于需要进行I-PEX极细同轴线束国产替代的工程师和采购人员，建议重点核对料号、Pin数、线材类型、AWG、阻抗、长度、结构形式、线序以及连接器型号。针对 I-PEX 82290-100B-02-D，替代方案的核心匹配对象应围绕40Pin、AWG#40 Micro-Coaxial Cable、300mm、1-N结构以及20454-240T线材端连接器展开。如果设备属于高速显示、工业视觉或高速数据传输应用，还建议在样品阶段进一步进行阻抗、插损、回损、串扰及信号完整性验证，以确认替代线束与原设计系统之间的匹配程度。I-PEX官方资料显示，CABLINE-VS 40Pin推荐使用的Plug Housing型号为20454-240T，同时40Pin、40AWG、300mm、1-N的标准评估线束型号即为82290-100B-02-D。 我们公司可提供：I-PEX 82290-100B-02-D兼容替代线束方案，可根据客户的连接器、Pin数、AWG、线长、线序及具体安装结构进行极细同轴线束的开发、打样与批量制造，帮助客户实现产品国产替代和供应链优化。
