I-PEX 82690-100B-01-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、高速显示设备、工业视觉、摄像模组以及高性能电子设备内部，信号速率不断提高，线束不仅要满足“小型化、轻量化”的结构要求，还必须解决高速信号传输过程中容易出现的串扰、外部电磁干扰以及信号完整性下降等问题。传统多芯排线在高速信号环境下，导体之间距离较近，容易形成电场和磁场耦合，当相邻通道同时传输高速信号时，就可能产生串扰，进而造成波形失真、眼图恶化甚至通信错误。极细同轴线束则通过“中心导体+绝缘层+屏蔽层”的同轴结构，使信号具有相对独立、受控的传输路径，从结构层面降低外界干扰进入信号通道以及相邻通道之间相互影响的概率。对于工程师而言，这意味着在线束尺寸受限的情况下，仍然能够获得更稳定的高速信号传输环境；对于采购人员而言，则意味着选择极细同轴线束时，不能只看线径和价格，还需要重点关注阻抗、结构、连接器匹配及整体加工一致性。

极细同轴线束降低干扰的核心，并不是单纯依靠“线材更细”，而是依靠其特殊的同轴传输结构。高速信号主要沿中心导体传输，外围绝缘层负责维持稳定的电气结构，屏蔽层则能够对外部电磁场形成隔离，同时帮助控制信号能量的传播范围。当多根极细同轴线密集排列时，每个信号通道都拥有相对独立的屏蔽结构，因此相比普通并行导线，可以有效降低相邻线路之间的电磁耦合。另一方面，高速信号对阻抗连续性非常敏感，如果芯片、PCB、连接器和线束之间存在明显阻抗不连续，就容易产生信号反射，而反射与串扰叠加后会进一步影响信号质量。因此，工程师在设计高速线束时，需要同时考虑“屏蔽、阻抗、走线、连接器以及端部加工”这几个环节，而不是仅仅提高屏蔽层厚度。I-PEX CABLINE®-VS采用0.5mm间距、水平对插结构，并可搭配Micro-Coaxial Cable，为高密度高速信号连接提供了紧凑的连接器与线束组合方案。

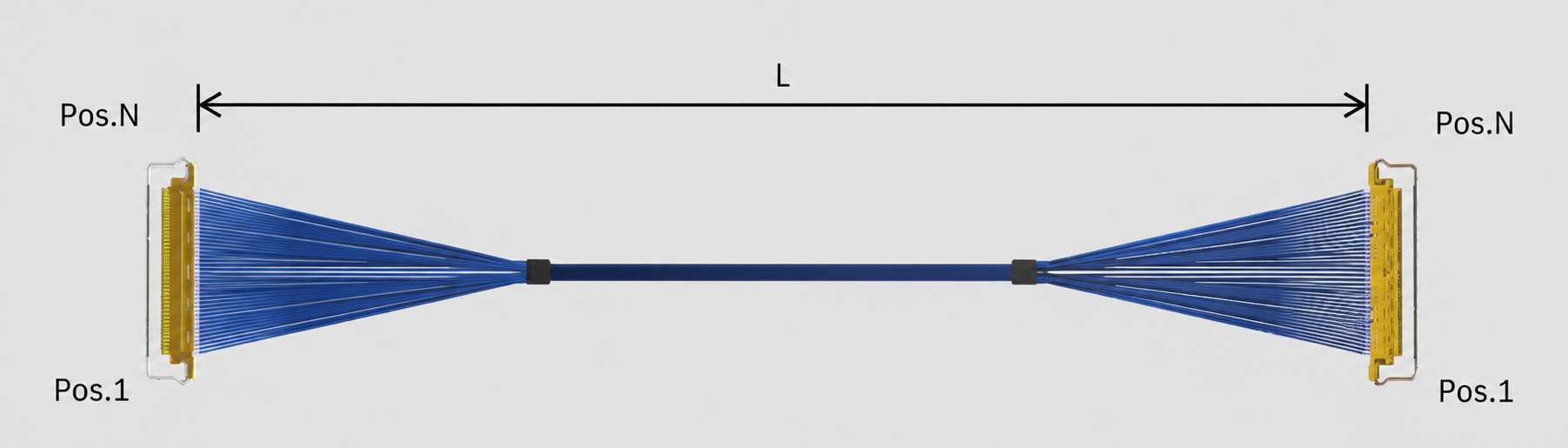

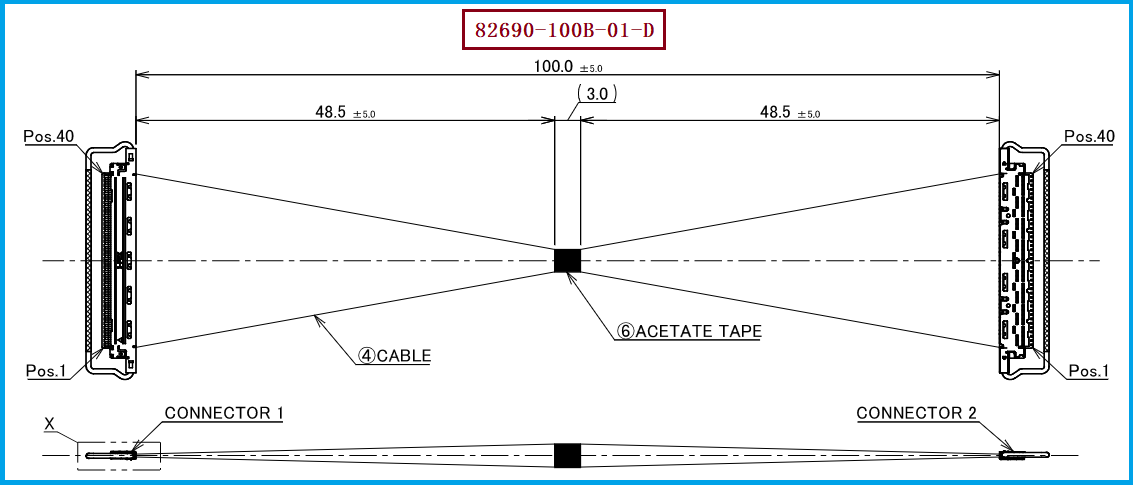

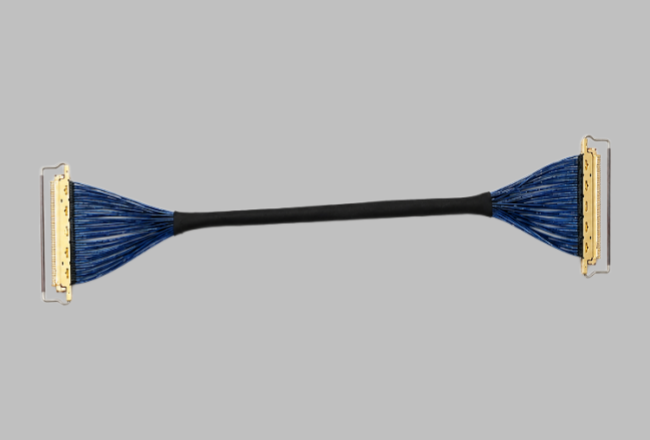

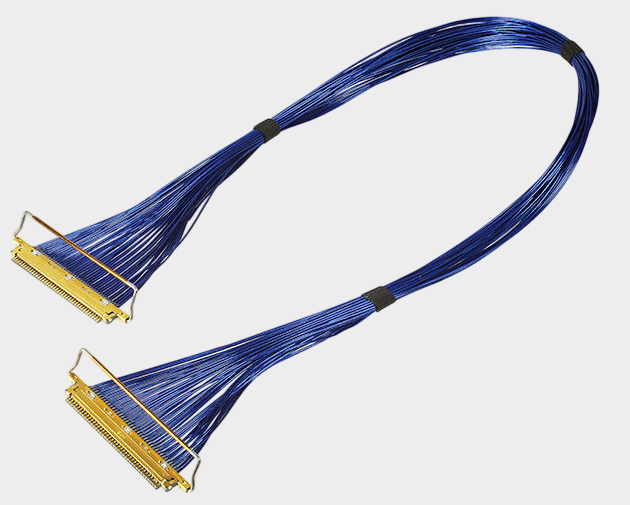

本次介绍的具体产品为 I-PEX 82690-100B-01-D，对应 CABLINE-VS 40P HARNESS。根据I-PEX官方工程图，该线束采用 40Pin Micro-Coaxial Cable、AWG#40、50Ω 规格，共使用40根极细同轴线，长度为 100.0±5.0mm，采用 1-1直通结构，即Connector 1的Pin 1至Pin 40分别对应Connector 2的Pin 1至Pin 40。线材端使用的连接器相关型号为 20454-240T，工程图同时标注CABLINE-VS Plug P/N为 20453-240T-03，配对连接器为 20455-040E-66。对于工程师来说，这款线束的重点并不只是“40Pin+100mm”，而是AWG#40极细同轴线与50Ω电气特性的组合，需要在线材、端接、屏蔽处理及连接器装配过程中保持一致性，否则即使材料参数相同，也可能因加工差异造成实际高速信号性能变化。该型号工程图还明确给出了AC 250V耐电压、2.0mA最大漏电流、DC100V条件下50MΩ以上绝缘电阻以及30V额定电压等具体要求，可作为工程验证及替代开发时的重要参考。

对于正在进行I-PEX CABLINE-VS系列选型、国产替代或供应商导入的工程师和采购人员，建议不要仅依据“连接器外形一致”判断线束是否能够直接替代，而应重点核对 Pin数、AWG线规、特性阻抗、线束长度、Pin Assignment、连接器型号、端部结构以及实际安装空间。以 82690-100B-01-D 为例，其关键组合为40Pin、AWG#40、50Ω、100MM、1-1结构，并配套20454-240T等连接器组件。如果用于国产兼容替代，应按照原产品的连接器接口、线材规格和尺寸要求进行对应开发，并进一步通过导通、绝缘、耐压、阻抗及高速信号完整性等测试进行验证。对于采购端而言，这种方式能够避免因单纯追求低价而出现“连接器可以插上，但高速性能或长期可靠性无法满足”的问题。我们公司可提供：I-PEX 82690-100B-01-D兼容替代线束方案，可围绕40Pin、AWG#40、50Ω、100MM等核心规格进行极细同轴线束的兼容开发与生产制造，为客户提供从线材、连接器端接到成品线束的替代方案参考。
