I-PEX 82904-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板电脑、VR/AR设备、显示模组以及其他高集成电子设备中，消费者往往更关注芯片、屏幕和处理器，却容易忽略内部承担信号连接任务的极细同轴线束。实际上，随着设备不断向轻薄化、小型化和高速化发展，内部留给线束的空间越来越有限，而需要传输的高速信号却越来越多，因此线束已经成为影响整机设计的重要环节。**极细同轴线束为什么是隐藏在高端设备里的关键组件？**核心原因就在于它需要同时解决“空间”和“信号”两个问题：既要尽可能减小线束占用空间，又要在高速传输过程中保持良好的信号完整性、屏蔽能力和连接可靠性。对于工程师而言，一款合适的极细同轴线束，往往能够直接影响产品内部结构布局和高速信号连接方案。

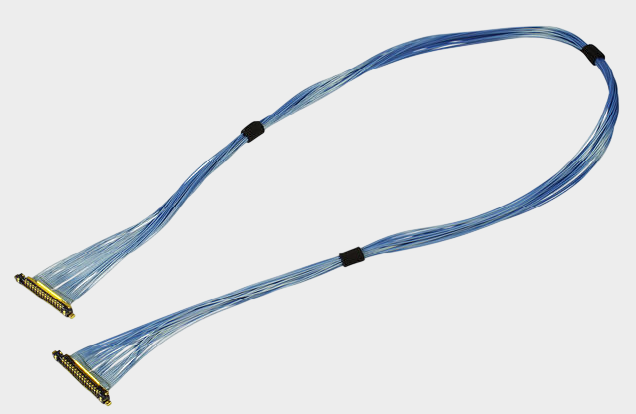

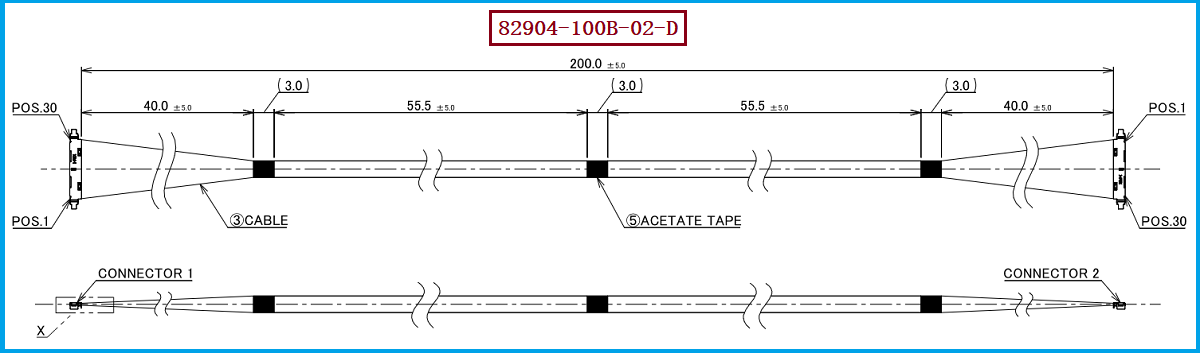

本次介绍的产品为I-PEX 82904-100B-02-D，属于CABLINE®-UX II系列30Pin极细同轴线束。根据I-PEX对应图纸，该型号采用AWG #46 Micro-Coax极细同轴线，长度200mm，线序1-N；配套线材端连接器型号为20532-030T-02，连接器规格为30PIN、0.25MM Pitch。0.25mm的超窄间距配合AWG46极细同轴线，使这类线束能够在较小空间内完成多通道信号连接，对于空间紧凑的显示设备、轻薄终端以及高密度内部连接具有实际价值。对于采购人员而言，判断该型号是否能够替代时，不能只看“30Pin”这一项，而应同时核对产品料号、连接器型号、Pin数、Pitch、线材AWG、长度以及线序等关键参数。

极细同轴线束虽然体积很小，但制造要求并不简单。对于工程师来说，线束的线径只是基础指标，实际设计还需要关注阻抗匹配、屏蔽结构、信号衰减、串扰、端接一致性以及连接器与PCB之间的配合。CABLINE®-UX II采用0.25mm Pitch的小型化结构，并通过多点接地及屏蔽路径设计满足高速信号连接需求，因此在实际应用中，线材、连接器和端接工艺必须作为一个整体进行考虑。尤其对于AWG46这种超细线材，剥线、同轴屏蔽层处理、导体端接以及成品尺寸控制都会影响最终线束的一致性。也正因为如此，极细同轴线束虽然隐藏在设备内部，却直接关系到高速信号能否稳定传输，是高端设备中典型的“体积小、影响大”的关键连接组件。

针对I-PEX 82904-100B-02-D的兼容替代，工程师和采购人员建议首先确认CABLINE®-UX II系列、30Pin、0.25mm Pitch、20532-030T-02连接器，再进一步核对AWG46 Micro-Coax、200mm长度、1-N线序等参数。如果产品用于高速信号环境，还应结合实际应用对阻抗、插损、回损、串扰、屏蔽连续性以及端接可靠性进行验证。对于存在交期、成本、供应链稳定性或国产化替代需求的项目，则可以基于原线束样品、图纸和关键参数进行兼容开发。我们公司可提供：I-PEX 82904-100B-02-D兼容替代线束方案，可根据客户工程要求生产制造相应规格的极细同轴线束，并围绕连接器、线材规格、Pin数、Pitch、长度、线序及结构要求进行匹配，为工程验证和批量采购提供替代选择。
