I-PEX 82070-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

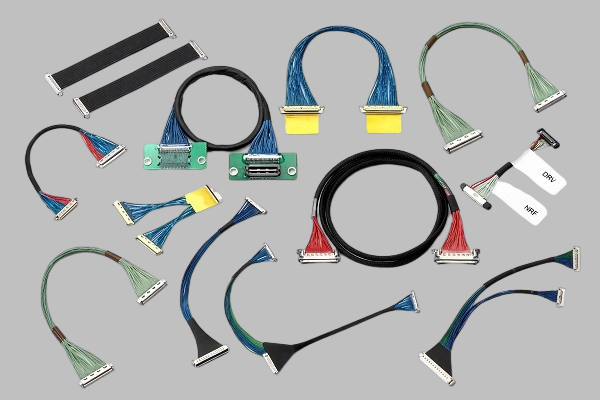

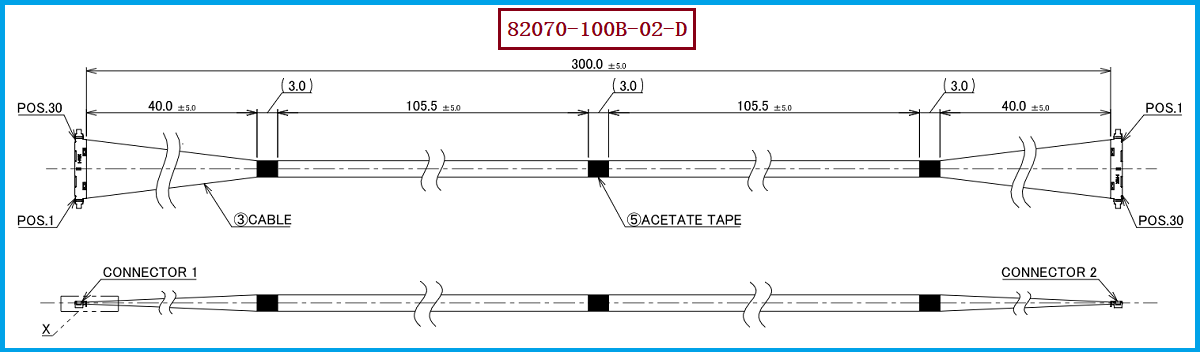

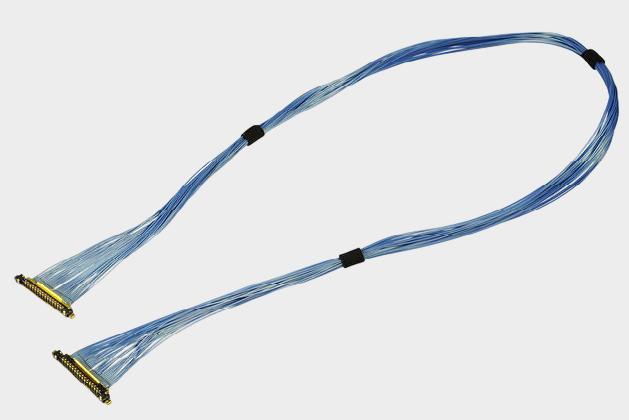

随着笔记本电脑、平板、显示设备、摄像模组及其他小型化电子产品不断压缩内部空间，极细同轴线束需要同时满足小型化、柔性走线以及高速信号传输等要求。I-PEX CABLINE®-UX II系列采用0.25mm Contact Pitch和Vertical（Right Angle）垂直直角结构，对配合高度、连接器占用空间以及转轴区域走线都有较好的适应性。I-PEX官方资料显示，82070-100B-02-D属于该系列30Pin Harness，原厂资料对应Micro-Coaxial 46AWG、L=300mm、1-N结构，并列于CABLINE®-UX II标准评估线束型号中。 本项目涉及的线材端连接器型号为20532-030T-02，对应30Pin Plug Housing；I-PEX目前推荐的更新型号为20532-030T-02-1，官方资料显示两者主要存在外形差异。 对工程师而言，选型时不能只确认“30Pin”这一项，还应同时确认连接器版本、线材AWG、阻抗、外径、长度和线序；对采购人员而言，则应将完整料号作为询价与替代验证的重要依据。

极细同轴线束在实际使用中比较常见的问题包括“连接器能不能装配”“线材规格是否匹配”“高速信号是否稳定”以及“批量生产后是否出现接触或线序异常”等。尤其需要注意的是，连接器可适配AWG规格与原厂标准线束实际采用的AWG并不一定相同。I-PEX CABLINE®-UX II官方资料显示，该系列Micro-Coaxial支持AWG44和AWG46，具体82070-100B-02-D官方描述为46AWG；而本项目指定的线材端连接器20532-030T-02可适配的线材规格为AWG#40，因此如果工程师希望采用AWG#40进行替代开发，就不能简单认定为“原厂82070直接换成AWG#40即可”，而应重新核对连接器端接能力、线缆外径、阻抗、端接工艺以及实际高速信号性能。 这也是极细同轴线束替代过程中最容易被忽略的问题：型号兼容不等于整套线束参数完全兼容，必须从连接器、线材和电气性能三个层面共同验证。

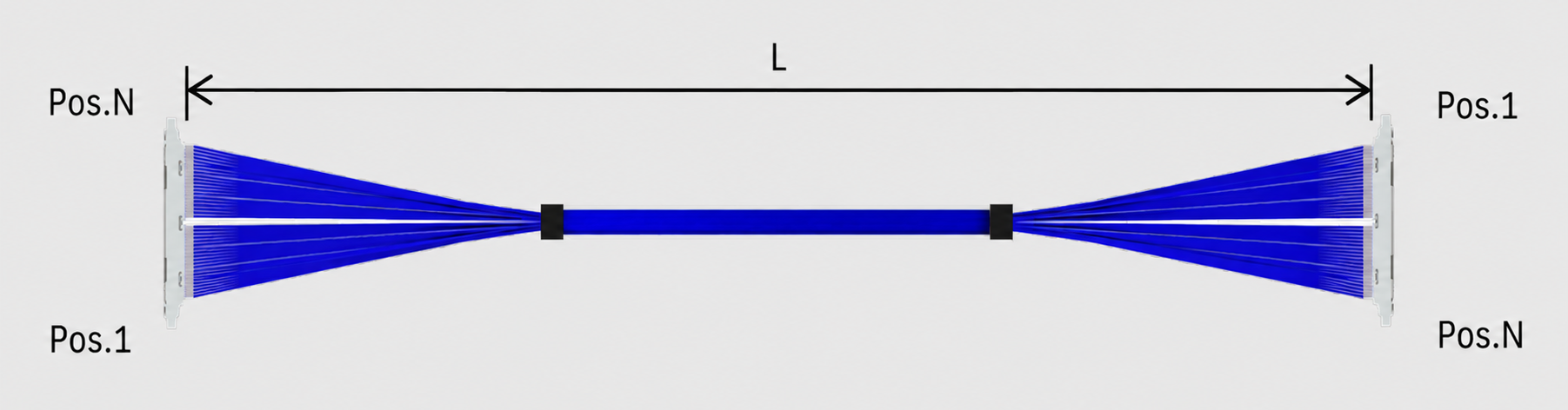

对于工程师来说，极细同轴线束出现装配困难、接触不稳定、信号衰减或EMC表现不理想时，需要从整个线束结构进行排查。以I-PEX 82070-100B-02-D为参考对象，首先应确认30Pin接口及20532-030T-02线材端连接器的机械配合关系，其次确认实际使用的AWG规格、线缆外径及阻抗是否满足系统设计要求，再进一步检查线长、1-N线序、端接质量、屏蔽连接和弯折路径。CABLINE®-UX II采用0.25mm Pitch、1.04 +0.06/-0.1mm配合高度，官方参考传输速度为5Gbps/lane NRZ，并提供多点接地设计，因此替代线束不仅要做到“插得上”，还应关注高速信号和EMC方面的实际表现。 对采购人员而言，则建议在打样阶段要求供应商提供与原产品相对应的样品，并按照实际设备进行尺寸、导通、线序、端接强度及信号完整性验证，再决定是否进入批量采购，从而降低替代产品导入风险。

如果客户正在寻找I-PEX 82070-100B-02-D的兼容替代方案，建议以“连接器+线材+结构+性能”的完整思路进行选型。首先确认产品料号为82070-100B-02-D，30Pin、300mm、1-N是该型号的重要识别条件；其次确认线材端连接器20532-030T-02，同时根据项目实际需求确认其可适配的AWG#40线材是否满足设备的阻抗、外径及高速传输要求。需要特别注意，I-PEX当前官方资料中82070-100B-02-D原厂Harness描述为46AWG，因此如果替代方案采用AWG#40，应作为工程变更项目进行样品验证，而不宜直接宣称与原厂46AWG规格完全等同。 在实际替代开发中，还应同步确认连接器版本、Pin位、线序、长度、出线方向、屏蔽结构及装配尺寸。我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，可根据客户实际应用需求，对连接器、AWG规格、线长、Pin数及线序等条件进行匹配设计和极细同轴线束生产，为工程验证和采购替代提供产品支持。
