I-PEX 82905-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

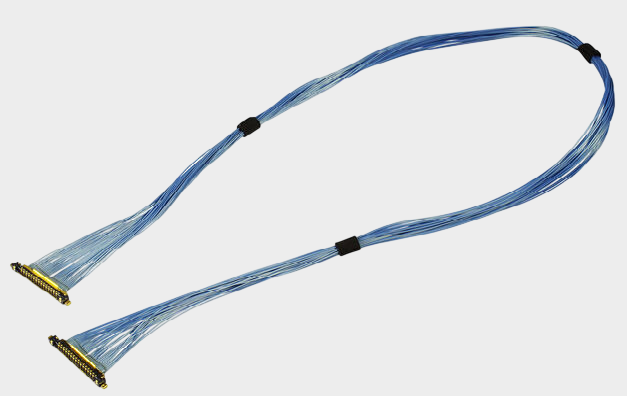

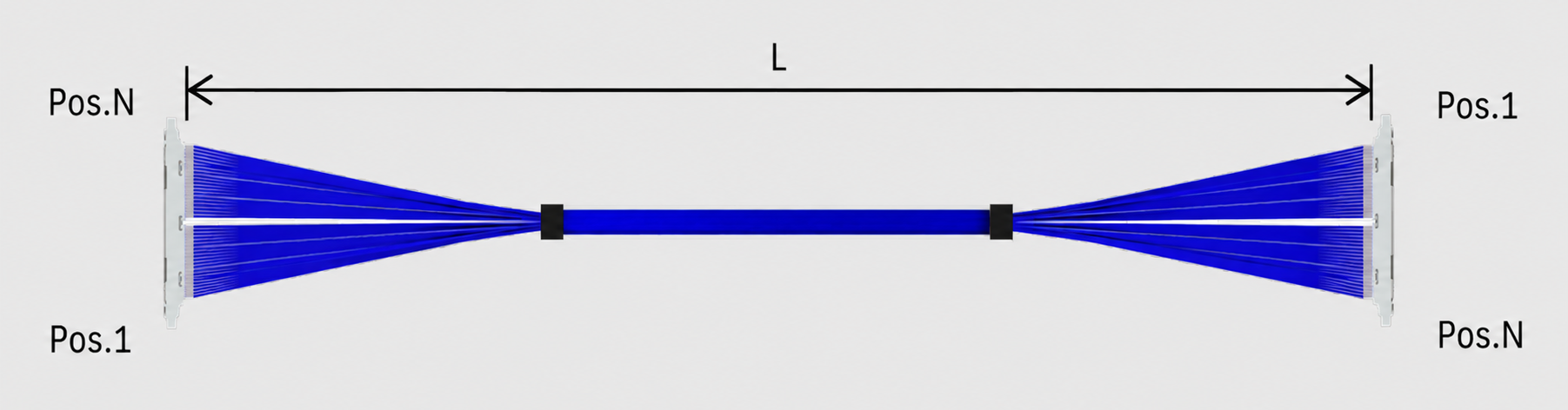

在笔记本电脑、平板电脑、显示模组等轻薄型电子设备中，内部空间不断压缩，对连接线束的尺寸、柔韧性和信号传输性能提出了更高要求。I-PEX CABLINE®-UX II系列采用0.25mm Contact Pitch、Vertical（Right Angle）垂直结构，配合高度约1.04mm，并提供30Pin、34Pin、40Pin和50Pin规格。此次对应的 I-PEX 82905-100B-02-D 为34Pin极细同轴线束，长度为100mm，采用1-N连接方式；其配套线材端连接器为 20532-034T-02-1。I-PEX官方页面也显示，CABLINE®-UX II的34Pin对应Plug Housing型号为20532-034T-02-1，配套Harness型号包括82905-100B-02-D。

所谓“极细同轴线束的材质究竟有什么讲究”，并不是简单关注线材外皮是什么材料，而是要从导体、绝缘介质、屏蔽层以及外护套整体来看。极细同轴线的核心任务是在非常有限的截面内同时完成信号传输、阻抗控制和抗干扰，因此导体需要兼顾导电性能与弯折可靠性，绝缘材料则需要保持稳定的介电特性，而外围屏蔽层承担抑制外部干扰及减少信号泄漏的重要作用。对于高速信号线束而言，AWG、线材外径、阻抗、屏蔽结构和端接工艺是相互关联的，不能只看“线径越细越好”。CABLINE®-UX II官方资料显示其Micro-Coaxial Cable支持AWG44、AWG46规格，并强调小型Plug和多点接地结构；其屏蔽路径可形成Cable Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB的连续接地路径，有利于高速信号连接中的EMC设计。

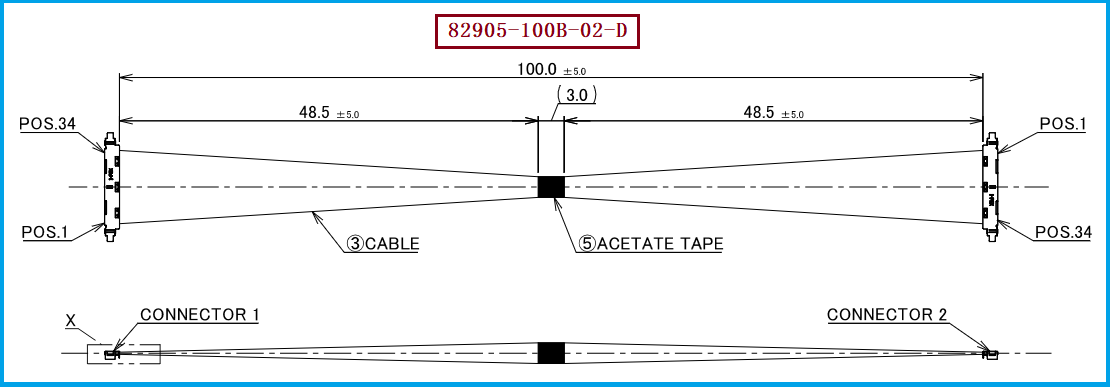

对于工程师来说，替代 82905-100B-02-D 时，不能简单理解为“买一个相同Pin数的连接器再压一根线”，而需要同步确认Pin数、Pitch、长度、线序、阻抗、AWG、线材外径、屏蔽方式以及端部固定和胶接工艺。原82905-100B-02-D为34Pin、100mm、1-N结构，官方样品型号资料明确对应46AWG Micro-Coaxial Cable；而本项目指定的线材端连接器型号为 20532-034T-02-1，并要求体现其可适配 AWG#40 线材。因此，在实际替代开发中，如果客户希望采用AWG#40，应进一步核对具体线材外径、阻抗及连接器端子加工窗口，并通过端接拉力、导通、绝缘、耐压及高速信号性能验证后再定型。对于采购人员而言，这种“连接器型号+线材规格+加工结构”同步确认的方式，也能够降低采购到“型号看似相同、实际无法直接替换”的风险。

如果客户正在寻找I-PEX CABLINE®-UX II 34Pin极细同轴线束替代品，可以将 82905-100B-02-D 作为明确的参考料号，从34Pin、100mm、1-N结构入手确认需求，并重点核对线材端连接器 20532-034T-02-1、线材AWG、阻抗及线束整体尺寸。I-PEX官方页面同时列出了34Pin的200mm、300mm 1-N线束以及100mm、200mm、300mm 1-1线束，可作为同系列不同长度和线序方案的选型参考。 对于需要国产化、第二供应商或成本优化的项目，我们公司可提供：I-PEX 82905-100B-02-D兼容替代线束方案，可依据客户原样品、图纸或技术要求，对极细同轴线材、连接器、Pin数、线长、线序及端部加工结构进行匹配开发，为工程验证和批量采购提供替代选择。
