I-PEX 83048-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

随着高端笔记本电脑持续向轻薄化、高屏占比和高性能方向发展，主板、显示模组、摄像头、无线模块以及屏幕转轴等区域能够留给线束的空间越来越有限。传统电缆如果直径较大，不仅占用内部空间，还可能影响转轴区域的结构设计和反复弯折。因此，在高密度、小空间内部连接中，极细同轴线束逐渐成为工程师的重要选择。以 I-PEX CABLINE®-UX II 系列为例，其连接器采用 0.25mm接点间距、垂直/90°出线结构，配合高度约 1.04mm，最大高度仅 1.10mm，非常适合轻薄设备内部的高密度布线。I-PEX官方资料还显示，采用约0.24mm外径同轴线加工的40Pin线束，可以通过约Φ2.66mm的转轴或小直径管路，这也是极细同轴线适合笔记本转轴区域布线的重要原因。

对于笔记本电脑工程师而言，选择极细同轴线并不仅仅是为了节省空间，更重要的是在有限空间内兼顾信号传输与机械可靠性。极细同轴结构能够在较小外径下实现信号导体、绝缘层、屏蔽层等结构的集成，在高速显示信号传输过程中有利于控制阻抗和降低外部干扰；同时，较细、更柔软的线材也更容易适应屏幕开合以及转轴区域的布线需求。CABLINE®-UX II采用多点接地设计，其屏蔽路径可形成从 Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB 的连续连接，有利于改善EMC表现。官方资料显示，该系列参考传输速度可达 5Gbps/lane NRZ，并可用于USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP等高速应用。

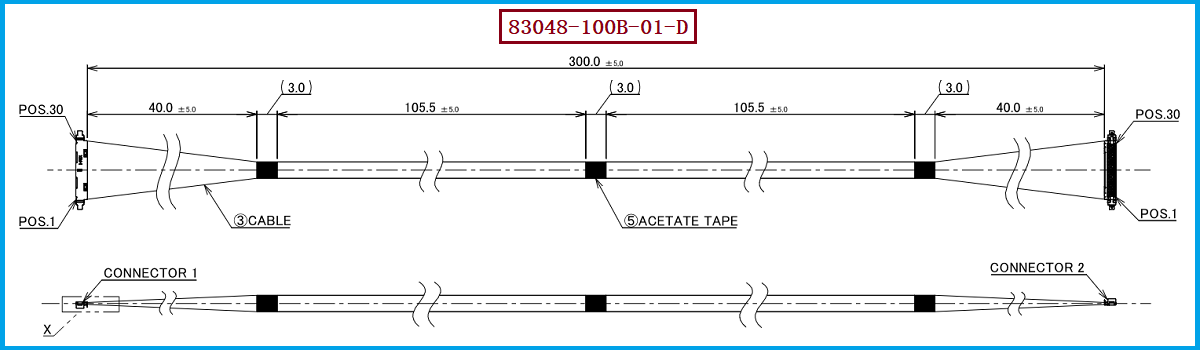

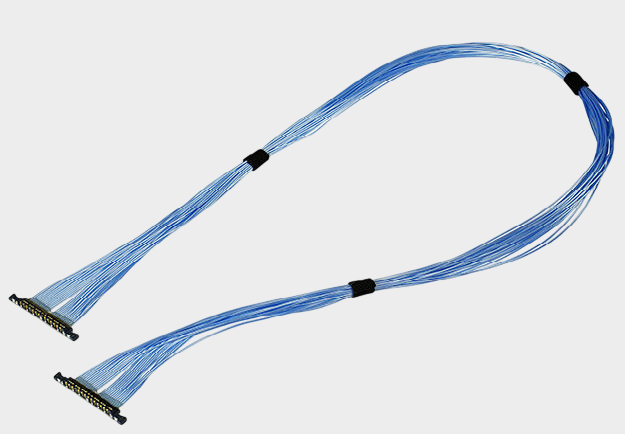

本次介绍的产品型号为 I-PEX 83048-100B-01-D，属于 CABLINE®-UX II 30Pin极细同轴线束方案，对应I-PEX官方资料中的 30P、L=300mm、1-1线束。该线束使用的线材端连接器型号为 20532-030T-02，连接器规格为 30PIN、0.25MM Pitch。对于工程师进行PCB空间评估、连接器布局及线束替代设计时，30Pin与0.25mm间距是需要重点核对的结构参数；对于采购人员而言，则建议将产品料号、连接器型号、Pin数、Pitch、线长、线材规格、阻抗及端接方式作为询价和来样确认的主要依据。I-PEX官方资料显示，CABLINE®-UX II可提供30、34、40、50Pin规格，适配Micro-Coaxial Cable包括45Ω AWG44或更小规格、50Ω AWG46或更小规格，具体替代项目仍应按照原线束实际规格进行确认。

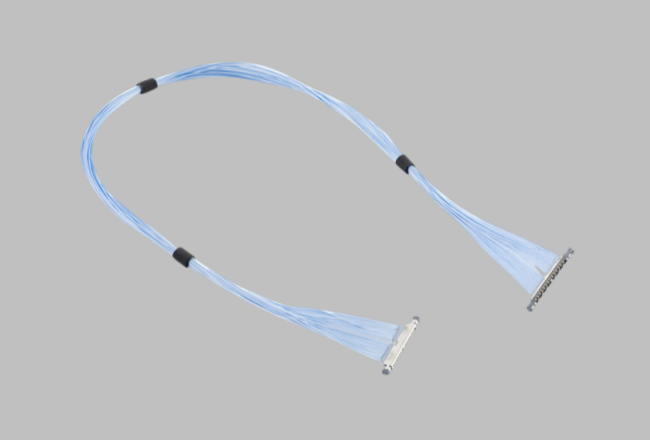

对于需要替换 I-PEX 83048-100B-01-D 的客户，不建议只按照“30Pin线束”进行简单替换，而应从连接器、线材和整体线束结构三个层面进行核对。首先确认线材端连接器是否为 20532-030T-02，以及 30PIN、0.25MM Pitch 是否与原设备匹配；其次确认极细同轴线的AWG、阻抗、外径、屏蔽结构和实际长度；最后确认端接方式、线序、出线方向以及两端连接形式是否一致。尤其对于笔记本显示屏、转轴及高速信号连接，不能只看机械尺寸，还需要关注信号完整性、屏蔽连续性和弯折空间。基于I-PEX CABLINE®-UX II的规格特点，我们公司可提供 I-PEX 83048-100B-01-D兼容替代线束方案，可根据客户提供的原装线束、连接器型号、线长、Pin数、线材规格及线序要求进行匹配和生产，为工程开发、样品验证及批量采购提供极细同轴线束替代支持。
