I-PEX 82880-100B-02-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

随着NVIDIA Jetson平台在AI视觉、机器人、工业检测和边缘计算设备中的应用增加，相机模组与主控平台之间的数据传输速度和稳定性越来越受到工程师关注。需要说明的是，NVIDIA并非针对所有Jetson相机统一规定“必须使用极细同轴线而不能使用FFC排线”，实际线材选择仍取决于具体接口、速率、距离、结构空间及EMI设计。不过，NVIDIA Jetson平台的相机方案大量涉及MIPI CSI-2、GMSL等高速数据链路，而高速链路对阻抗、串扰、EMI以及布线长度等因素更加敏感。 与传统FFC排线相比，极细同轴线采用中心导体、绝缘层、屏蔽层和护套组成的同轴结构，每根信号线具备相对独立的传输环境，更适合空间紧凑、信号速率较高且对信号完整性有要求的相机模组连接。因此，在Jetson AI视觉设备中，工程师选择极细同轴线，核心并不是简单追求“更细”，而是综合考虑高速信号传输、抗干扰、结构布局和可靠连接等因素。

对于摄像头模组而言，图像传感器产生的数据需要持续、稳定地传输到Jetson平台进行处理，连接线束本身就属于高速信号链路的一部分。FFC排线具有柔软、成本低和多芯集成等特点，但在高速、高密度以及复杂EMI环境下，工程师通常还需要进一步关注差分阻抗、串扰、屏蔽以及空间走线等问题；极细同轴线则可以通过单根同轴结构实现信号与屏蔽的结合，在合理的阻抗设计和端接工艺下，为高速信号提供更加明确的传输环境。I-PEX CABLINE®-SS采用0.4mm间距、垂直直角插拔和水平出线结构，官方定位支持最高16Gbps/Lane高速应用，并采用W-Point接触设计；其窄型结构也适合空间受限的电子设备内部布线。 因此，对于需要兼顾高速传输、轻薄化和内部空间利用率的Jetson相机模组，极细同轴线是一种值得重点评估的线束方案。

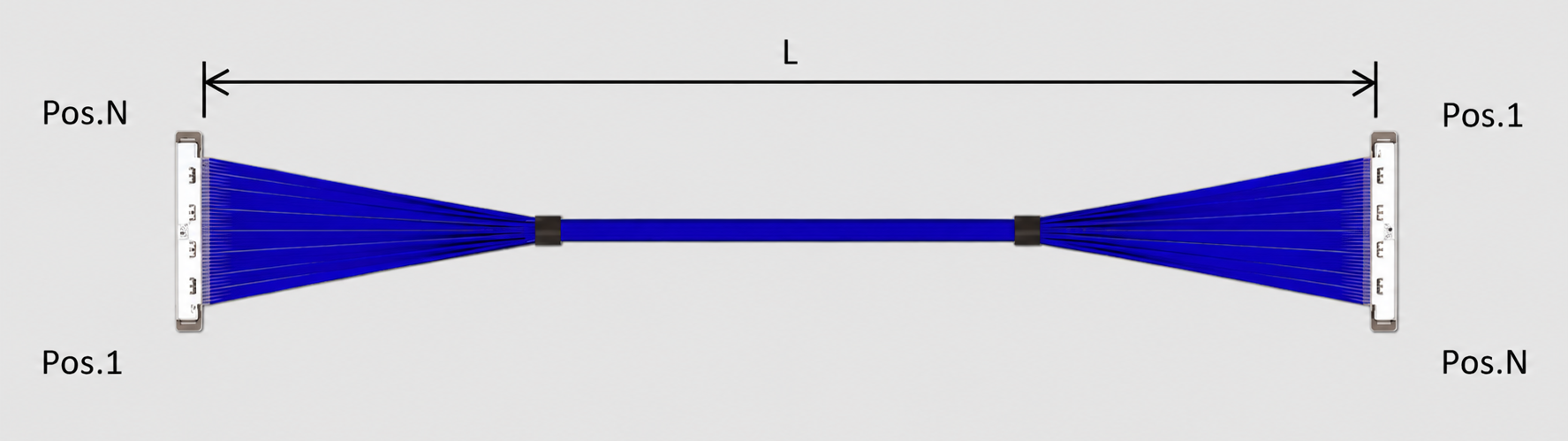

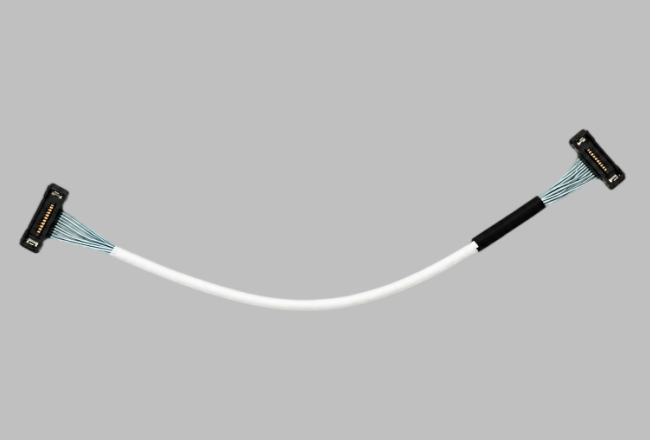

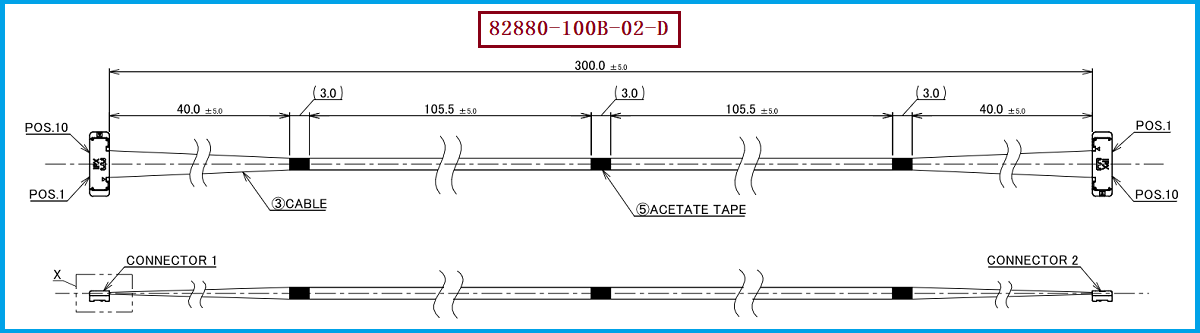

针对Jetson相机模组、AI视觉设备以及其他高速内部连接应用，我公司可提供与I-PEX图纸规格对应的 I-PEX 82880-100B-02-D兼容替代线束方案。该型号属于CABLINE®-SS 10P极细同轴线束，线束长度为 300MM，线位定义为 1-N，采用10根AWG#40、50Ω Micro-Coaxial极细同轴线，线材端使用的连接器型号为 20373-R10T-06。对应图纸还规定了20380-R10T-06 Plug Cable Assembly、2182-010-03 Metal Cover以及20374-R10E-31对接连接器等配套结构。I-PEX官方资料也确认20373-R10T-06为CABLINE-SS 10Pin Plug Housing，并列明其适用Micro-Coaxial Cable等规格。 对工程师而言，选用或替代这类线束时不能只看“10Pin”和“300MM”，还应同时确认AWG规格、50Ω阻抗、连接器型号、1-N线位关系、端部尺寸以及实际设备中的安装方向；对于采购人员而言，则应将完整料号、长度、线规、阻抗、Pin数及连接器型号作为供应商询价和样品验收的重要依据。

在Jetson相机模组进行极细同轴线束选型时，如果原设计对应 82880-100B-02-D，建议工程端首先确认10P接口、300MM线长、1-N线位、AWG#40及50Ω线缆规格，再确认20373-R10T-06端部连接器及整体出线、成型尺寸是否与原设备匹配。需要特别注意，I-PEX官方CABLINE®-SS页面所展示的45Ω、AWG#40、100mm高速测试条件属于特定性能验证条件，而你本次对应的82880C0具体线束图纸明确标注为 AWG#40、50Ω、300MM，两者不能混为同一规格。对于需要国产化、供应链优化或寻找第二供应来源的项目，替代线束也不能仅以“连接器能插上”为判断标准，而应同步验证线序、电气性能、信号完整性、端部Bonding、胶带位置及装配空间。我们公司可提供：I-PEX 82880-100B-02-D兼容替代线束方案，可根据客户实际设备结构及图纸要求进行极细同轴线束的规格匹配、长度定制和兼容替代开发。
