I-PEX 83007-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

随着机器视觉相机、视觉传感器、AI视觉检测和工业自动化设备不断向高分辨率、高帧率和实时处理方向发展，摄像头与处理器、视觉SoC或采集电路之间的数据连接也需要兼顾高速传输、空间布局和连接可靠性。TI目前针对Machine Vision提供处理器、AI加速器以及高速通信接口等解决方案，其部分视觉处理器还面向多摄像头、机器视觉和机器人应用。 在这种应用环境中，线束并不是简单的“连接导线”，而是影响设备内部高速信号传输和结构设计的重要组成部分。极细同轴线具有同轴屏蔽结构，在高速差分信号连接场景中能够提供较好的信号隔离和空间适配能力，因此在TI工业视觉相关设备的摄像头模组、视觉采集板及处理平台之间具有较好的应用适配价值。

对于工业相机和视觉检测设备而言，摄像头模组内部空间通常比较紧凑，线束还可能需要经过转轴、狭窄结构或靠近其他高速电路。I-PEX CABLINE®-SS采用0.4mm间距、垂直直角插拔、水平出线结构，结合窄深度设计，官方资料显示其连接后的结构适合通过较小的转轴空间；同时官方高速测试采用40PIN、AWG#40 Micro-Coaxial Cable、45Ω、100mm线长及GSSGSSG Pin Assignment进行验证，并面向16Gbps/Lane高速数据传输应用。 对工程师而言，这意味着在TI工业视觉设备进行高速摄像头链路设计时，可以从线径、阻抗、线序、连接器间距以及整机空间等因素综合考虑极细同轴线方案，而不是单纯追求线束越细越好；对于采购人员，则可以重点关注具体料号、连接器匹配、线材规格和批量供应能力。

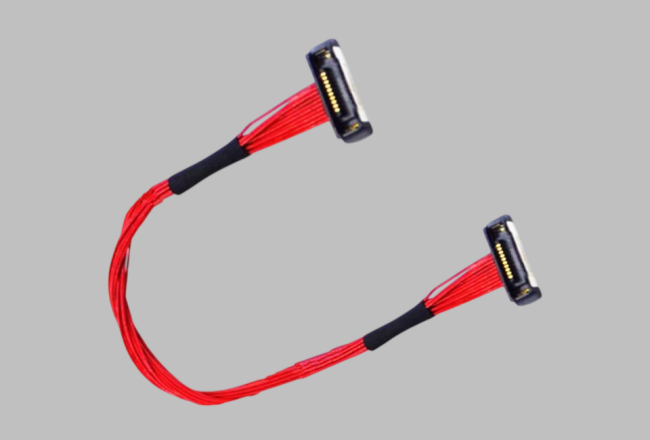

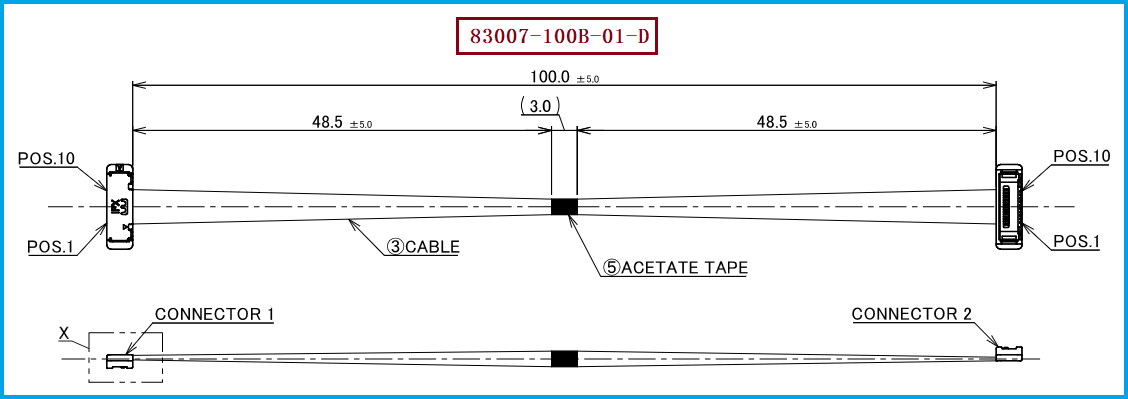

本次介绍的具体产品型号为 I-PEX 83007-100B-01-D，属于CABLINE®-SS 10P HARNESS，官方产品页面列出的该型号为100mm、1-1线序。 根据对应83007C0工程图，该线束采用AWG#40、50Ω Micro-Coaxial Cable，总长度为100.0±5.0mm，线位定义为1-1；线材端使用的连接器型号为 20373-R10T-06，对应10PIN、0.4MM间距的CABLINE®-SS结构。I-PEX官方资料同时显示，20373-R10T-06属于CABLINE®-SS 10PIN Plug Housing，适用于Micro-Coaxial Cable AWG40等规格。 对TI工业视觉设备工程师来说，选型时应重点核对摄像头端与主板端的接口定义、10PIN数量、0.4MM间距、1-1线序、100MM长度以及实际阻抗要求；对于采购人员，则应避免只按照“10PIN极细同轴线”进行采购，而应完整核对 I-PEX 83007-100B-01-D及其配套连接器型号。我们公司可提供：I-PEX 83007-100B-01-D兼容替代线束方案，可根据客户实际设备结构、线长、线序及电气性能要求进行兼容开发和批量制造。

如果将83007-100B-01-D用于TI工业视觉相关设备的兼容替代开发，建议工程师首先确认原设备的连接器结构和PCB端接口，再进一步确认线束长度、线序、Micro-Coaxial Cable规格、阻抗及安装空间。尤其需要注意，I-PEX CABLINE®-SS产品页面中的16Gbps/Lane及45Ω AWG#40、100mm属于特定高速性能测试条件，并不能直接等同于每一款CABLINE®-SS线束的实际线材规格；对于83007-100B-01-D，应以对应83007C0工程图所标注的AWG#40、50Ω、100mm、1-1为替代开发的重要依据。 同时，I-PEX官方当前资料显示CABLINE®-SS具有10、14、20、30、32、35、40和50PIN等规格，因此如果客户后续存在不同PIN数或不同长度需求，也可以按照实际设备接口进行对应开发，而不应简单套用其他型号参数。
