I-PEX 83032-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

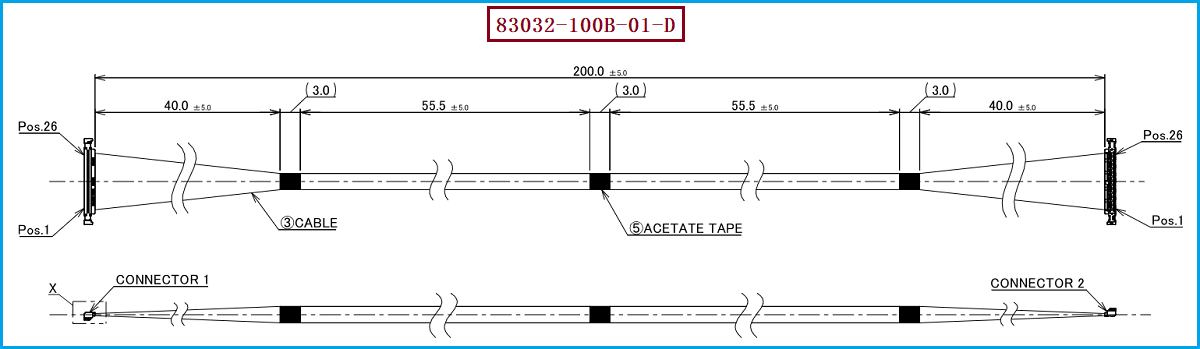

在笔记本、显示模组、摄像设备、VR/AR及其他小型高速电子设备中，如果出现图像异常、数据传输不稳定、误码增加、链路频繁掉线等问题，工程师往往会怀疑极细同轴线束存在信号衰减。实际上，线束的信号衰减并不只是“线越细越容易衰减”这么简单，而是与线材结构、长度、导体尺寸、绝缘介质、屏蔽结构、阻抗一致性、连接器端接以及高速信号频率等因素共同相关。以 I-PEX CABLINE®-UA II 系列为例，其连接器采用 0.3mm Contact Pitch、Vertical Right Angle 结构，官方将 5Gbps/lane NRZ列为参考传输能力，并支持 AWG42、AWG44、AWG46 Micro-Coax。具体到 I-PEX 83032-100B-01-D，其为 26Pin、44AWG、L=200mm、1-1 结构的极细同轴线束，线材端使用 20497-026T-30，适配 AWG#44 线材。对于工程师而言，当实际系统出现信号衰减严重时，应先确认线束长度、AWG、阻抗、端接质量以及系统工作速率是否与原设计要求一致，而不是单纯更换更粗的线材。

极细同轴线束虽然能够在有限空间内实现高密度、高速信号连接，但随着传输频率提高，导体损耗、介质损耗以及连接器和端接结构带来的插入损耗都会更加明显。对于 83032-100B-01-D 这类 200mm 长度的 26P、44AWG Micro-Coax 线束来说，线材本身的传输特性必须与连接器和系统高速通道相匹配。如果线束实际长度被进一步增加，或者线材结构、外径、屏蔽及阻抗控制发生变化，就可能造成更大的插入损耗和信号完整性风险。同时，极细同轴线束在设备内部通常还会经过弯折、转轴或狭窄通道，如果弯折半径过小、局部受到挤压，也可能改变线缆的电气特性。因此，面对“极细同轴线束信号衰减严重怎么办？”这一问题，工程师需要把线材规格、线束长度、弯折状态、连接器端接和PCB高速走线作为一个完整的信号通道进行分析，而不能只看某一个参数。I-PEX 官方也特别强调 CABLINE®-UA II 的小型化 Plug 可用于穿过转轴，并展示了 26Pin 线束穿过 Φ2.65mm 内孔转轴或软管的应用示例。

从替代线束开发角度来看，保持原型号的关键结构参数，是降低信号性能变化风险的重要基础。I-PEX 83032-100B-01-D 对应 26Pin、44AWG Micro-Coax、200mm、1-1结构，配套线材端连接器为 20497-026T-30，而 I-PEX 官方 CABLINE®-UA II 资料明确列出 20497-026T-30 为 26Pin Plug Housing，系列支持 AWG42/AWG44/AWG46 Micro-Coax。 因此，在进行兼容替代时，应尽量保持 26Pin、0.3mm Contact Pitch、AWG#44、200mm长度以及两端端接结构的一致性，同时对替代线材的导体、绝缘层、屏蔽层、外径及高速传输特性进行验证。如果客户原系统已经通过SI测试，替代线束还应进一步关注插入损耗、回波损耗、串扰等指标，通过样品测试确认替代方案在目标速率下的信号质量，而不是仅凭外观尺寸或连接器型号判断是否可以替换。

对于采购人员和工程师来说，如果现有供应链中的 83032-100B-01-D 出现交期、成本或供应渠道方面的需求变化，可以按照“连接器系列—Pin数—AWG—长度—端接结构—应用速率”的逻辑进行替代选型。CABLINE®-UA II 官方样品中，同为 26Pin、44AWG、1-1结构的还有 83031-100B-01-D（100mm） 和 83033-100B-01-D（300mm），而 83032-100B-01-D 为中间的 200mm规格，因此不能只根据“同为26Pin”就直接替换，必须进一步核对长度和线束结构。 如果需要开发兼容替代产品，还应确认客户PCB端对应的 Receptacle、实际安装空间、弯折路径以及高速信号要求。我们公司可提供：I-PEX 83032-100B-01-D兼容替代线束方案，可围绕 20497-026T-30、26Pin、AWG#44、200mm、1-1 等关键条件进行极细同轴线束匹配开发，为工程验证、样品打样及批量采购提供替代方案参考。
