I-PEX 83033-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

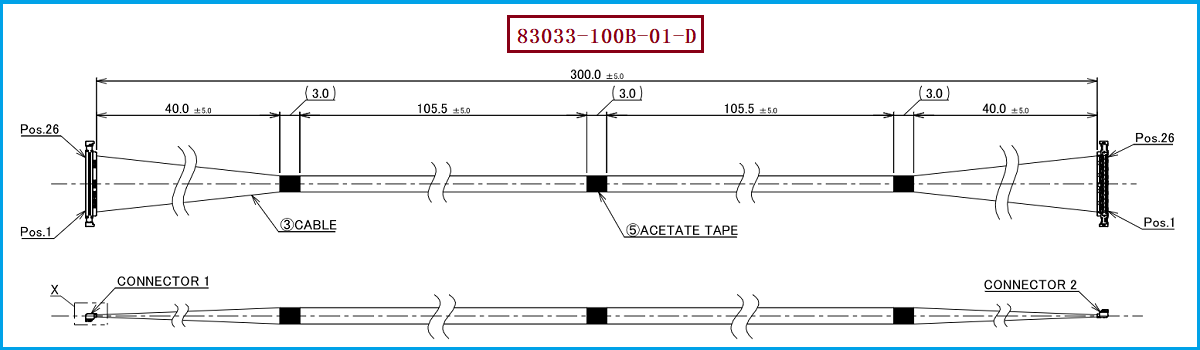

在笔记本电脑、平板电脑、摄像模组、VR/AR设备及其他空间受限型电子产品中，线束不仅要满足信号传输要求，还要兼顾安装空间、弯折路径、连接器尺寸以及高速信号完整性。I-PEX CABLINE®-UA II系列采用0.3mm端子间距、Vertical Right Angle垂直直角结构，插合高度约1.27±0.1mm，并提供26Pin、32Pin、40Pin和50Pin等配置；官方页面同时展示了26Pin、300mm、1-1结构的 I-PEX 83033-100B-01-D。 本款极细同轴线束长度为300MM，线材端使用的连接器型号为 20497-026T-30，对应26Pin CABLINE®-UA II应用。对于工程师而言，这类方案的价值在于通过极细同轴线与紧凑型连接器组合，在有限空间内实现高密度信号布线；对于采购人员而言，确认具体料号、Pin数、线长以及连接器型号，是进行替代选型和BOM核对时的重要基础。我们公司可提供 I-PEX 83033-100B-01-D兼容替代线束方案，可根据实际设备结构、线材规格和端接要求进行兼容开发。

在极细同轴线中，外层材料并不是简单承担“保护线芯”的作用，绝缘介质的介电常数、损耗特性、耐温性以及柔韧性都会影响高速信号传输。PTFE（聚四氟乙烯）具有较低且稳定的介电常数、较低介质损耗以及良好的耐化学性和耐高温性能，因此长期以来被广泛用于高性能同轴电缆的介质材料。Micro-Coax的资料也指出，介质材料会直接或间接影响传输损耗、传播速度、温度范围、功率能力、相位/幅度稳定性以及电缆柔韧性，而PTFE是高性能同轴电缆中常见的介质材料。 对于极细同轴线而言，尺寸本身已经非常小，如果绝缘层材料的介电性能、厚度控制或尺寸稳定性不足，就可能进一步影响特性阻抗和高速信号完整性。因此，工程师在选择极细同轴线时，不能只看“AWG多大、外径多少”，还需要关注绝缘介质材料及其结构稳定性。需要注意的是，行业中常说“PTFE护套”有时实际上是对线材绝缘/介质结构的泛称，具体线材的外护套材料应以实际Cable Construction规格书为准，不能仅凭外观判断。

I-PEX 83033-100B-01-D属于26Pin、300MM的CABLINE®-UA II 1-1结构样品线束，而CABLINE®-UA II官方资料显示其Micro-Coax适用AWG42、AWG44和AWG46规格，并给出5Gbps/lane NRZ的参考传输能力。 因此，在进行兼容替代开发时，不能简单理解为“连接器能插上就可以替代”。对于工程师来说，需要同时确认中心导体、绝缘介质、屏蔽结构、线材外径、特性阻抗、插损、回损、串扰以及端接工艺；尤其是300MM线长，在高速信号场景下，线材本身已经属于信号通道的一部分，阻抗一致性和屏蔽连续性会直接关系到系统的信号完整性。PTFE等低介电损耗材料的优势，也正是为了帮助线缆在微型化条件下兼顾电气性能和机械柔韧性。对于采购人员而言，进行供应商替代时建议将“连接器型号+Pin数+线长+AWG+阻抗+端接结构”作为一组完整的技术条件，而不是只以原厂料号进行价格比较。

如果设备原设计采用 I-PEX 83033-100B-01-D，建议首先确认其26Pin、300MM、1-1结构以及CABLINE®-UA II系列接口关系，同时核对线材端 20497-026T-30 的匹配情况。I-PEX官方页面列出了CABLINE®-UA II的26Pin 1-1线束型号，其中100mm、200mm和300mm分别对应83031、83032和83033；同时，该系列连接器采用0.3mm Pitch，并支持AWG42/AWG44/AWG46 Micro-Coax。 如果进行国产化、第二供应商或成本优化替代，建议保持连接器配合尺寸、Pin定义、线长300MM以及端接形式的一致，再根据实际应用确定AWG和阻抗，并通过导通、耐压、绝缘、拉力、弯折以及必要的高速信号完整性测试验证替代品。我们公司可提供 I-PEX 83033-100B-01-D兼容替代线束方案，可针对工程样品、批量采购以及设备线束国产替代需求进行极细同轴线束定制开发。
