I-PEX 82897-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

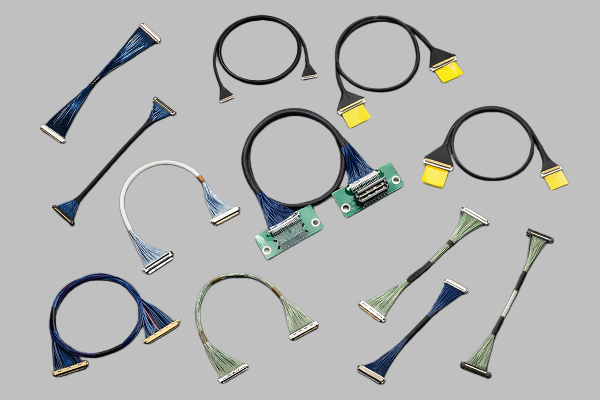

在笔记本电脑、平板电脑、显示模组、摄像设备及其他空间受限电子产品中，内部连接既要满足高速信号传输，又要尽可能减少线束所占空间，因此极细同轴线逐渐成为高密度信号连接的重要方案。以I-PEX CABLINE®-UA II系列为例，其连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，支持26Pin、32Pin、40Pin和50Pin，并可匹配AWG42、AWG44、AWG46 Micro-Coaxial Cable；I-PEX官方资料同时给出的适用Micro-Coax最大外径为0.3mm。 对工程师而言，“极细”并不只是线缆外径小，而是需要在有限的截面空间内同时完成中心导体、绝缘层、屏蔽层等结构设计，并兼顾阻抗、信号完整性、机械可靠性等要求。因此，在实际选型时，不能简单地认为线越细越好，而应该根据传输速率、长度、空间、弯折及电气要求综合确定。

谈到“极细同轴线的芯线直径可以小到多少mm”，首先要区分芯线导体直径与整根同轴线外径。AWG是导体规格的一种表示方式，并不等于成品极细同轴线的外径。以CABLINE®-UA II为例，I-PEX官方适配的Micro-Coax规格已经达到AWG46，而其线缆最大外径为0.3mm；这说明极细同轴线可以在非常有限的空间内完成高速信号传输结构。 从常见AWG理论尺寸来看，AWG46的实心圆导体理论直径约为0.13mm，AWG44约为0.16mm；但实际Micro-Coax可能采用绞合、镀层及不同导体结构，因此工程上不能直接用AWG换算值代替实际芯线尺寸，最终应以具体线材规格书和实测数据为准。对于采购人员而言，如果供应商只给出“AWG44极细同轴线”，还应进一步确认导体结构、绝缘外径、屏蔽结构、成品外径及阻抗等参数，才能判断是否真正满足原设计要求。

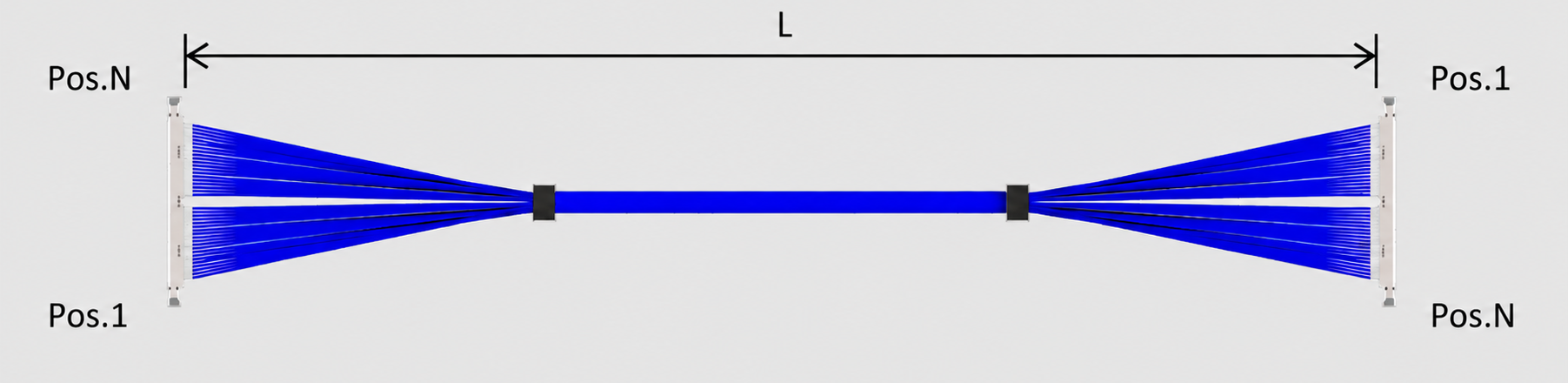

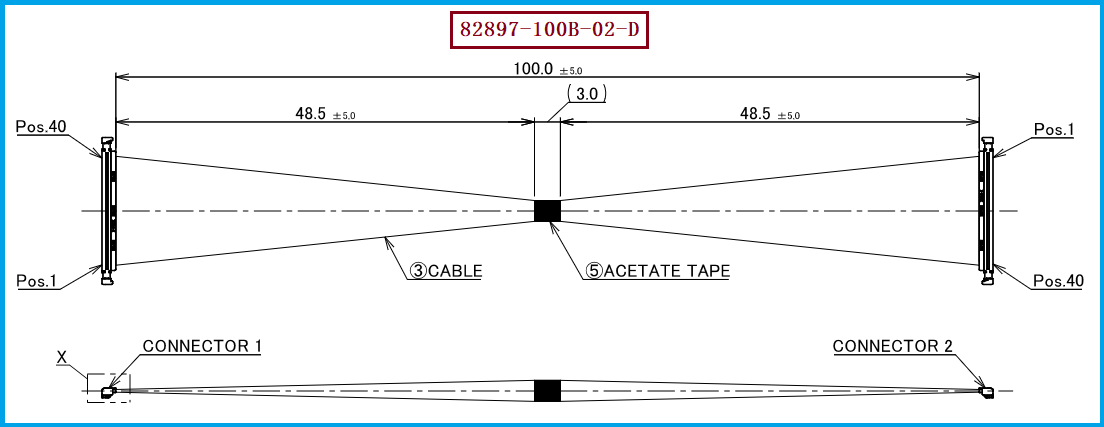

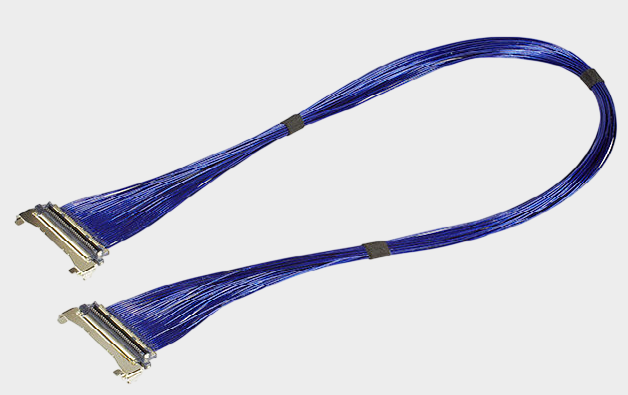

本次对应的产品型号为I-PEX 82897-100B-02-D，属于CABLINE®-UA II 40Pin极细同轴线束，标准长度为100mm、1-N结构，采用Micro-Coaxial Cable方案。与该线束配套的线材端连接器型号为20497-040T-30，连接器为40PIN，对应CABLINE®-UA II的0.3mm Contact Pitch。I-PEX官方连接器资料显示，20497-040T-30属于Plug Housing Assembly，40Pin版本的相关尺寸中，A尺寸为17.0mm；CABLINE®-UA II整体产品资料显示，其40Pin版本的连接器宽度按照5.0＋0.3×Pin数计算，即约17.0mm。 对工程师来说，开发这类替代线束时，不能只核对“40PIN”这一项，还需要同时核对连接器型号、0.3mm间距、线材AWG规格、阻抗、线束长度、Pin定义以及两端端接结构；对采购人员而言，这些参数则是判断不同供应商产品能否真正替代原装线束的重要依据。我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，可根据客户提供的样品、图纸或技术参数进行极细同轴线束的规格匹配与生产制造。

对于需要替代I-PEX 82897-100B-02-D的项目，建议工程师和采购人员按照“连接器—Pin数—间距—线材—阻抗—长度—端接定义”的顺序进行确认。CABLINE®-UA II官方支持26P、32P、40P、50P，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable；其中目标产品为40PIN，因此首先应确认是否为20497-040T-30对应的40PIN结构、0.3mm Pitch，然后再确认实际使用的极细同轴线规格及其电气参数。 如果项目对空间特别敏感，还应重点关注线缆外径和弯折空间；I-PEX官方资料给出的参考案例中，外径0.29mm的UA II 26Pin线束可以通过Φ2.65mm内径的转轴或软管，体现了该系列针对小空间、转轴穿线等应用的设计思路。 因此，替代方案不能只追求“型号相同”或“尺寸接近”，而应以实际连接器配合、Pin位定义、线材规格和电气性能验证为基础。对于工程打样、国产替代、批量采购或原供应链切换，可根据实际项目要求进行样品确认和兼容性验证。
