I-PEX 81467-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

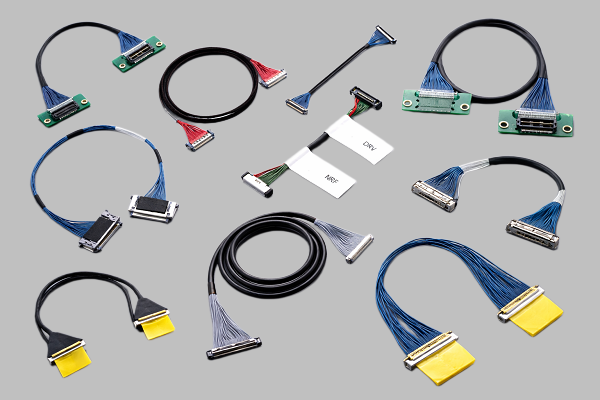

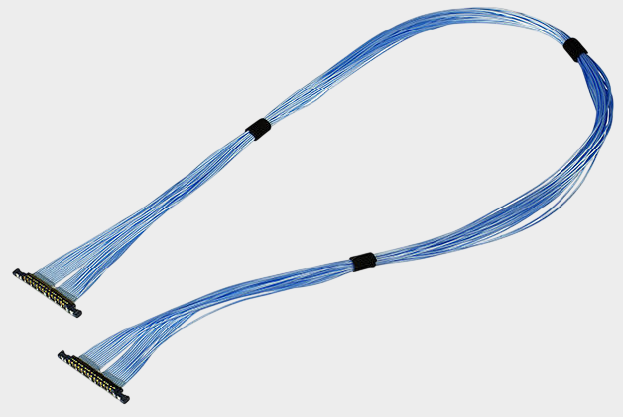

对于高速电子设备而言，极细同轴线并不是简单地把普通导线做得更细，而是通过中心导体、绝缘层、屏蔽层以及外部结构之间的尺寸关系，共同形成特定的电气性能。以 I-PEX 81467-100B-02-D 为例，该产品属于CABLINE®-UA II 40Pin极细同轴线束，采用40根 AWG#44、50Ω Micro-Coaxial Cable，标称线束长度为200mm，采用1-N结构。其线材端连接器型号为 20497-040T-30。I-PEX官方资料显示，CABLINE®-UA II连接器支持AWG42、AWG44、AWG46 Micro-Coax，并面向高速信号传输及小型化布线应用。 对工程师来说，理解这类线束首先要认识到：导体尺寸、绝缘介质厚度、屏蔽层与中心导体之间的几何关系都会影响阻抗、电容、电感以及高频信号传播特性，因此极细同轴线的“线径”只是选型参数之一，不能单独代表整根线缆的电性能。

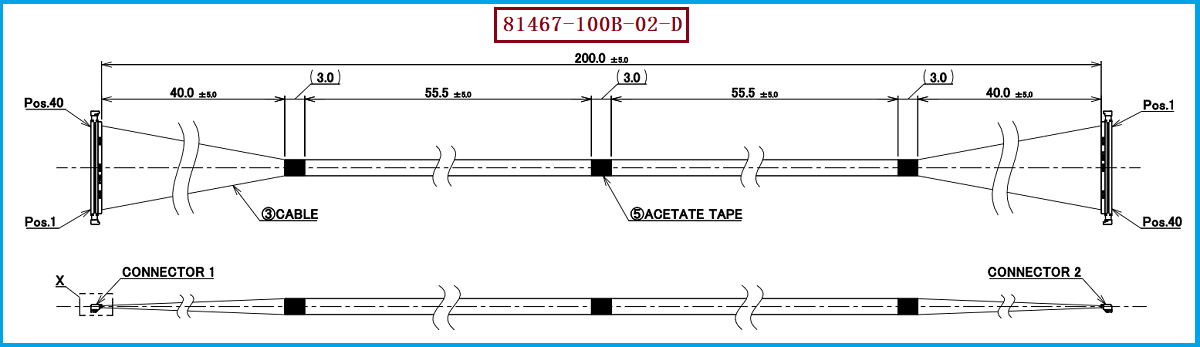

极细同轴线的核心优势在于中心导体与外围屏蔽层形成相对稳定的同轴传输结构。当中心导体尺寸、绝缘层厚度或介电材料发生变化时，中心导体与屏蔽层之间的电场分布也会随之改变，从而影响特性阻抗以及高速信号的传播状态。对于 AWG#44 这种超细规格而言，制造尺寸的微小变化在整根线材比例中可能更加明显，因此导体直径、绝缘层外径、屏蔽层结构及线材整体外径都需要保持良好的一致性。此次 81467-100B-02-D 的I-PEX工程图明确规定采用 AWG#44、50Ω、Blue Micro-Coaxial Cable，并使用40根线材完成40Pin连接。 因此，在兼容替代制造过程中，不能只做到“AWG#44一样”，还需要结合目标阻抗和高速信号需求，对线材结构进行匹配，否则即使连接器能够正常插合，也可能出现信号完整性方面的差异。

从工程应用来看，中心导体主要影响导体电阻、电流承载能力以及高频传输损耗；绝缘层则参与决定单位长度电容和传播特性；外围屏蔽结构不仅承担抗干扰作用，也参与形成完整的传输结构。因此，在高速信号环境中，需要综合考虑阻抗一致性、插入损耗、回波损耗、串扰以及屏蔽连续性，而不能单纯通过增加或减小导体尺寸来改善某一项性能。CABLINE®-UA II官方资料给出的参考传输速度为 5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用；同时，该系列采用0.3mm Contact Pitch、Vertical Right Angle结构，并支持26/32/40/50Pin。 对于工程师而言，这意味着在设计或替代 81467-100B-02-D 时，应把“导体结构—绝缘结构—屏蔽结构—连接器端接”作为一个完整的高速信号通道进行评估，而不是仅比较线径和长度。

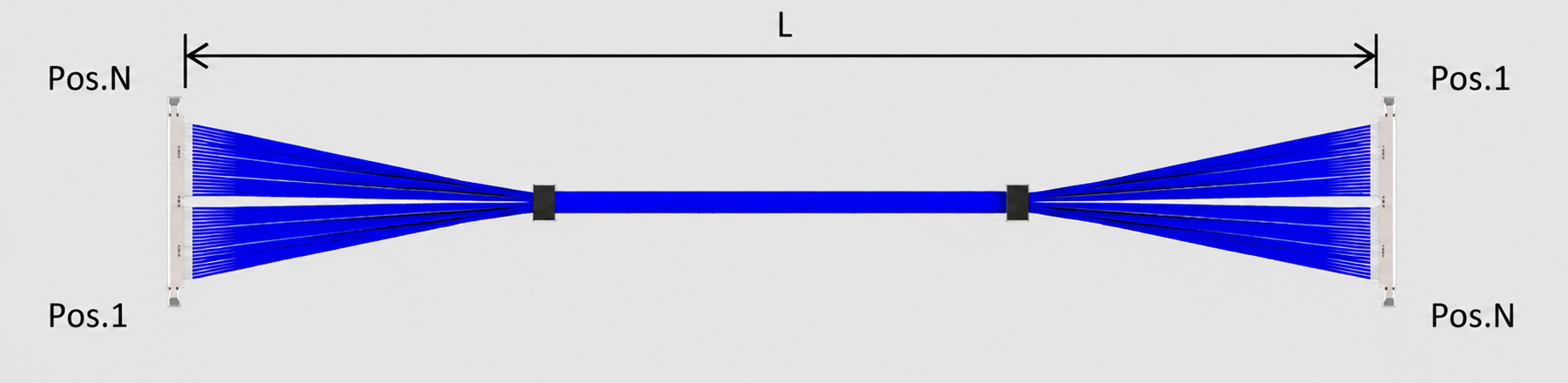

针对 I-PEX 81467-100B-02-D 的选型或国产兼容替代，采购人员和工程师建议首先确认产品料号、40Pin结构、200mm长度、1-N端接方式以及 AWG#44、50Ω Micro-Coax等核心信息，同时确认线材端连接器为 20497-040T-30。I-PEX官方型号资料将81467-100B-02-D明确列为“40pin micro-coaxial 44AWG L=200mm 1-N”线束。 在实际替代开发时，还应进一步核对Pin Mapping、连接器端接尺寸、线材排列、屏蔽连续性及阻抗要求，避免出现“连接器型号相同但电性能不一致”的情况。对于需要进行国产化、第二供应商开发或批量采购的项目，我们公司可提供：I-PEX 81467-100B-02-D兼容替代线束方案，可围绕 20497-040T-30 + AWG#44 的组合进行极细同轴线束制造，并根据客户图纸及实际装配要求进行长度、Pin数、端接结构和线材参数匹配。
