I-PEX 82898-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

对于工程师和采购人员而言，“极细同轴线的典型衰减率是多少”并没有一个适用于所有线材的固定答案。衰减通常以 dB/m 或 dB/100m 表示，并且会随着频率升高、线材变细、传输距离增加而发生变化。尤其是AWG44这类超细同轴线，在GHz级高速信号环境下，导体损耗、介质损耗、屏蔽结构以及阻抗一致性都会共同影响插入损耗。因此，判断一款极细同轴线是否适合高速传输，不能只看AWG规格，而应结合“频率+线长+特性阻抗+线材结构+连接器”综合评估。对于 I-PEX 82898-100B-02-D 而言，其官方图纸明确采用 40根AWG#44、50Ω Micro-Coaxial Cable，线束长度300mm，但没有在该线束图纸中规定一个固定的dB/m衰减值，因此实际项目应以具体线材的高频测试数据为准。

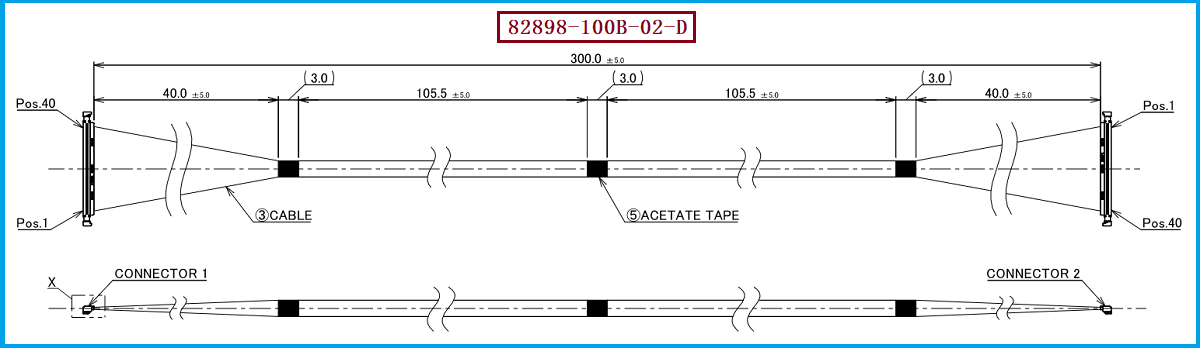

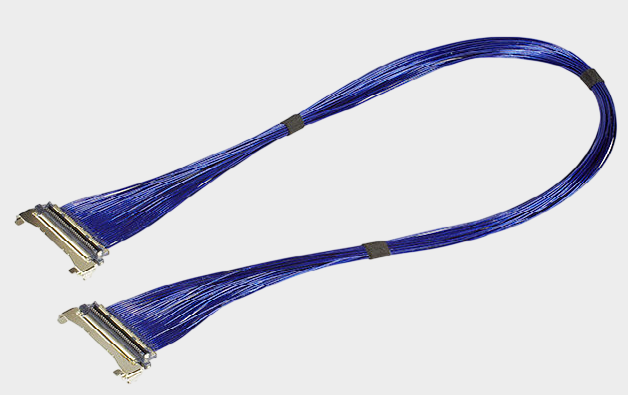

I-PEX 82898-100B-02-D 是CABLINE®-UA II系列40Pin极细同轴线束，采用 AWG#44、50Ω极细同轴线，长度300mm，1-N结构，配套线材端连接器型号为 20497-040T-30，连接器端子间距为 0.3mm。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，并将参考传输速度标注为 5Gbps/lane NRZ；同时官方还提供单端及差分SI测试资料。这里需要注意，5Gbps/lane属于系列的参考传输能力，并不等同于“82898在任何系统条件下都能保证5Gbps无损传输”。对于300mm这种相对短的内部连接距离而言，线材本身产生的累计衰减通常比长距离布线更容易控制，但在GHz级信号下，仍需关注插入损耗、回波损耗、串扰和阻抗连续性。

在实际设计中，可以将极细同轴线的线材衰减简单理解为“单位长度衰减×实际长度”，例如某款线材在目标频率下测试得到X dB/m，那么300mm线材部分的理论衰减约为 X×0.3 dB，但完整线束的实际插入损耗还需要把两端连接器、端接结构以及PCB过渡部分纳入测试。因此，对于 82898-100B-02-D 这类40Pin、AWG#44、50Ω、300mm的高速线束，工程师在选型时不应只询问“这根线能跑多少Gbps”，而应进一步要求供应商提供目标频率下的 Insertion Loss（插入损耗）、Return Loss（回波损耗）、阻抗以及串扰等SI数据。对于采购人员来说，也应尽量避免只按照“AWG44、300mm、0.3mm Pitch”进行简单替代，而要确认替代线材的电气性能和端接结构能够满足原设计要求。I-PEX官方产品页面也明确将SI测试报告作为CABLINE®-UA II的技术资料之一。

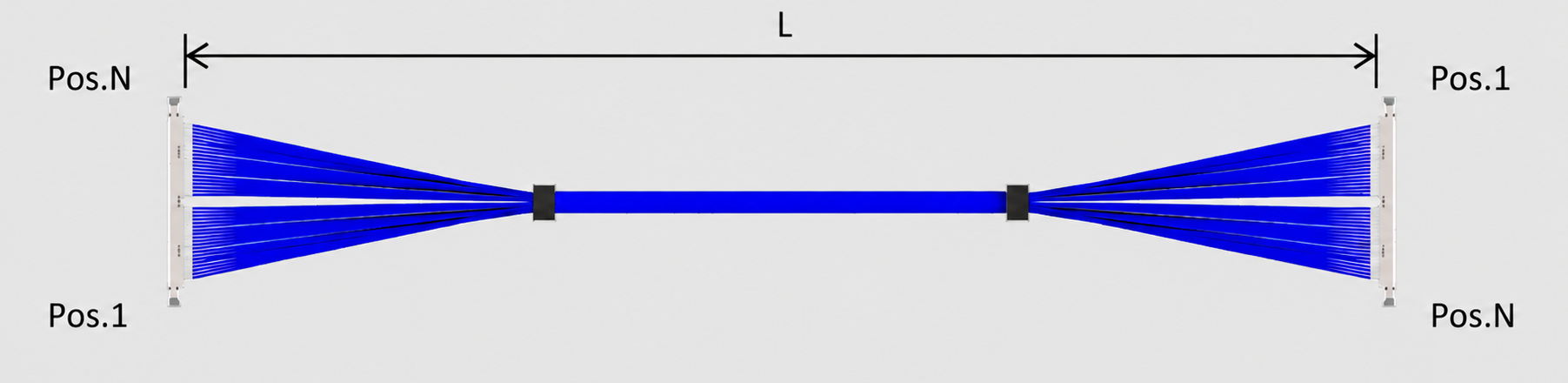

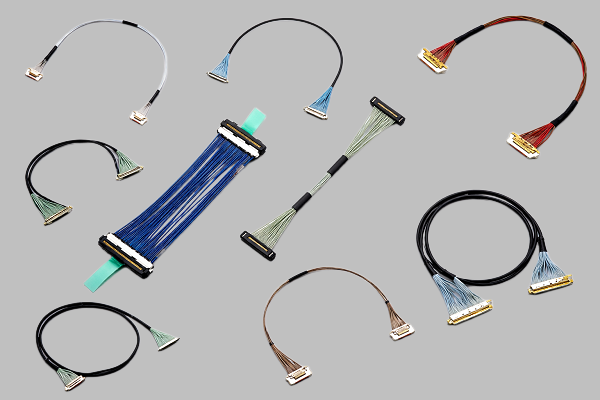

如果原设备使用的是 I-PEX 82898-100B-02-D，在寻找兼容或替代极细同轴线束时，建议优先核对40Pin数量、300mm长度、1-N端接方向、AWG#44、50Ω以及连接器型号 20497-040T-30，同时确认连接器端子间距为 0.3mm。CABLINE®-UA II官方还提供26P、32P、40P和50P等不同Pin数方案，因此不能仅根据“UA II系列”名称判断是否能够直接替换。对于高速信号应用，还应进一步验证目标频率下的衰减、阻抗、插损、回损及串扰等指标。我们公司可提供：I-PEX 82898-100B-02-D兼容替代线束方案，可根据客户原有线束的连接器、Pin数、AWG规格、阻抗、长度、端接方向及应用空间进行匹配开发，为工程师提供样品验证及批量生产所需的极细同轴线束方案。
