I-PEX 83038-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板、显示模组、摄像模组及其他轻薄型电子设备中，FPC长期以来都是内部信号连接的重要方案。但随着设备内部空间不断压缩，同时高速信号、EMI控制以及转轴穿线等要求越来越高，工程师在部分项目中也会考虑采用极细同轴线束。需要注意的是，极细同轴线并不是在所有场景下都可以直接替代FPC，两者在结构形式、阻抗控制、弯折方式、布线工艺和连接器方案上存在差异。对于需要多通道高速信号、独立屏蔽、狭窄空间布线或穿过转轴的应用，极细同轴线束具有较强的适配价值。I-PEX的CABLINE®-UA II就是面向小型化、高密度及高速信号连接设计的极细同轴线连接器系列，采用0.3mm Contact Pitch、Vertical Right Angle结构，40Pin配合高度为1.27±0.1mm，官方还展示了0.29mm外径同轴线制作的26Pin线束穿过Φ2.65mm转轴或软管的应用案例。

从工程设计角度来看，是否采用极细同轴线，关键不是简单比较“FPC还是线材”，而是看实际产品对空间、信号完整性、机械运动和EMI的综合要求。FPC具有整体性强、线路密度高、适合平面布线等特点；而极细同轴线则可以通过单根同轴结构实现独立信号通道，并结合连接器进行高密度端接。在需要经过转轴、弯曲区域、狭窄通道或设备内部立体走线时，极细同轴线束能够提供不同于传统FPC的布线方式。CABLINE®-UA II支持26、32、40、50Pin，并支持AWG42、AWG44、AWG46 Micro-Coax，同时采用多点接地设计，有利于高速信号应用中的EMI控制；其参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。

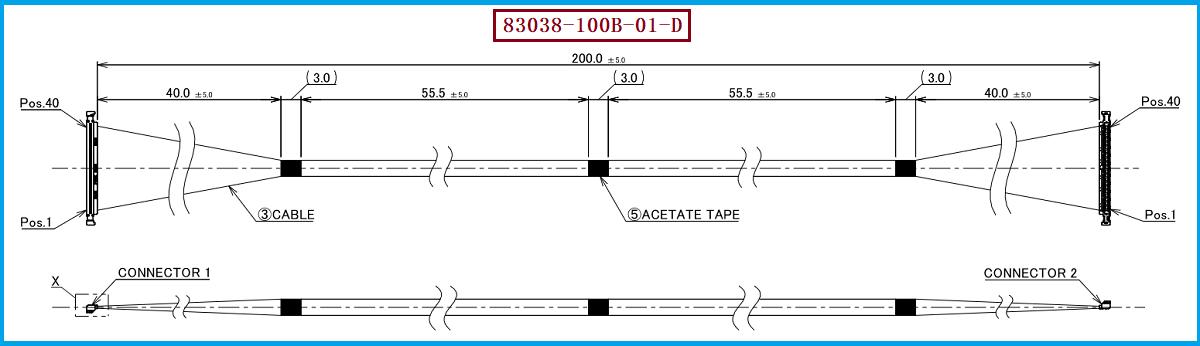

本次介绍的I-PEX 83038-100B-01-D属于CABLINE®-UA II 40Pin极细同轴线束，官方型号资料显示该型号为40Pin、Micro-Coaxial 44AWG、L=200mm、1-1结构。该线束的线材端使用连接器型号为20497-040T-30，线位定义为1-1，也就是说在进行替代开发时，工程师除了确认连接器系列和Pin数，还需要重点核对线位对应关系、线束长度、线材规格、端接方向以及实际设备内部的装配空间。对于采购人员而言，83038-100B-01-D可以作为明确的原型号参考，在寻找兼容替代供应方案时，应避免只按照“40Pin、200mm”进行简单采购，而应进一步确认连接器型号、Micro-Coax规格、阻抗、端接结构及线位定义等关键参数。I-PEX官方页面也明确将83038列为40Pin、44AWG、200mm、1-1的评估线束型号。

对于需要将传统FPC连接方式调整为极细同轴线束，或者需要寻找I-PEX原厂线束替代方案的项目，建议工程师先从“连接器+线材+长度+线位+应用性能”五个维度进行确认。以83038-100B-01-D为参考，重点核对CABLINE®-UA II 40Pin接口、20497-040T-30线材端连接器、1-1线位定义以及200mm长度，同时根据实际高速信号要求确认AWG、阻抗及SI性能，而不能仅依据外观尺寸判断是否可以直接替换。对于已经采用I-PEX CABLINE®-UA II架构的设备，如果原有线束存在交期、采购成本、供应渠道或国产化替代需求，可以按照原线束图纸和样品进行结构及电气参数匹配。我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，可根据客户实际项目需求，对40Pin、200mm、1-1结构以及20497-040T-30连接器端进行对应的极细同轴线束制造与替代开发，为工程师提供样品验证及量产选型参考。
