I-PEX 83039-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

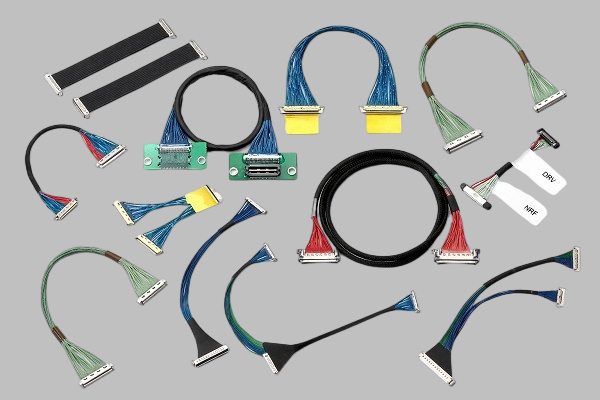

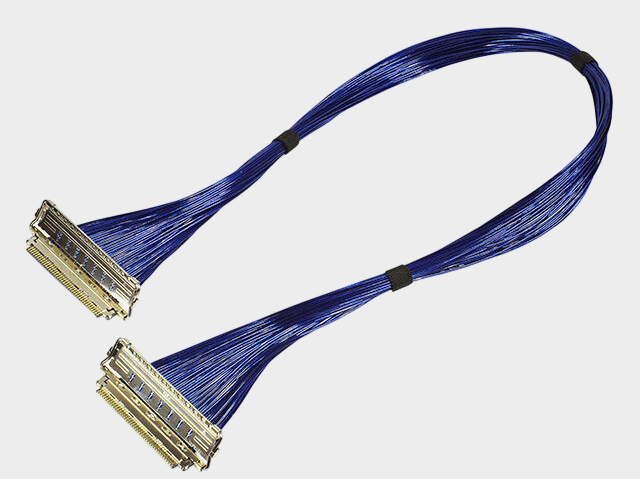

在笔记本电脑、显示模组、摄像设备及其他轻薄型电子产品中，高速信号接口不断增加，同时内部安装空间越来越有限，传统线束在尺寸、布线密度和信号完整性方面面临更高要求。I-PEX CABLINE®-UA II采用0.3mm端子间距、Vertical Right Angle垂直直角结构，支持26/32/40/50PIN，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。I-PEX官方资料给出的参考传输能力达到5Gbps/lane NRZ，并针对小型化及多点接地抗EMI设计进行了优化。 本次对应的极细同轴线束产品料号为 I-PEX 83039-100B-01-D，采用40PIN、300mm长度、AWG#44 50Ω Micro-Coaxial Cable、1-1接线结构；线材端使用的连接器型号为 20497-040T-30，连接器PIN数为40PIN，连接器间距为0.3mm。对于工程师而言，这种“0.3mm Pitch + 40PIN + 极细同轴线”的组合，可以在有限空间内实现较高密度的独立信号通道布线。

极细同轴线与高速协议的兼容性，核心并不是“线越细速度越高”，而是要看整个高速链路的阻抗控制、插入损耗、回波损耗、串扰、屏蔽以及端接一致性。USB4®本身支持多种数据和显示协议共享高速链路，USB-IF目前的规范体系也包含相应的电气测试和互操作性测试，因此高速线束需要从系统链路角度进行验证。 对于 83039-100B-01-D而言，其图纸明确采用AWG#44、50Ω Micro-Coax，这种独立同轴结构能够为高速信号提供相对明确的传输路径和屏蔽结构；但需要注意，I-PEX CABLINE®-UA II页面中的5Gbps/lane属于连接器系列参考传输能力，不能直接等同于该线束已经通过USB4®完整认证。因此，如果项目目标是USB4®、高速显示或其他更高速率协议，工程端仍应结合具体线长、线材结构、连接器、PCB走线及系统拓扑进行SI验证，而采购端则应确认供应商是否能够提供相应的阻抗、损耗及高速测试数据。

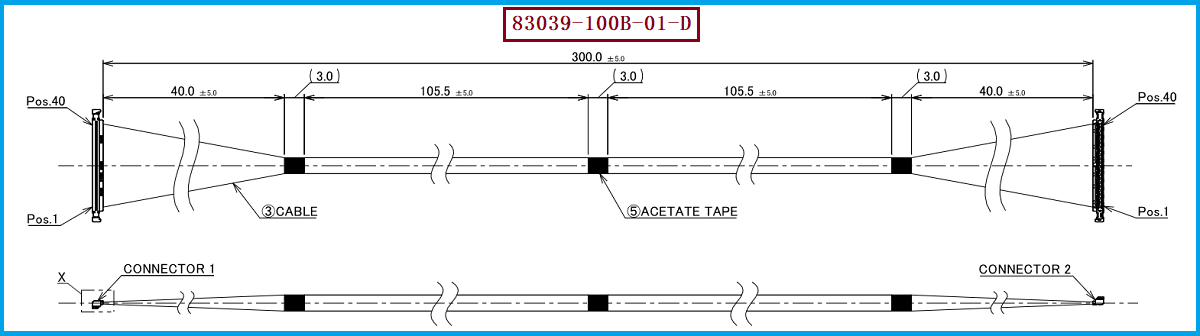

从具体图纸来看，83039-100B-01-D是一款40P、1-1结构的CABLINE®-UA II极细同轴线束，总长度为300.0±5.0mm，使用AWG#44、50Ω、蓝色Micro-Coaxial Cable，两端配置相关Plug组件，线束采用UV胶及黑色醋酸布胶带进行固定；图纸同时规定耐压AC100V、漏电流最大2.0mA、DC100V下绝缘电阻至少50MΩ，Harness工作温度上限为80℃。对于工程师进行国产兼容替代时，不能只核对“40PIN”这一项，还需要同步确认20497-040T-30连接器、0.3mm Pitch、AWG44线材、50Ω阻抗、300mm长度、1-1 Pin Assignment以及端部结构尺寸；对于采购人员而言，则应进一步确认样品承认、尺寸一致性、批量交付能力及高速信号测试能力。我们公司可提供：I-PEX 83039-100B-01-D兼容替代线束方案，可根据客户原线束图纸、实物及应用要求，对连接器、PIN数、线材规格、长度和端接结构进行匹配开发。

如果项目原设计采用CABLINE®-UA II 40PIN方案，建议优先按照“连接器系列→PIN数→Pitch→线材AWG→阻抗→长度→Pin Assignment→端部结构→电气性能→高速SI测试”的顺序进行确认。对于 83039-100B-01-D，其关键匹配关系可以概括为：CABLINE®-UA II + 20497-040T-30 + 40PIN + 0.3mm Pitch + AWG#44 + 50Ω + 300mm + 1-1。如果应用仅为普通高速信号连接，可重点验证导通、绝缘、耐压、阻抗和结构尺寸；如果用于USB4®或其他高速协议，则建议增加插入损耗、回波损耗、串扰、差分阻抗及通道预算等验证，不能仅凭连接器型号判断整条线束是否满足目标协议。USB-IF目前也提供USB4®电气测试和互操作性测试体系，因此对于明确要求USB4®合规的项目，应以实际测试结果和相应认证要求作为最终判断依据。
