I-PEX 82971-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

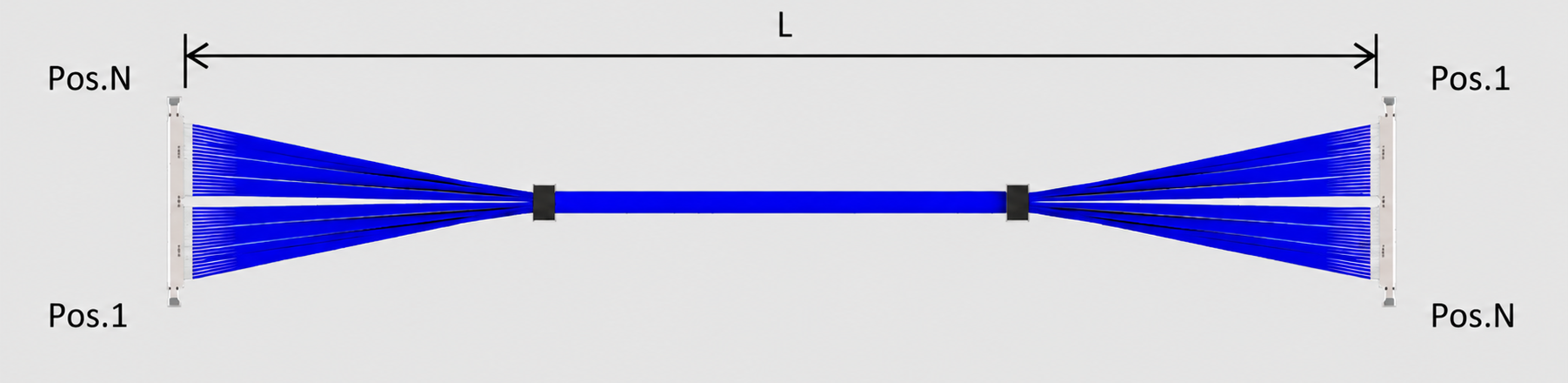

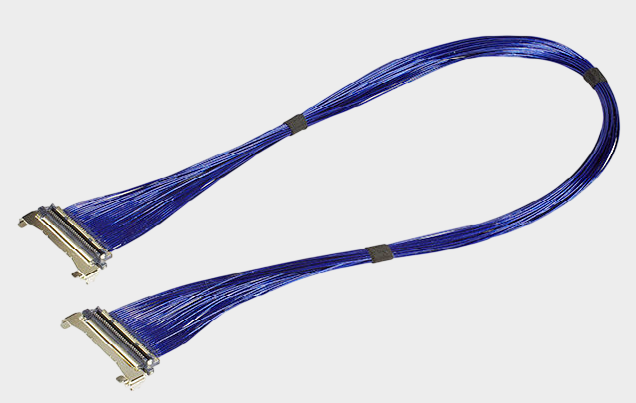

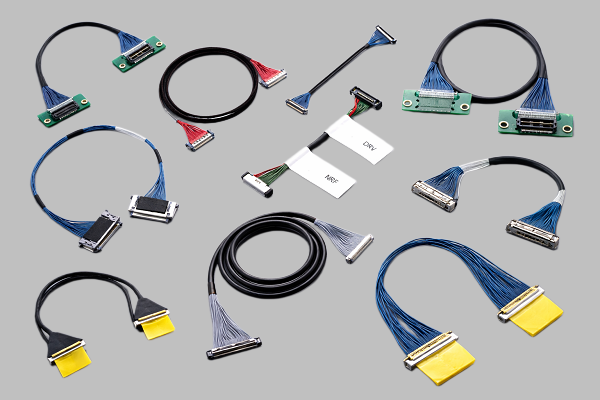

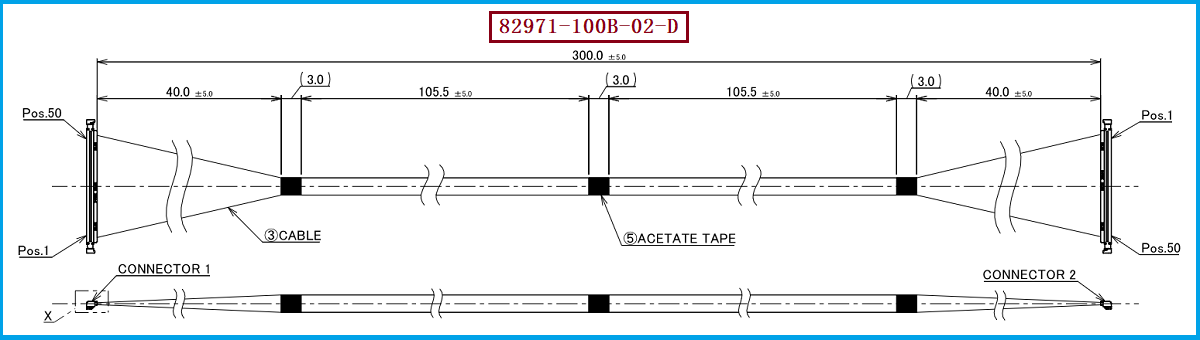

在笔记本电脑、平板电脑、显示模组、摄像模组及其他精密电子设备中，极细同轴线束主要承担的是高速信号传输和高密度内部互连任务，而不是承担大功率电能传输。以本次产品 I-PEX 82971-100B-02-D 为例，该产品属于CABLINE®-UA II 50P极细同轴线束，长度为300MM，线材端使用的连接器型号为 20497-050T-30，对应50P高密度连接结构。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm Pitch、Vertical Right Angle结构，支持26P、32P、40P和50P，并适用于AWG42、AWG44、AWG46 Micro-Coax。 对工程师而言，这类产品的核心价值在于小型化、轻量化、高密度和高速信号连接；对于采购人员而言，在寻找替代线束时也应首先明确它属于“信号传输型极细线束”，不能简单按照普通电源线的思路选择。

极细同轴线束之所以不适合大功率设备，最直接的原因是导体截面积较小，允许通过的电流有限。线材越细，导体电阻通常越高，当通过较大电流时，导体产生的焦耳热会明显增加，其基本关系可以理解为 P=I²R。如果设备持续要求较大的工作电流，线芯就可能出现明显温升，进一步影响绝缘层、屏蔽层、端子和连接器的可靠性。因此，极细同轴线通常更适合传输高速数据信号，而大电流供电则应采用与电流、温升及安全要求相匹配的电源线或更大截面积导体。I-PEX官方CABLINE®-UA II资料明确给出了不同线材的额定电流：AWG46为0.15A/contact、AWG44为0.19A/contact、AWG42为0.20A/contact；AWG39离散线虽然可达到0.5A/contact，但条件为最多10个接点。 因此，对采用AWG44 Micro-Coax的82971-100B-02-D来说，其设计重点显然是多通道信号连接，而不是作为高电流、大功率电源线使用。

对于工程师来说，极细同轴线束“不适合大功率”并不意味着它的性能较弱，而是因为它承担的设计目标不同。极细同轴线内部需要在非常有限的外径中同时完成中心导体、绝缘介质和屏蔽结构的组合，并尽可能维持稳定的传输特性；因此设计重点通常放在特性阻抗、插入损耗、回波损耗、串扰、EMI以及信号完整性等指标上。CABLINE®-UA II官方资料显示，其Micro-Coax最大适用外径为0.3mm，其中45Ω应用对应AWG42或更细规格，50Ω应用对应AWG44或更细规格，并以5Gbps/lane NRZ作为参考传输能力。 同时，该连接器采用屏蔽和多点接地设计，官方还展示了外径约0.29mm的26P极细同轴线束穿过Φ2.65mm转轴或软管内孔的应用示例。 因此，82971-100B-02-D这类产品更适合在有限空间内完成50路高密度信号互连，而不应为了追求“大电流”而随意提高其负载。

工程师在进行极细同轴线束选型时，应先区分设备中的“信号通道”和“电源通道”。如果主要任务是高速显示、摄像、数据或其他高速信号传输，可以重点核对Pin数、AWG、阻抗、线材外径、线束长度、连接器型号、端接结构和实际信号速率；如果是大电流供电，则应根据实际工作电流、持续时间、温升、导体截面积以及连接器额定能力重新选择电源线束，而不能仅因为极细同轴线能够节省空间就直接用于大功率回路。本产品对应的关键识别信息为 I-PEX 82971-100B-02-D、50P、300MM、20497-050T-30；I-PEX官方页面也将82971列为50P、L=300mm的CABLINE®-UA II Harness。 对于国产兼容替代项目，建议采购人员同时提供原型号、线束实物或2D图纸，由工程人员核对连接器、Pin定义、线材规格、阻抗、长度及端部结构。我们公司可提供：82971-100B-02-D兼容替代线束方案，可根据客户产品的实际结构和技术要求进行极细同轴线束打样、规格匹配及批量制造，为工程师提供可验证的国产替代方案。
