I-PEX 82445-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

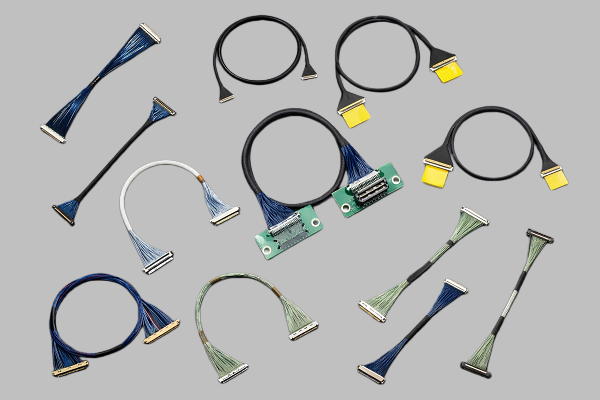

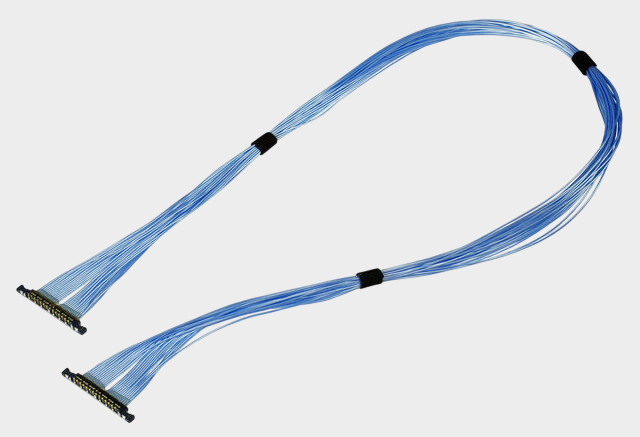

在高速电子设备内部，极细同轴线经常承担显示、摄像头以及高速数据等信号连接任务，因此工程师在选型时经常会关注一个问题：极细同轴线是否能够支持USB 3.1 Gen 2的10Gbps传输？答案不能简单理解为“所有极细同轴线都支持”或“不支持”，关键要看连接器、线材、阻抗、长度、结构以及整个高速链路的SI性能。以 I-PEX 82445-100B-02-D为例，该型号属于CABLINE®-UA II 50Pin Micro-Coaxial Harness，采用 AWG#44、50Ω Micro-Coaxial Cable，长度为 200mm，结构为1-N；线材端使用 20497-050T-30，连接器Contact Pitch为 0.3mm。I-PEX官方对CABLINE®-UA II给出的传输速度为 5Gbps/lane NRZ（Reference Only），其列出的USB参考应用是USB 3.1 Gen 1（5Gbps/lane），并没有在该页面将USB 3.1 Gen 2（10Gbps）列为对应的官方参考标准。

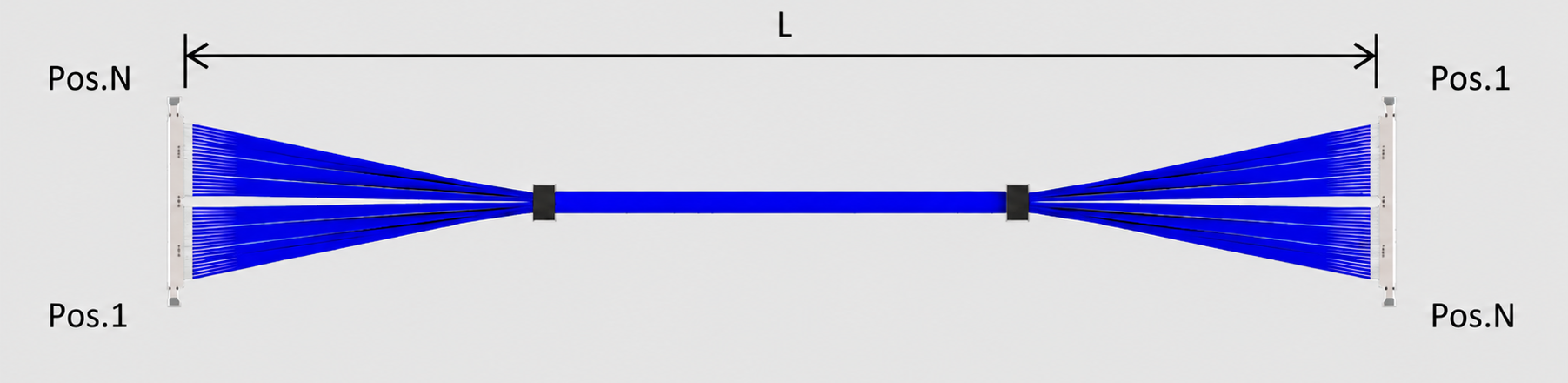

USB 3.1 Gen 2的目标速率达到10Gbps，而高速信号能否稳定传输，并不是只由线材名称或AWG规格决定。AWG#44主要反映导体尺寸，不能单独代表10Gbps传输能力；同时还需要考虑同轴线的特性阻抗、插入损耗、回波损耗、串扰、连接器性能、线束长度以及PCB走线等因素。对于82445-100B-02-D而言，图纸明确采用50根AWG#44、50Ω Micro-Coaxial Cable，长度为200mm，两端采用50Pin结构，并按照1-N方式进行Pin Mapping。 因此，如果项目目标是USB 3.1 Gen 2，工程师更合理的做法是把**“10Gbps系统链路验证”**作为判断依据，而不是看到CABLINE®-UA II、AWG#44或极细同轴线后直接认定能够满足10Gbps。

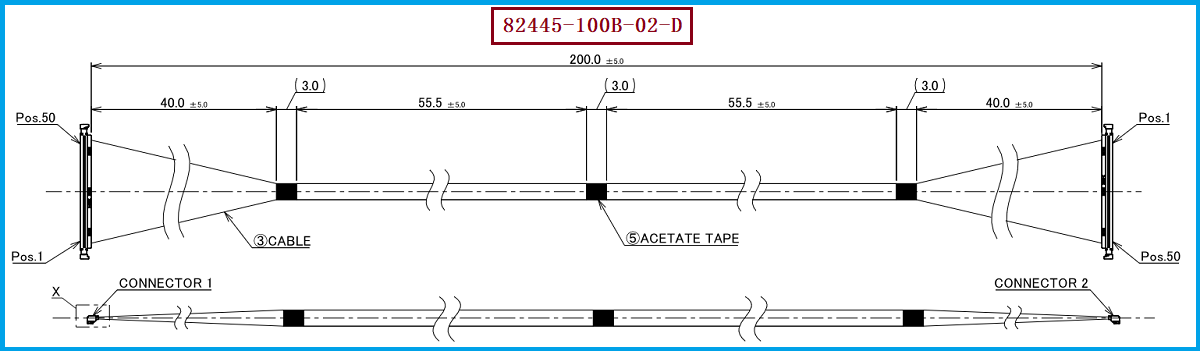

从具体82445C0图纸来看，I-PEX 82445-100B-02-D是一款50P极细同轴线束，采用 AWG#44、50Ω Micro-Coaxial Cable，成品长度 200.0±5.0mm，两端使用 20497-050T-30 Plug Housing，并配置 2679-050-10 Metal Cover；对应的板端对接连接器为 20498-050E-41。图纸同时规定了AC100V耐压、50MΩ以上绝缘电阻（DC100V）、30V额定电压以及Harness最高80°C工作温度等要求。 对工程师而言，如果要导入USB高速信号，应重点验证实际链路的SI指标；对采购人员而言，则应避免仅以“50P、AWG44、200mm”作为替代采购条件，而应同时核对连接器料号、0.3mm Pitch、线材阻抗、长度、Pin Mapping及具体电气要求，确保替代线束在机械和电气层面都与原方案匹配。

如果设备实际设计目标是USB 3.1 Gen 2 10Gbps，建议首先确认主控、连接器、PCB、线束以及终端设备是否构成完整的10Gbps链路，再针对线束进行插损、回损、串扰和阻抗等SI测试。CABLINE®-UA II官方资料提供了单端和差分SI报告以及Touchstone数据，可作为高速链路设计和仿真的参考，但官方页面明确将5Gbps/lane标注为Reference Only，因此不建议直接将82445-100B-02-D宣传为“官方10Gbps USB 3.1 Gen 2认证线束”。 如果客户原设备使用的就是该结构，我们可以依据原图纸进行兼容开发。我们公司可提供：I-PEX 82445-100B-02-D兼容替代线束方案，围绕50Pin、AWG#44、50Ω、200mm、1-N、0.3mm Pitch及20497-050T-30等关键规格进行替代生产，并可根据客户具体高速应用需求进一步配合进行样品验证和性能确认。
